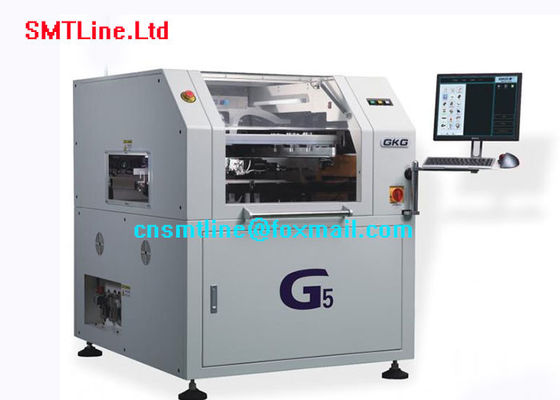

Lötpaste-Drucker GKG G5 SMT, Schablonen-Drucker-Maschinen-Hochleistung

Des Lötpasteschablonen-Siebdruckers GKG G5 benutzte und neue 1-jährige Garantie

Schnelles Detail


Ist automatischer Drucker der Lötpaste G5 ein Hochpräzisions- und Hochstabilitätsvoll-automatischer Sichtdrucker. GKG-Firma folgt dem Entwicklungstrend von SMT-Industrie und produziert eine neue Generation von den voll-automatischen Visionsdruckern, die mit internationaler führender Technologie synchronisiert werden. Die Sichtverarbeitung, das HochpräzisionsAnsteuersystem, das verschobene selbstfahrende Rakel, die genaue Platte, welche die Verarbeitung und intelligenten Rahmen festklemmen Struktur in Position bringen, die Kompaktbauweise, Genauigkeit und hohes Maß Flexibilität, versehen Kunden mit leistungsfähigem, genauem Drucken, welches die erforderlichen Funktionen Kunden mit hervorragendem Kostenverlauf versehen.
Die technischen hauptsächlichparameter:
(1) Druck von Genauigkeit: ±0.025mm
(2) Wiederholgenauigkeit: ±0.01mm
(3) Druckgang: <7> (4) Feldgröße von 420×520mm bis 737×737mm
(5) bedruckbare PWB-Größe von 50×50mm bis 400×310mm

Eigenschaft



Anwendung


Eigenschaften:
1. Die GKG eingeweihte manuelle Anpassung, die Plattform hebt, ist einfach, zuverlässig, preiswert, und einfach, manuell zu justieren. Sie kann die Höhe der PIN-Stiftspitze verschiedener Stärke PWB-Bretter schnell justieren.
2. neues optisches System des Bildes und des optischen Systems - einheitliches Ringlicht und Hochhelligkeitskoaxiallicht, wenn die Helligkeitsfunktion, die kann unendlich justiert werden, macht, alle Arten von den Kennzeichenpunkten, können gut erkannt werden (einschließlich ungleicher Kennzeichen-Punkt) um sich Zinn, Kupfer, Gold, Sprayzinn, FPC und anderen Arten verschiedene Farben von PWB anzupassen.
3. Dia-artiges Schabersystem des Schabersystems, zum der funktionierenden Stabilität zu verbessern und von Nutzungsdauer auszudehnen
4. stellt Reinigungssystem der neue Wischerstreifen vollen Kontakt mit der Schablone sicher, und die große Vakuumsaugkraft garantiert, dass die Lötpaste, die im Zellloch bleibt, beseitigt werden kann. Die effektive automatische Reinigungsfunktion wird erzielt: drei Reinigungsmodi des nass-trockenen Vakuums und die Software ist frei, Satz zu benutzen der Reinigungsmodus und die Papierlänge der Reinigung
5. stabile Stahlnettofestlegungsstruktur
6. perfektes 2D Erfassungssystem

Wie funktioniert der SMT-Drucker?
Halbautomatische Druckmaschine: einfache Operation, schnelle Druckgeschwindigkeit, einfache Struktur, der Nachteil ist weniger Steuerung von Druckverfahrenparametern, das Drucken, das Genauigkeit zentriert, ist nicht hoch, Lötpastefreigabe ist die Armen, im Allgemeinen anwendbar bis 0603 (Zoll) über Komponenten, Stift-PWB-Druckverfahren mit einer Neigung, die als 1.27mm größer ist.
Halbautomatischer Lötpastedrucker
Vollautomatische Druckmaschine: hohes Drucken, das Genauigkeit, guten Lötpastefreigabeeffekt und das stabile Druckverfahren, passend für den Druck mit feinen Neigungskomponenten zentriert. Der Nachteil ist hohe Instandhaltungskosten und hohe Anforderungen für das Wissensniveau des Betreibers.
Lötpaste und Fleckenkleber sind alle thixotrop und klebrig. Wenn der smt Druckerschaber sich vorwärts in einer bestimmten Geschwindigkeit und in einem Winkel bewegt, übt drückt er einen bestimmten Druck auf der Lötpaste aus, die Lötpaste, um vor dem Schaber zu rollen, und erzeugt den Druck, der erfordert wird, um die Lötpaste in die Masche oder in das Ablaufloch einzuspritzen;
Die klebrige Reibung der Lötpaste veranlaßt die Lötpaste, eine Schere des smc Druckmaschinenschabers und der Maschenplatte an der Kreuzung zu produzieren. Die Scherkraft verringert die Viskosität der Lötpaste und erleichtert glatte Einspritzung der Lötpaste in die Schablonenöffnung oder in das Ablaufloch. Schabergeschwindigkeit, Rakeldruck, Winkel zwischen der Gummiwalze und der Schablone, und alle Viskosität der Lötpaste haben bestimmte Beschränkungen, so nur indem sie richtig diese Parameter steuert, machen die Lötpastequalität wird garantiert ein.
