FUJI XS03764 V12 Arbeitskopf Mechanische Ventil SPOOL SMT Ersatzteile

FUJI XS03764 V12 Arbeitskopf Mechanikventil SPOOL

Unser Unternehmen ist seit 11 Jahren in Betrieb und wird mit garantierter Qualität und schneller Lieferung definitiv Ihre beste Wahl sein

Produktbeschreibung

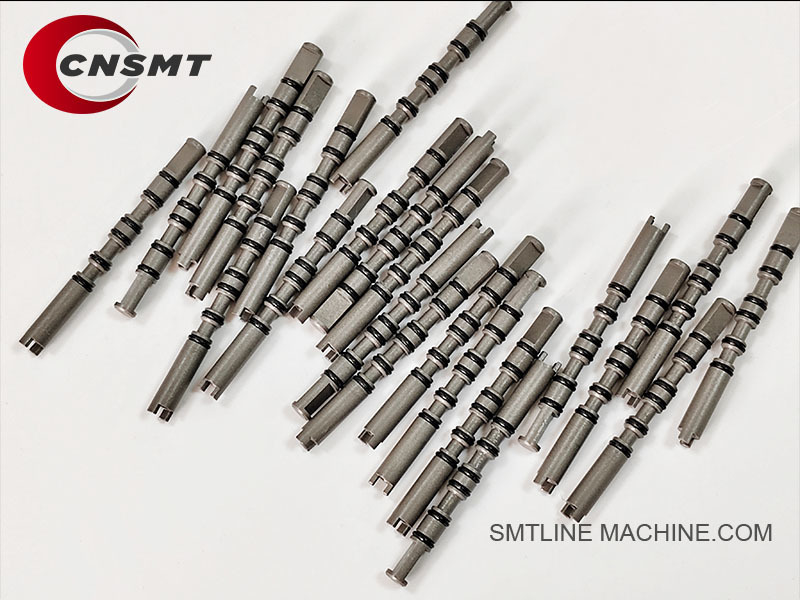

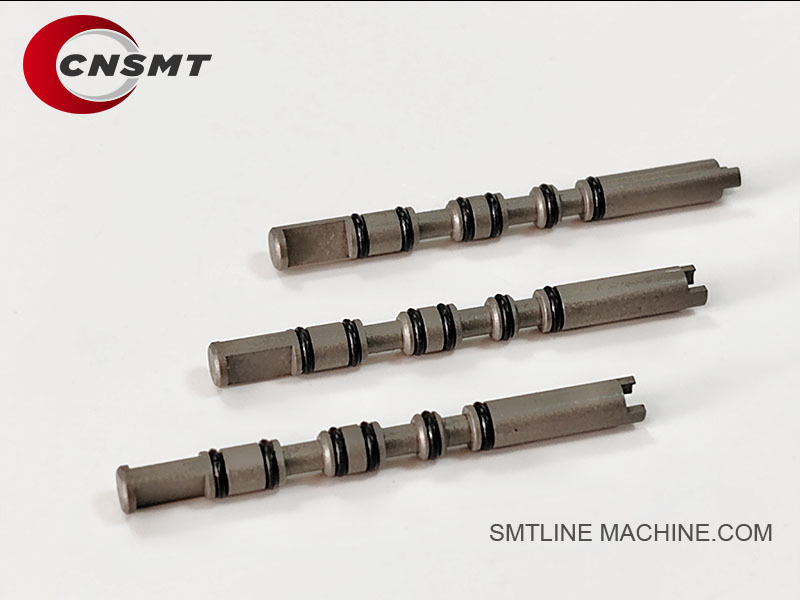

Produktname: FUJI V12 Arbeitskopf Mechanikventil SPOOL
Teilenummer: XS03764
Anwendung: FUJI NXT Serie V12 Arbeitskopf

Funktion und Zweck

Kernfunktion:
Der XS03764 SPOOL ist die mechanische Kernkomponente im Pneumatikventil des FUJI V12 Arbeitskopfes. Er steuert das präzise Umschalten zwischen Vakuum (Aufnehmen) und Blasvorgängen (Platzieren) für die Düse.

Einbauort:
Installiert im Pneumatikventilblock des V12-Kopfes, reguliert er die Luftwege durch Umschalten zwischen Vakuum- und Luftdruckzuständen.

Leistungsmerkmale:

Schnelle Schaltreaktion
Hervorragende Luftdichtheit und Verschleißfestigkeit
Gewährleistet eine präzise Vakuumkontrolle für Düsen und verbessert die Platzierungsgenauigkeit

Technische Daten (Referenz)

Anwendbare Maschinen

FUJI NXT Serie:

NXT V12 Kopf
Kompatibel mit NXT III, NXT V Serienmaschinen, die den V12-Kopf verwenden

---

Hauptvorteile

OEM-Präzisionsfertigung
Hochwertige Haltbarkeit und hervorragende Dichtungsleistung
Schnelle Reaktion für die Hochgeschwindigkeits-SMT-Produktion
Einfache Installation und Austausch, wodurch Ausfallzeiten reduziert werden

Empfohlene zugehörige Teile

Lieferinformationen

Lagerbestand: Regelmäßiger Lagerbestand, sofort verfügbar
Vorlaufzeit: 1–5 Werktage (abhängig von der Menge)
Zustand: 100 % neu original oder hochwertiger Ersatz

Verfügbare Unterstützung:

Technische Datenblätter und Explosionszeichnungen
Vollständige Stückliste für das Pneumatiksystem des V12-Kopfes
Angebote von Lieferanten und globale Versandoptionen

---

Zubehör für XS03764 SPOOL (V12 Arbeitskopf Mechanikventil)

Unterstützende mechanische Komponenten

Empfohlene Ersatzteile

XS03764 (Spule) + XS03765 (Ventilkörper) + XS03766 (Dichtungssatz) + XS03767 (Feder) — Komplettes Ventil-Überholsatz
XS03764 + XS00920 (Vakuum-Sensor) + 2AGKHA000402 (Hauptplatine) — Für den vollständigen Pneumatik- und Sensoraustausch

Anwendbare Maschinen

FUJI NXT V12 Arbeitskopf
Kompatibel mit NXT II, III und V Modellen, die V12-Köpfe verwenden

Verfügbare Unterstützung:

Vollständige Stückliste (Bill of Materials) für die V12-Ventilbaugruppe
Montagezeichnungen, Diagramme und Wartungsanleitungen
Globale Beschaffung von Lagerbeständen und Angebote von Lieferanten

XS03764 SPOOL – Liste der zugehörigen Teilenummern

Empfohlene Kernteilesätze

Anwendbare Maschinen

FUJI NXT V12 Arbeitskopf
Kompatibel mit NXT II, NXT III, NXT V Modellen, die V12-Köpfe verwenden

---

---

FAQ-Leitfaden – FUJI XS03764 V12 Arbeitskopf Mechanikventil SPOOL

Allgemeine Informationen

Q1: Wofür wird XS03764 Mechanikventil SPOOL verwendet?

A:
Der XS03764 SPOOL ist eine kritische interne Komponente der Mechanikventilbaugruppe im FUJI NXT V12 Arbeitskopf. Er ist für die Steuerung der Vakuum- und Luftdruckumschaltung verantwortlich und ermöglicht einen genauen Pick-and-Place-Düsenbetrieb.

Funktion & Funktionsweise

Q2: Was ist die Funktion der Mechanikventilspule?

A:

Steuert den pneumatischen Fluss im V12-Kopf.
Schaltet zwischen Vakuum (zum Aufnehmen von Komponenten) und Überdruck oder Luftblasen (zum Freigeben von Komponenten oder zur Düsenreinigung).
Gewährleistet eine präzise und zuverlässige pneumatische Leistung des Kopfes.

Maschinenkompatibilität

Q3: Mit welchen Maschinen ist XS03764 kompatibel?

A:

FUJI NXT II
FUJI NXT III
FUJI NXT V Serie (mit V12 Arbeitskopf)

Installation & Austausch

Q4: Wann sollte die XS03764 Spule ausgetauscht werden?

A:

Luftlecks während des Aufnehmens oder Platzierens.
Vakuum hält nicht richtig.
Positiver Luftdruck funktioniert nicht richtig.
Düsenfehlzündungen oder -klemmen.
Wartungszyklus zeigt Verschleiß an (typischerweise nach 12–24 Monaten, abhängig von der Nutzung).

Q5: Wie wird die Spule ausgetauscht?

A:

1. Maschine ausschalten und druckentlasten.
2. Die Pneumatikventilbaugruppe des V12-Kopfes öffnen.
3. Den Ventilkörper entfernen und auf die Spule zugreifen.
4. Den Zustand der Spule (XS03764), des Ventilkörpers (XS03765) und der O-Ringe (XS03766) überprüfen.
5. Die neue Spule einbauen, mit geeignetem Pneumatikfett schmieren.
6. Das Ventil wieder zusammenbauen, auf Luftlecks prüfen.

Häufige Probleme & Fehlerbehebung

Q6: Was sind häufige Ausfallsymptome?

A:

Vakuumverlust an bestimmten Düsen.
Langsame Luftfreisetzung oder festgefahrene Düsenbewegungen.
Anhaltendes Luftblasen im Leerlauf.
Erhöhte Aufnahme- oder Platzierungsfehler.

Q7: Was verursacht einen Spulenausfall?

A:

Langzeitverschleiß der Spulenoberfläche.
Schmutz, Flussmittelrückstände oder Ölverunreinigungen im Ventil.
O-Ring-Verschlechterung, die zu Lecks führt.
Falsche Schmierung oder mangelnde Wartung.

Wartungstipps

Q8: Wie wird die Mechanikventilspule gewartet?

A:

Die Ventilbaugruppe regelmäßig reinigen (empfohlen alle 3–6 Monate).
Spule und Dichtungen präventiv nach 12–24 Monaten oder bei Verschleißerscheinungen austauschen.
Nur zugelassenes Pneumatikfett verwenden (FUJI empfohlene Typen).
Die Druckluftzufuhr mit geeigneten Filtern trocken und sauber halten.

Zugehörige Teile

Beschaffungsberatung

XS03764 ist ein Verschleißteil; FUJI empfiehlt, es für die Wartung auf Lager zu halten.
Wird normalerweise zusammen mit XS03765 (Ventilkörper) und XS03766 (O-Ring-Satz) ausgetauscht.
Verfügbar über offizielle FUJI-Händler und SMT-Ersatzteillieferanten.

Fazit

Der XS03764 V12 Arbeitskopf Mechanikventil SPOOL ist entscheidend für eine stabile Vakuum- und Luftumschaltung im FUJI NXT V12 Kopf. Regelmäßige Wartung und rechtzeitiger Austausch verhindern Vakuumverluste, Düsenfehler und verbessern die Platzierungszuverlässigkeit.
