FUJI 2AGKHB008800 H12HS Arbeitskopf-Motherboard SMT Ersatzteile

FUJI 2AGKHB008800 H12HS Arbeitskopf-Hauptplatine

Unser Unternehmen ist seit 11 Jahren in Betrieb und wird mit garantierter Qualität und schneller Lieferung definitiv Ihre beste Wahl sein.

FUJI 2AGKHB008800 H12HS Arbeitskopf-Hauptplatine – Produktbeschreibung

Produktübersicht

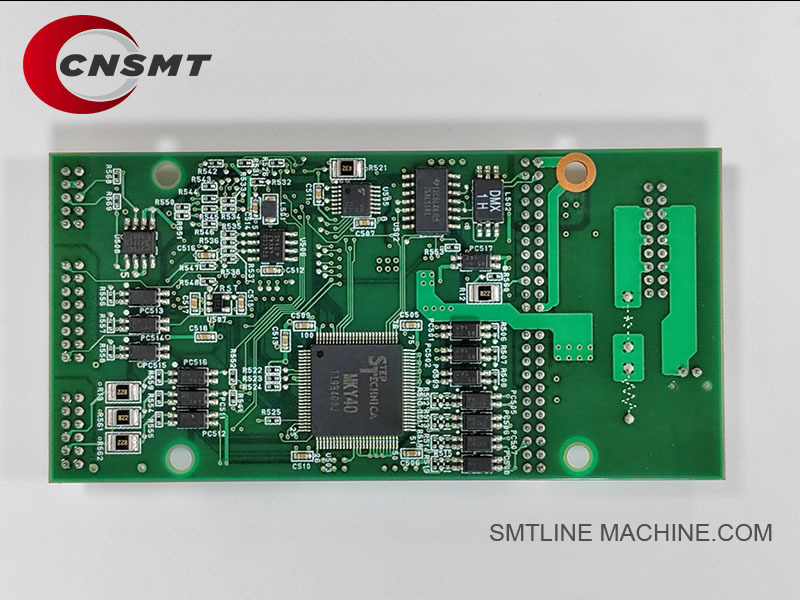

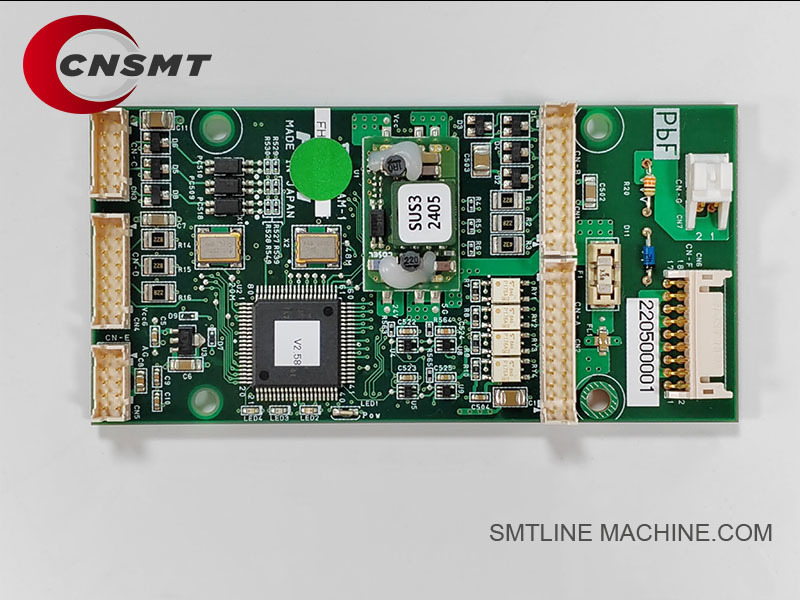

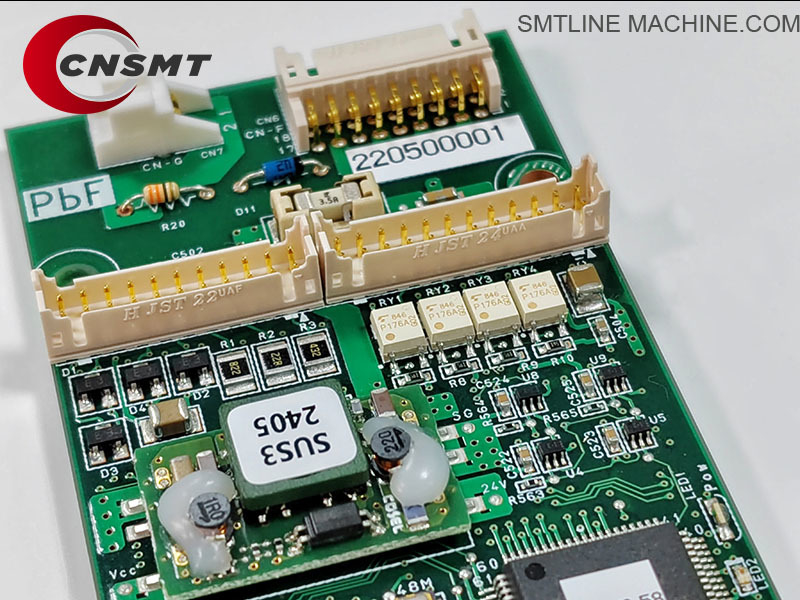

Die 2AGKHB008800 ist die Hauptsteuerplatine für den FUJI NXT H12HS Arbeitskopf. Diese Leiterplatte ist die elektronische Kernsteuereinheit, die alle Operationen des H12HS-Kopfes verwaltet, einschließlich Bewegungssteuerung, Vakuumschaltung, Signalverarbeitung und Kommunikation mit dem Hauptsteuersystem der Maschine. Sie spielt eine entscheidende Rolle bei der Gewährleistung einer Hochgeschwindigkeits- und Hochpräzisions-Bestückungsleistung.

Hauptfunktionen & Merkmale

Steuert alle Achsen des Kopfes (Z-Achse, Theta-Rotation und Düsenaktuatoren).
Verwaltet 12 Düsen-Vakuumsysteme, einschließlich Vakuum-/Luftdruckschaltung.
Verarbeitet Rückmeldungen von Drucksensoren, Encodern und Motorpositionen.
Bietet Echtzeitsteuerung von Bestückungsbewegungen mit hoher Präzision.
Handhabt Hochgeschwindigkeitskommunikation zwischen dem Arbeitskopf und der Hauptmaschinensteuerung.
Steuert Magnetventile, Sensoren und Aktuatoren im H12HS-Kopf.

Maschinenkompatibilität

FUJI NXT II Serie
FUJI NXT III Serie
Maschinen, die mit dem H12HS Hochgeschwindigkeits-12-Düsen-Kopf ausgestattet sind

Technische Daten

Kernanwendungen

Steuert die Z-Achsen-Hubbewegung und die Theta-Rotation.
Verwaltet die Vakuumdetektion und die Luftdruckschaltung für alle 12 Düsen.
Treibt Magnetventile und pneumatische Mechanismen an.
Verarbeitet Echtzeit-Rückmeldungen von Vakuumdrucksensoren, um den Aufnahmestatus zu bestätigen.
Stellt den synchronen Hochgeschwindigkeits-Datenaustausch mit der Hauptsteuerung für optimale Leistung sicher.

Zugehörige Teile & Zubehör

Wartungsempfehlungen

Überprüfen Sie die Anschlüsse und Signalkabel alle 6–12 Monate.
Überprüfen Sie das Kühlsystem (stellen Sie sicher, dass die Lüfter funktionieren und staubfrei sind).
Bestätigen Sie die ordnungsgemäße Funktion der Vakuumsensoren und pneumatischen Signale.
Wenn Symptome wie Signalausfall, Kommunikationsfehler oder Achsenfehlverhalten auftreten, ziehen Sie den Austausch der Hauptplatine in Betracht.

Zusammenfassung

Die FUJI 2AGKHB008800 H12HS Arbeitskopf-Hauptplatine ist die zentrale Steuerzentrale für den H12HS-Kopf und gewährleistet einen stabilen, schnellen und präzisen Betrieb. Sie ist unerlässlich für die Aufrechterhaltung der Platzierungsgenauigkeit und der Produktionseffizienz der Maschine.

Zugehöriges Zubehör & Teile für FUJI 2AGKHB008800 H12HS Arbeitskopf-Hauptplatine

Empfohlene Ersatzteile

Ventilwartungskit (XS03764 + XS03765 + XS03766 + XS03767)
Sensorkit (XS00920 Drucksensor + Kabel)
Motorkit (2AGGHA002700 Z-Achse + 2AGGHA002800 Theta-Motor)
Lüfter- und Kabelkit (XH01431 Lüfter + XS02050/XS02051 Kabel)

Hinweis:

Diese Teile stehen in direktem Zusammenhang mit dem Steuerbereich der Hauptplatine, einschließlich Vakuumsystemen, Bewegungssteuerung, Sensoren und Signalübertragung innerhalb des H12HS Arbeitskopfes.

Zugehörige Teilenummern für FUJI 2AGKHB008800 H12HS Arbeitskopf-Hauptplatine

Zusammenfassung:

Diese Teilenummern stehen in direktem Zusammenhang mit der Funktionalität und Wartung der 2AGKHB008800 H12HS Arbeitskopf-Hauptplatine und umfassen Vakuumsysteme, Bewegungskomponenten, Sensoren, Signalübertragung und Strukturelemente.

FAQ-Leitfaden – FUJI 2AGKHB008800 H12HS Arbeitskopf-Hauptplatine

Allgemeine Informationen

Q1: Was ist die FUJI 2AGKHB008800 H12HS Arbeitskopf-Hauptplatine?

A:
Die 2AGKHB008800 Hauptplatine ist die Kernsteuerplatine im FUJI NXT H12HS Arbeitskopf. Sie ist für die Verwaltung der Motoren, Sensoren, des Vakuumsystems und der Kommunikation des Kopfes mit der Hauptmaschinensteuerung verantwortlich. Sie gewährleistet eine präzise Steuerung für Hochgeschwindigkeits-Bestückungsvorgänge.

Funktionen & Anwendungen

Q2: Was steuert diese Hauptplatine?

A:

Z-Achsen-Hubmotoren (Auf-/Abwärtsbewegung)
Theta-Rotationsmotoren (Düsendrehung)
Vakuum- und Luftdruckschaltventile
Drucksensoren zur Bestätigung des Aufnahmestatus
Synchronisiert die Kopfoperationen mit der Hauptsteuereinheit für eine genaue Platzierung.

Q3: Welche Maschinen verwenden die 2AGKHB008800 Hauptplatine?

A:
FUJI NXT II Serie
FUJI NXT III Serie
Speziell für den H12HS Hochgeschwindigkeits-12-Düsen-Arbeitskopf

Installation & Einrichtung

Q4: Wie wird die Hauptplatine installiert?

A:

Installiert im H12HS Arbeitskopfgehäuse.
Verbunden über Signalkabel (XS02050) und Stromkabel (XS02051) mit der Hauptsteuerung.
Schnittstellen mit Motoren, Drucksensoren (XS00920), Ventilen (XS03760) und Aktuatoren.

Q5: Ist nach der Installation eine Kalibrierung erforderlich?

A:

Keine physische Kalibrierung erforderlich.
Die Maschine führt während des Starts eine automatische Erkennung und Initialisierung durch.
Vakuumversatz oder Druckschwellenwerte können bei Bedarf in den Maschineneinstellungen feinabgestimmt werden.

Fehlerbehebung & Häufige Probleme

Q6: Was sind häufige Ausfallsymptome?

A:

Kommunikationsfehler mit dem Kopf.
Fehlfunktion des Z-Achsen- oder Theta-Motors.
Ausfall der Vakuumsensorablesung oder Aufnahmefehler.
Fehler bei der Düsensteuerung oder blockierte Bewegungen.
Vollständiger Kopf offline oder Fehler bei der Initialisierung.

Q7: Was verursacht einen Ausfall der Hauptplatine?

A:

Längere Nutzung und Ermüdung elektronischer Komponenten.
Überspannung oder statische Entladung.
Feuchtigkeitseintritt oder Staubansammlung.
Defekte Anschlüsse oder beschädigte Verkabelung.
Fehlfunktion angeschlossener Komponenten (z. B. Sensoren, Motoren) kann manchmal die Platine überlasten.

Wartungstipps

Q8: Wie kann ich die Hauptplatine warten?

A:

Reinigen und inspizieren Sie die Lüfter (XH01431) regelmäßig.
Überprüfen Sie lose Kabel oder defekte Anschlüsse.
Halten Sie die Arbeitsumgebung trocken und staubfrei.
Ersetzen Sie fehlerhafte Sensoren oder Motoren umgehend, um Rückmeldefehler zu vermeiden.
Vorbeugender Austausch wird nach 3–5 Jahren Dauerbetrieb empfohlen.

Austauschrichtlinien

Q9: Wann sollte die Hauptplatine ausgetauscht werden?

A:

Wenn wiederholte Kommunikations- oder Initialisierungsfehler auftreten.
Wenn mehrere Kopfkomponentenfehler ohne mechanische Ursache auftreten.
Wenn elektronische Diagnosen Fehler auf Boardebene anzeigen.

Zugehörige Komponenten

Bestell- & Support-Hinweise

Bestätigen Sie die Kompatibilität mit dem Maschinen- und Kopfmodell vor der Bestellung.
Normalerweise zusammen mit Signalkabeln, Lüftern und Vakuumsensoren für die vollständige Kopfwartung bestellt.
Erhältlich bei offiziellen FUJI-Händlern oder autorisierten SMT-Ersatzteillieferanten.

Zusammenfassung

Die 2AGKHB008800 H12HS Arbeitskopf-Hauptplatine ist eine kritische Steuereinheit, die alle Funktionen des H12HS-Kopfes in FUJI NXT-Maschinen verwaltet. Regelmäßige Wartung und rechtzeitiger Austausch sind unerlässlich, um eine schnelle und genaue Produktion aufrechtzuerhalten.
