FUJI XM01171 V12 / H12HS Arbeitskopf-Schrittmotor – Produktbeschreibung

Produktübersicht

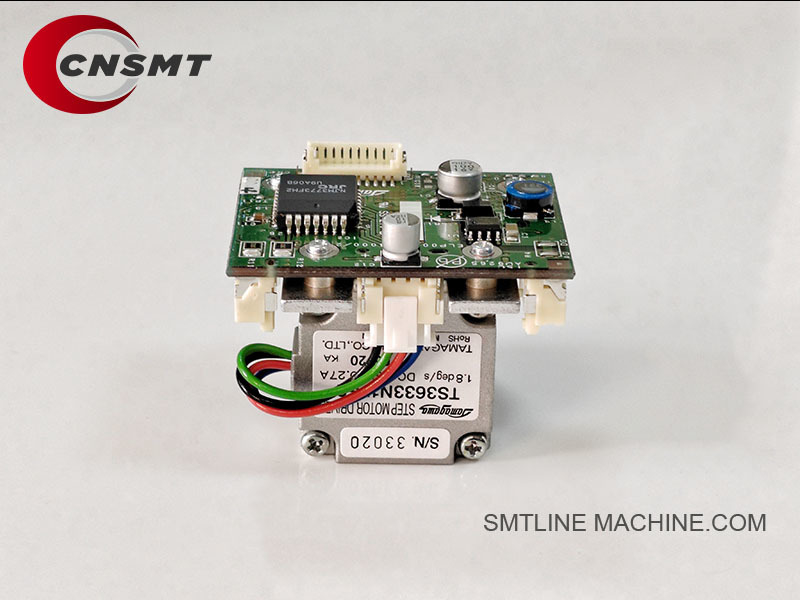

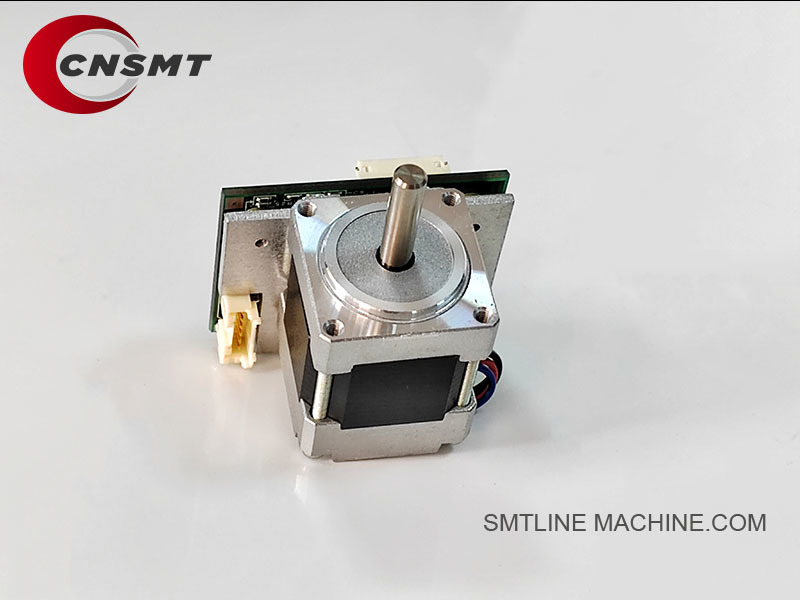

Der FUJI XM01171 Schrittmotor ist ein hochpräziser Motor, der in den V12- und H12HS-Arbeitsköpfen der FUJI NXT-Bestückungsautomaten verwendet wird. Dieser Motor ist für das Antreiben kritischer Bewegungsfunktionen innerhalb des Kopfes verantwortlich, wie z. B. der Z-Achse (Düsenhub) oder der Theta-Achse (Düsendrehung), wodurch eine Hochgeschwindigkeits- und hochgenaue Bauteilplatzierung gewährleistet wird.

Hauptmerkmale

Bietet präzise Steuerung entweder für die Z-Achse (auf/ab) oder die Theta-Achse (Drehung).
Hohe Auflösung und Schrittgenauigkeit für Präzision im Mikrometerbereich.
Schnelle Reaktionszeit, geeignet für Hochgeschwindigkeits-SMT-Operationen.
Hohe Haltbarkeit, konzipiert für den Dauerbetrieb in anspruchsvollen Umgebungen.
Vollständig kompatibel mit FUJI NXT V12- und H12HS-Arbeitsköpfen.

Maschinenkompatibilität

FUJI NXT II Serie
FUJI NXT III Serie
Arbeitsköpfe: V12, H12HS

Technische Daten (typisch)

Hauptanwendungen

Treibt den Düsenhub (Z-Achse) für eine genaue Bauteilaufnahme und -platzierungshöhe an.
Steuert die Düsendrehung (Theta-Achse) zur Korrektur des Bauteilwinkels.
Arbeitet synchron mit der H12HS-Hauptplatine (PN: 2AGKHB008800) für eine präzise Bewegungssteuerung.
Unterstützt Hochgeschwindigkeits- und stabile Operationen, die für die SMT-Produktion entscheidend sind.

Zugehörige Teile & Zubehör

Wartungsempfehlungen

Überprüfen Sie regelmäßig das Motorgeräusch auf Anzeichen von Verschleiß oder abnormalem Betrieb.
Überprüfen Sie lose Kupplungen oder Wellenausrichtung.
Stellen Sie sicher, dass die Motorumgebung frei von Staub und Flussmittelverunreinigungen ist.
Ersetzen Sie den Motor, wenn Symptome wie Vibrationen, Schrittverluste oder Blockierungen auftreten.
Typische Lebensdauer: 3–5 Jahre, abhängig von der Maschinenverwendungsintensität.

Zusammenfassung

Der FUJI XM01171 Schrittmotor ist eine wichtige Bewegungskontrollkomponente für die V12- und H12HS-Arbeitsköpfe. Er gewährleistet eine Hochgeschwindigkeits- und hochgenaue Düsenbewegung, die sich direkt auf die Platzierungsqualität und die Produktionseffizienz auswirkt. Eine ordnungsgemäße Wartung und ein rechtzeitiger Austausch sind entscheidend für eine optimale Maschinenleistung.

Zubehör für den FUJI XM01171 Schrittmotor

Empfohlene Ersatzteile:

Motorkabelsatz: XS02050 (Signal) + XS02051 (Strom)
Encodersatz: XS02410 (für Z- oder Theta-Achsen-Rückmeldung)
Ventilwartungssatz: XS03760 (Baugruppe) + XS03764 (Spule)
Kühlsatz: XH01431 (Lüfter) + ggf. Lüfterfilter

Hinweis:

Der XM01171 Schrittmotor arbeitet zusammen mit der Hauptplatine (2AGKHB008800) und ist von Signal- und Stromkabeln abhängig.
Für volle Funktionalität arbeitet er oft mit Positionsgebern und pneumatischen Systemen wie Vakuumventilen und Drucksensoren zusammen

Zugehörige Teilenummern für den FUJI XM01171 Schrittmotor

Zusammenfassung der zugehörigen PNs:

Diese Teilenummern sind direkt mit dem XM01171 Schrittmotor verbunden, einschließlich elektrischer Komponenten (Kabel, Hauptplatine), mechanischer Verbindungen (Wellenhülsen, Kupplungen), pneumatischer Systeme (Ventile, Sensoren) und Strukturkomponenten (Gehäuse, Lüfter).

Hinweis:

Der XM01171 Schrittmotor arbeitet zusammen mit der Hauptplatine (2AGKHB008800) und ist von Signal- und Stromkabeln abhängig.
Für volle Funktionalität arbeitet er oft mit Positionsgebern und pneumatischen Systemen wie Vakuumventilen und Drucksensoren zusammen.

FAQ-Leitfaden – FUJI XM01171 V12 / H12HS Arbeitskopf-Schrittmotor

Allgemeine Informationen

Q1: Was ist der FUJI XM01171 Schrittmotor?

A:
Der XM01171 ist ein hochpräziser Schrittmotor, der in den V12- und H12HS-Arbeitsköpfen der FUJI NXT-Bestückungsautomaten verwendet wird. Er treibt je nach Installation entweder die Z-Achse (Düsen auf/ab) oder die Theta-Achse (Düsendrehung) an.

Q2: Welche FUJI-Maschinen verwenden diesen Motor?

A:

FUJI NXT II Serie
FUJI NXT III Serie
Arbeitsköpfe: V12, H12HS

Funktionen & Merkmale

Q3: Was ist die Funktion dieses Motors?

A:

Steuert die Z-Achsen-Bewegung (Düsenhub) oder die Theta-Achsen-Drehung.
Arbeitet mit der Hauptplatine (PN: 2AGKHB008800) zusammen, um präzise Platzierungsaufgaben auszuführen.
Gewährleistet eine genaue Bewegung für die Hochgeschwindigkeits-SMT-Produktion.

Q4: Ist es derselbe Motor für die Z-Achse und die Theta-Achse?

A:
Ja. Der XM01171 Schrittmotor wird sowohl für die Z-Achse (auf/ab) als auch für die Theta-Achse (Drehung) verwendet, aber die Steuerfunktion hängt von seiner Einbauposition und -verkabelung ab.

Installation & Einrichtung

Q5: Wie wird der XM01171 installiert?

A:

Direkt im Arbeitskopfrahmen montiert.
Über Signalkabel (XS02050) und Stromkabel (XS02051) mit der Hauptplatine verbunden.
Mechanisch entweder mit der Düsenhubwelle (Z) oder dem Drehantrieb (Theta) über die Kupplungsbaugruppe (XS02100) gekoppelt.

Q6: Ist nach dem Austausch eine Kalibrierung erforderlich?

A:

Eine mechanische Ausrichtung ist erforderlich, um die korrekte Kupplungsposition sicherzustellen.
Die Maschine führt beim Start ein automatisches Homing und eine Kalibrierung durch.
Für Theta die Nullwinkelreferenz sicherstellen; für Z die Hubgrenzen überprüfen.

Fehlerbehebung

Q7: Was sind häufige Ausfallsymptome?

A:

Die Düse hebt sich nicht oder dreht sich nicht.
Motorvibrationen oder -geräusche.
Schrittverlust (Fehlausrichtung von Pick/Place).
Kommunikationsfehler vom Kopfcontroller (wenn der Motor kurzgeschlossen ist oder stehen bleibt).
Z-Achsen- oder Theta-Achsen-Alarm auf dem Maschinenfeld.

Q8: Was verursacht einen Schrittmotorausfall?

A:

Lagerverschleiß im Laufe der Zeit.
Elektrische Fehler (Spulenschäden, Kabelprobleme).
Überhitzung aufgrund von Kühlversagen (Lüfter XH01431 funktioniert nicht).
Mechanische Blockierung in der Welle oder Kupplung.

Q9: Wie wird ein Motorausfall diagnostiziert?

A:

Tauschen Sie das Motorkabel aus, um zu testen, ob es sich um ein kabelbezogenes Problem handelt.
Überprüfen Sie die 2AGKHB008800-Hauptplatine auf Ausgangssignale.
Testen Sie den Widerstand der Motorwicklungen (sollte nicht offen oder kurzgeschlossen sein).
Drehen Sie die Motorwelle physisch—wenn sie steif oder blockiert ist, ist ein Motorausfall wahrscheinlich.

Wartungstipps

Q10: Wie wird der XM01171 Motor gewartet?

A:

Halten Sie den Arbeitskopf frei von Staub und Flussmittel.
Überprüfen Sie, ob der Lüfter (XH01431) in Betrieb ist.
Überprüfen Sie die Motoranschlüsse (XS02050, XS02051) auf Verschleiß.
Schmieren Sie mechanische Verbindungen, falls dies im FUJI-Handbuch empfohlen wird.
Ersetzen Sie den Motor, wenn er Anzeichen von Geräuschen, Hitze oder Schrittverlusten aufweist.

Q11: Was ist das empfohlene Austauschintervall?

A:

Typischerweise alle 3–5 Jahre, abhängig von der Maschinenauslastung.
Ersetzen Sie ihn früher, wenn er rund um die Uhr in der Hochgeschwindigkeitsproduktion läuft.

Zugehörige Komponenten

Bestelltipps

Bestätigen Sie immer, ob der Motor für die Z-Achse oder die Theta-Achse in Ihrer Kopfkonfiguration vorgesehen ist.
Bestellen Sie zusammen mit Kabeln (XS02050, XS02051), falls diese beschädigt oder veraltet sind.
Kombinieren Sie ihn mit der Hauptplatine (2AGKHB008800), wenn beide alt sind oder Fehler aufweisen.

Zusammenfassung

Der FUJI XM01171 Schrittmotor ist eine kritische Bewegungskomponente für die V12- und H12HS-Arbeitsköpfe. Er gewährleistet eine präzise Düsenbewegung für die SMT-Produktion. Regelmäßige Wartung und rechtzeitiger Austausch sind unerlässlich, um Ausfallzeiten zu vermeiden und eine hohe Platzierungsgenauigkeit zu gewährleisten.
