FUJI NXT Komplett-Düsenwechselstation UL03400 SMT Ersatzteile

FUJIUL03400 NXT komplette Düsenwechselstation

Unser Unternehmen ist seit 11 Jahren in Betrieb und wird mit garantierter Qualität und schneller Lieferung definitiv Ihre beste Wahl sein.

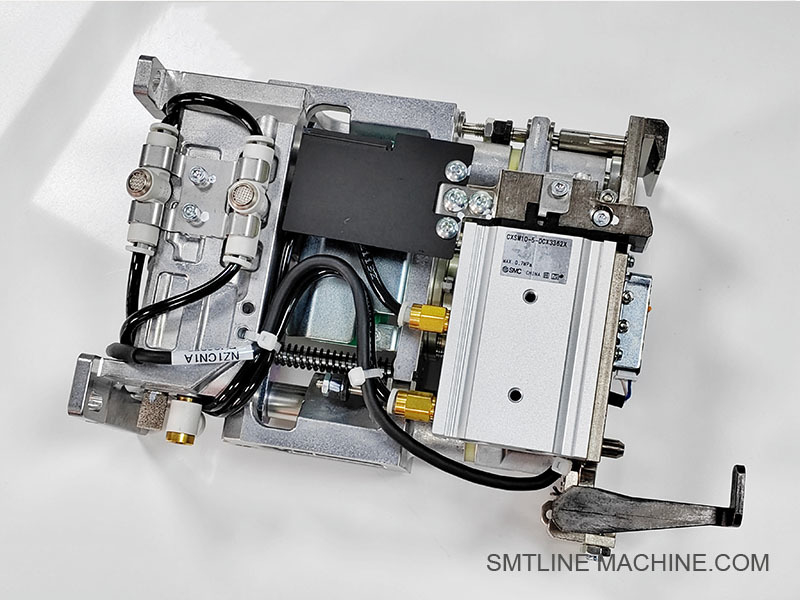

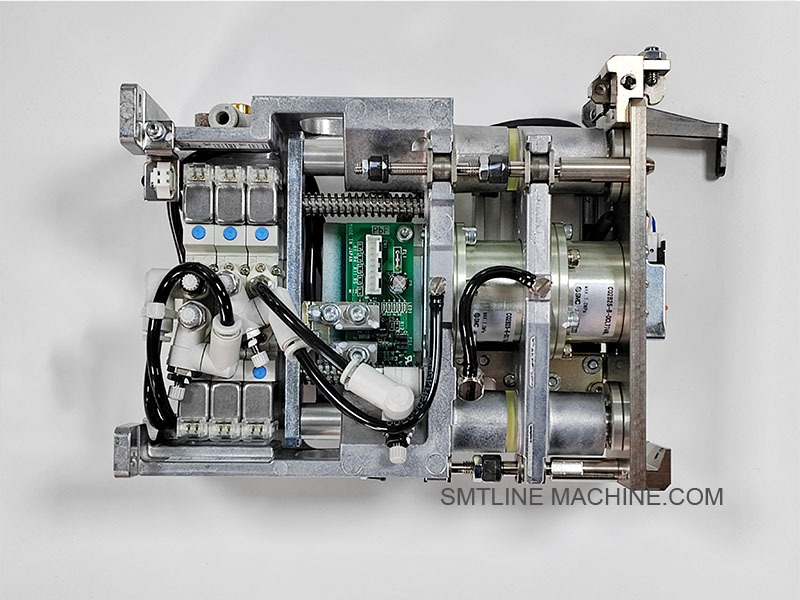

FUJI UL03400 NXT Komplett-Düsenwechselstation – Produktbeschreibung

Übersicht

Die FUJI UL03400 ist eine vollautomatische Düsenwechselstation, die für den Einsatz mit FUJI NXT-SMT-Bestückungsautomaten der Serie entwickelt wurde. Sie ermöglicht dem Arbeitskopf, während des Betriebs automatisch Düsen zu wechseln, ohne manuelles Eingreifen, wodurch die Produktionsflexibilität und -effizienz verbessert und Ausfallzeiten reduziert werden.

Hauptmerkmale

Unterstützt den automatischen Düsenwechsel während der laufenden Produktion.
Entwickelt, um mehrere Düsentypen für verschiedene Komponenten aufzunehmen und zu organisieren.
Verfügt über eine präzise mechanische Ausrichtung für sicheres Einsetzen und Entfernen.
Integriert sich in das Düsen-ID-Erkennungssystem der Maschine (z. B. Code-Pins oder Sensoren).
Robuste und langlebige Konstruktion für häufige Düsenwechsel.
Einfache Wartung und Austausch von Trays oder Düsenhaltern.

Anwendbare Maschinen

FUJI NXT I / NXT II / NXT III Module
Kompatibel mit Arbeitsköpfen:
H04, H08, H12HS, V12, H24 usw.

> Die Anzahl der Wechselstationen pro Modul hängt vom Maschinenlayout und der Düsenwechselstrategie ab.

Struktur und Komponenten

Zugehörige Teile & Zubehör

Wartungstipps

Reinigen Sie die Trays regelmäßig, um Düsenstaus oder Fehlausrichtung zu vermeiden.
Überprüfen Sie die Identifikationsstifte auf Verschleiß, um eine korrekte Düsenkennung sicherzustellen.
Ersetzen Sie Trays oder Schutzabdeckungen, wenn sie beschädigt oder verformt sind.
Überprüfen Sie, ob die Befestigungsschrauben fest sitzen, um die Positionsgenauigkeit zu gewährleisten.

Zusammenfassung

Die FUJI UL03400 Düsenwechselstation ist eine kritische Automatisierungskomponente in FUJI NXT SMT-Linien, die nahtlose, automatische Düsenwechsel ermöglicht. Sie reduziert den manuellen Arbeitsaufwand, steigert die Effizienz und gewährleistet eine konsistente Hochgeschwindigkeitsproduktion über verschiedene Produkttypen hinweg.

Zubehör – FUJI UL03400 Düsenwechselstation

Nutzungshinweise:

Das Tray (UL03401) ist das zentrale, herausnehmbare Element – jedes kann einen bestimmten Satz von Düsen aufnehmen.
Das ID-Pin-Set (UL03402) stellt sicher, dass jeder Düsensteckplatz von der Maschine genau erkannt wird.
Schutzelemente wie Staubschutz und antistatische Einsätze tragen dazu bei, die Düsenintegrität in der Großserienproduktion aufrechtzuerhalten.
Wenn Ihre NXT-Linie häufig Düsentypen wechselt oder empfindliche Teile handhabt, werden diese Zubehörteile dringend empfohlen.

FUJI UL03400 Düsenwechselstation – Zugehörige Teilenummern

Kompatible Düsen (gängige Beispiele)

Hinweise

Alle aufgeführten Teilenummern sind offizielle FUJI-Teile.
Kundenspezifische Trays können basierend auf den verwendeten spezifischen Düsenmodellen konfiguriert werden.
Die Anzahl der installierten Trays und Stationen hängt von der Modulkonfiguration und der Düsenwechselfrequenz ab.

FAQ-Leitfaden – FUJI UL03400 NXT komplette Düsenwechselstation

Allgemeine Fragen

F1: Wofür wird die FUJI UL03400 Düsenwechselstation verwendet?

A:
Die UL03400 ist eine vollautomatische Düsenwechselstation, die für FUJI NXT I-, II- und III-Bestückungsautomaten entwickelt wurde. Sie ermöglicht dem Bestückungskopf, während der Produktion automatisch Düsen zu wechseln, wodurch die Effizienz gesteigert und eine flexible Komponentenhandhabung ermöglicht wird.

F2: Mit welchen Maschinen ist sie kompatibel?

A:

FUJI NXT I / NXT II / NXT III Module
Kompatibel mit Köpfen wie H04, H08, H12HS, H24, V12 usw.

F3: Wie viele Düsen kann sie aufnehmen?

A:
Die Anzahl der Düsen, die sie aufnehmen kann, hängt vom Tray-Modell ab (z. B. UL03401). Jedes Tray enthält typischerweise mehrere Steckplätze (6–10) für Düsen. Je nach Konfiguration können mehrere Trays in einer Wechselstation verwendet werden.

Betrieb & Funktionalität

F4: Wie funktioniert es?

A:
Die Düsenwechselstation wird auf dem Bestückungsmodul montiert. Während des Betriebs parkt der Kopf über der Station, legt die aktuelle Düse in einen leeren Steckplatz ab und nimmt bei Bedarf eine neue auf. Die Maschine erkennt den Düsentyp über ID-Pins oder Codier-Pegs.

F5: Ist der Düsenwechselprozess vollautomatisch?

A:
Ja. Die gesamte Düsenwechselfolge wird von der Software der Maschine gesteuert, sodass während der Produktion kein manuelles Eingreifen erforderlich ist.

F6: Unterstützt sie die Düsen-ID-Erkennung?

A:
Ja. Sie verwendet mechanische ID-Pins (UL03402) oder integrierte Sensoren, um den Düsentyp zu erkennen und die korrekte Platzierung zu bestätigen. Das System protokolliert den Düsenstatus in Echtzeit.

Installation & Wartung

F7: Wo wird die UL03400 installiert?

A:
Sie wird typischerweise auf der Schiene oder Plattform innerhalb des FUJI NXT-Moduls montiert, entweder vorne oder hinten, je nach Maschinenlayout.

F8: Ist eine Kalibrierung erforderlich?

A:
Ja. Nach der Installation müssen die Tray- und Düsenpositionen über das Steuerungssystem der Maschine kalibriert werden, um präzise Aufnahme- und Platzierbewegungen zu gewährleisten.

F9: Wie oft sollte sie gewartet werden?

A:
Reinigen Sie das Tray wöchentlich oder nach jeder Schicht in staubigen Umgebungen. Überprüfen Sie die ID-Pins und Tray-Federn monatlich auf Verschleiß. Ersetzen Sie die Schutzabdeckungen, wenn sie beschädigt sind.

Fehlerbehebung

F10: Häufige Probleme und Lösungen:

Überblick über verwandte Teile

Best Practices
Verwenden Sie immer saubere, unbeschädigte Düsen im Tray. Bestätigen Sie die Zuordnung von Düse zu Tray in der Systemsoftware. Verwenden Sie Original-FUJI-Trays und -Zubehör, um Ausrichtungsfehler zu vermeiden. Halten Sie ein Ersatz-Tray (UL03401) bereit, um Ausfallzeiten zu reduzieren.

Fazit

Die FUJI UL03400 Düsenwechselstation ist ein wesentliches Automatisierungswerkzeug für High-Mix-, Hochgeschwindigkeits-SMT-Linien, die NXT-Maschinen verwenden. Mit der richtigen Installation, regelmäßiger Wartung und dem richtigen Zubehör ermöglicht sie effiziente, fehlerfreie Düsenwechsel, die die Produktivität und Platzierungsgenauigkeit verbessern.
