FUJI NXT ND36A Düsenwechselstation UL06400 SMT-Maschinenteile

FUJIUL06400 NXT ND36A Düsenwechselstation

Unsere Firma ist seit 11 Jahren in Betrieb und wird definitiv Ihre beste Wahl mit garantierter Qualität und schneller Lieferung sein

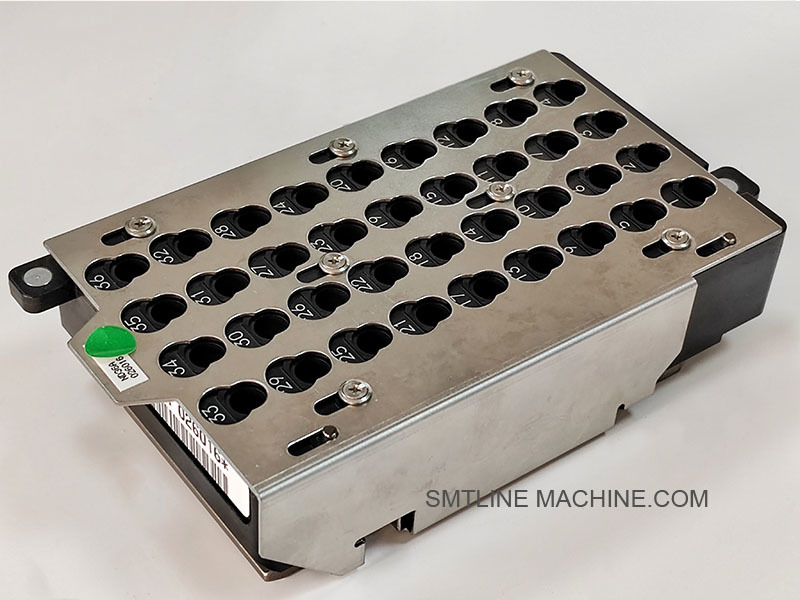

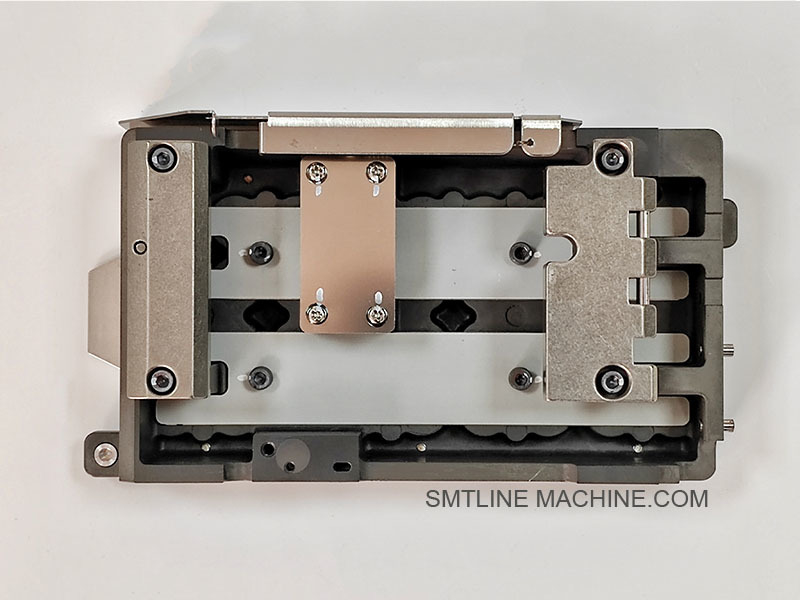

FUJI UL06400 NXT ND36A Düsenumtauschstation

Übersicht

Die FUJI UL06400 ist eine fortschrittliche automatische Düsenumtauschstation, die speziell für die Verwendung mit FUJI NXT III Pick-and-Place-Maschinen mit dem ND36A Mehrzweck-Platzierkopf entwickelt wurde.Es ermöglicht nahtlose, schnelle Düsenwechsel während der Produktion, die eine Vielzahl von Bauteilgrößen unterstützen und gleichzeitig die Genauigkeit und die Ausfallzeiten reduzieren.

Wesentliche Merkmale
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,
Unterstützt automatischen Düsenwechsel für verschiedene Düsenarten
Ausgerüstet mit Positionscodierten Tray-Slots zur präzisen Identifizierung der Düse
Dauerhafte und stabile Struktur, ideal für Hochfrequenz- und Hochgeschwindigkeitsbetrieb
Schnellwechsel-Tray-Konstruktion für schnelle Wartung und Konfiguration
Hilft bei der Maximierung der Flexibilität und Effizienz der Produktion in Umgebungen mit mehreren Produkten

Kompatible Ausrüstung
FUJI NXT III SMT Platziermaschinen
Kompatibel nur mit ND36A-Anlageköpfen
Nicht kompatibel mit älteren Leitungen wie H08, H12, V12 oder H24

Aufschlüsselung der Komponenten

Kompatible Düsen (Beispiele)

> ND36A-Düsen haben einzigartige Formen und Identifikationsmechanismen und müssen mit der UL06400-Station verwendet werden.

Wartungsempfehlungen
Reinigung der Trays wöchentlich, um einen reibungslosen Einsatz der Düse zu gewährleisten Regelmäßige Überprüfung und Sicherung der ID-Pigs oder DetektionsmechanismenÜberprüfung der Tray-Ausrichtung und des Status der Systemerkennung Beschädigte Trays oder Ausrichtungspins ersetzen

Zusammenfassung

Die FUJI UL06400 Düsenumtauschstation ist ein einsatzkritisches Automatisierungsmodul für NXT III-Maschinen mit ND36A-Köpfen.Es erhöht die Betriebszeit, minimiert manuelle Eingriffe und unterstützt eine hochflexible SMT-Produktionslinie.

Verwandte Zubehörteile FUJI UL06400 Düsenumtauschstation (ND36A Kopf)

Verwendungsanmerkungen:

Jede UL06400-Station unterstützt mehrere Tabellen, die mit ND36A kompatibel sein müssen.
Die Düsen müssen echte ND36A-Typen sein, um eine ordnungsgemäße Ausrichtung und Identifizierung zu gewährleisten.
Zubehör wie Tray-ID-Pigs, Sperrfedern und Ausrichtungspins sind für einen fehlerfreien Betrieb unerlässlich.

FUJI UL06400 ND36A Düsenumtauschstation

Hauptbestandteile

Kompatible ND36A-Düsen (Beispiele)

> ND36A-Düsen sind mechanisch einzigartig und nur mit der UL06400-Station und den ND36A-Köpfen kompatibel.

Anmerkungen

Alle aufgeführten Teile sind Original-FUJI-Teile.
Es gibt individuelle Tray-Einstellungen je nach der erforderlichen Düsenmischung.
Die Verwendung von echten Trays und Düsen gewährleistet eine langfristige Kompatibilität und eine genaue Platzierung.

FAQ-Leitfaden FUJI UL06400 NXT ND36A Düsenumtauschstation

Allgemeine Übersicht

F1: Wofür wird die FUJI UL06400 Düsenumtauschstation verwendet?

A:
Der UL06400 ist eine spezielle automatische Düsenwechselstation für FUJI NXT III-Maschinen mit ND36A-Steckkopf.Handsfree-Austausch verschiedener Düsenarten während der SMT-Produktion, was den Durchsatz und die Flexibilität verbessert.

F2: Mit welchen Maschinen und Köpfen ist es kompatibel?

A:

Kompatible Maschine: FUJI NXT III-Serie
Kompatible Kopf: Nur ND36A
Nicht kompatibel mit älteren Köpfen wie H08, H12, H24 oder V12.

Funktionalität und Betrieb

F3: Wie funktioniert die UL06400-Station?

A:
Der ND36A-Kopf parkt während des Betriebs über der Station, lässt eine gebrauchte Düse in einen offenen Schlitz fallen und holt eine neue nach den Anforderungen des Jobs auf.Die Tray-Schlitze sind für die automatische Erkennung des Düsentyps (über mechanische Pins oder Sensoren) codiert..

F4: Ist der Prozess des Düsenwechsels vollautomatisch?

A:
Das NXT-System steuert den Düsenwechsel mit integrierter Software.

F5: Wie viele Düsen kann es fassen?

A:
Jedes Tray (UL06401) kann je nach Konfiguration mehrere ND36A-Düsen aufnehmen.

F6: Kann es verschiedene Düsengrößen und -arten bewältigen?

A:
Ja. Der ND36A-Kopf unterstützt eine breite Palette von Düsen – von 0201 Chip-Düsen bis hin zu großen ungeraden Typen – und die UL06400-Station bietet Platz für alle kompatiblen ND36A-Düsen.

Installation und Wartung

F7: Wo ist die UL06400 installiert?

A:
Es wird in der FUJI NXT III Maschine montiert, typischerweise in der Nähe der hinteren oder seitlichen Schiene, abhängig vom Modelllayout.

F8: Erfordert die Station eine Kalibrierung?

A:
Nach der Installation oder dem Traywechsel muss das System über die FUJI-Software kalibriert werden, um die Positionen der Düse genau auszurichten.

F9: Wie oft sollte das System gereinigt oder gewartet werden?

A:

Wöchentlich: Reinigung von Trays und Düsensitzen
Monatlich: Überprüfen Sie Kennzeichenpins, Führungsschienen und Verriegelungsfedern
Nach Bedarf: Beschädigte Komponenten wie Tray-Abdeckungen oder Montage-Schrauben ersetzen

Fehlerbehebung

Verwandte Komponenten

Best Practices

Verwenden Sie immer echte ND36A-Düsen, um die Passform und Erkennbarkeit zu gewährleisten.
Halten Sie die Trays sauber und trocken, um Fehler beim Einfügen der Düse zu vermeiden.
Überprüfen Sie, ob die Teilnummern (z. B. UL06401) der Konfiguration Ihrer Maschine entsprechen.
Beschädigte oder abgenutzte ID-Pins und Ausrichtungsteile müssen regelmäßig ausgetauscht werden.
Halten Sie ein Ersatzfach bereit, um die Ausfallzeiten beim Wechsel zu minimieren.

Schlussfolgerung

Die FUJI UL06400 ND36A Düsenumtauschstation ist eine Schlüsselkomponente für automatisierte, schnelle SMT-Linien mit FUJI NXT III-Maschinen.es hilft, die Arbeitsbelastung des Bedieners zu reduzieren, unterstützt eine hohe Mischproduktion und gewährleistet eine gleichbleibende Genauigkeit bei verschiedenen Düsenarten.
