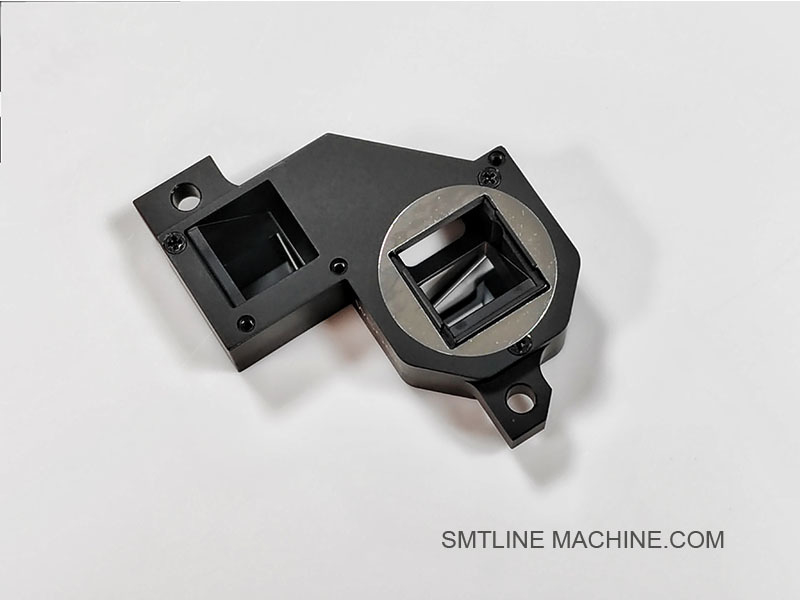

FUJI XB03216 V12 Arbeitskopf OFC Kamera Prisma – Produktbeschreibung

Übersicht

Das FUJI XB03216 ist ein Präzisions-Optikprisma, das im On-the-Fly-Kamera (OFC)-System des V12-Arbeitskopfes an FUJI NXT Bestückungsautomaten verwendet wird. Es lenkt das Bild der vom Düsen gehaltenen Komponente um und fokussiert es in den OFC-Sensor, während sich der Kopf bewegt, wodurch eine Hochgeschwindigkeits-In-Flight-Sichtprüfung ermöglicht wird.

Hauptmerkmale

Hochpräzisionsoptik: Hergestellt aus optischem Glas mit geringer Dispersion (oder synthetischem Quarz) mit Antireflexbeschichtungen für maximale Klarheit.
Ultra-geringe Verzerrung: ≥ 98 % Transmission für sichtbares Licht, wodurch die Bildtreue für eine genaue Komponentenerkennung erhalten bleibt.
Kompakter Formfaktor: Entwickelt, um in die engen Grenzen der internen optischen Baugruppe des V12-Kopfes zu passen.
Haltbare Konstruktion: Steifes Prismengehäuse und Montageschnittstelle für stabile Ausrichtung bei Hochgeschwindigkeitsbetrieb.
Plug-and-Play-Ersatz: Standardisierter Montageschlitz macht Feldwechsel schnell und wiederholbar.

Typische Spezifikationen

Anwendungen

FUJI NXT Serie V12 Arbeitsköpfe
OFC (On-the-Fly Camera)-Systeme für Echtzeit-Komponentenabbildung
Gepaart mit OFC-Objektiven, Kamerasensoren und Prismenhalterungen zur Bildung des Sichtpfads des Kopfes

Zugehörige Komponenten

Vorteile

Ermöglicht die In-Flight-Bildgebung, wodurch die Zykluszeit reduziert und Stopp- und Erfassungsverzögerungen vermieden werden.
Behält eine gleichbleibende Bildqualität bei hohen Kopfgeschwindigkeiten für zuverlässige Sichtalgorithmen bei.
Modulares Design vereinfacht die Wartung und minimiert Ausfallzeiten des Kopfes.
Echtes FUJI-Teil gewährleistet perfekte Passform und langfristige Zuverlässigkeit.

Zugehöriges Zubehör – FUJI XB03216 OFC Kamera Prisma

Hinweise

Alle Zubehörteile sind Original-FUJI-Teile, die für den V12-Arbeitskopf entwickelt wurden.
Verwenden Sie das Prismen-Reinigungskit regelmäßig, um die Bildklarheit zu erhalten und optische Artefakte zu vermeiden.
Stellen Sie sicher, dass die Prismenhalterung sicher angezogen ist, um die Ausrichtung bei Hochgeschwindigkeitsbetrieb beizubehalten.

FUJI XB03216 V12 Arbeitskopf OFC Kamera Prisma und sein wichtigstes Zubehör:

FAQ-Leitfaden – FUJI XB03216 V12 Arbeitskopf OFC Kamera Prisma

Allgemeine Informationen

F1: Wofür wird das FUJI XB03216 verwendet?

A: Das XB03216 ist ein optisches Prisma, das im V12-Arbeitskopf von FUJI NXT-Maschinen installiert ist. Es ist Teil des OFC (On-the-Fly Camera)-Systems, das die Echtzeit-Bilderfassung von Komponenten ermöglicht, während sich der Kopf bewegt. Es lenkt das Bild von der Düse über einen Präzisions-Lichtweg zum Kamerasensor um.

F2: Welche Maschinen und Köpfe verwenden dieses Prisma?

A:

Es wird speziell in FUJI NXT V12 Arbeitsköpfen verwendet.
Nicht kompatibel mit H04-, H08-, H12HS-Köpfen, die unterschiedliche Visionssysteme verwenden.

Funktionalität & Optische Rolle

F3: Wie funktioniert das XB03216 Prisma im OFC-System?

A: Das Prisma lenkt das Bild der aufgenommenen Komponente von der Düse zu einem stationären Kamerasensor um. Dies ermöglicht eine Non-Stop-Bildgebung (On-the-Fly), wodurch die Geschwindigkeit und Genauigkeit verbessert werden, ohne den Pick-and-Place-Kopf anzuhalten.

F4: Beeinflusst es die Bildqualität oder -erkennung?

A: Ja – positiv. Das Prisma ist eine hochtransparente, verzerrungsarme Komponente mit AR-Beschichtung (Antireflex), die eine hohe Transmissionseffizienz und klare Bildgebung für eine genaue Komponentenerkennung gewährleistet.

Installation & Wartung

F5: Ist das Prisma vor Ort austauschbar?

A: Ja. Es kann während der Kopfwartung als eigenständiges Teil ausgetauscht werden. Es wird typischerweise mit einer Halterung (z. B. XM02350) montiert und erfordert keine Neukalibrierung, wenn es richtig installiert ist.

F6: Was sind Anzeichen für ein defektes oder verschmutztes Prisma?

A:

Verschwommene oder verzerrte Visionsbilder
Das Visionssystem erkennt Komponenten nicht
Unregelmäßige Platzierungsfehler, die auf Bildgebungsprobleme zurückzuführen sind

F7: Wie reinige ich das Prisma?

A: Verwenden Sie ein optisches Reinigungskit (z. B. XM03010) mit fusselfreien Tupfern und linsensicherer Lösung. Vermeiden Sie es, die Oberfläche direkt mit Fingern oder scheuernden Materialien zu berühren.

F8: Kann ich optische Komponenten von Drittanbietern verwenden?

A: Nein. Das XB03216 ist speziell für das OFC-System von FUJI konzipiert. Prismen von Drittanbietern erfüllen möglicherweise nicht die Ausrichtungs-, Beschichtungs- oder optischen Klarheitsstandards, was zu Fehlidentifikationen oder Systemfehlern führen kann.

Fehlerbehebung

Zugehörige Teile

Best Practices

Behandeln Sie das Prisma immer mit Handschuhen oder einer Pinzette
Halten Sie die Kopfumgebung sauber, um optische Verunreinigungen zu vermeiden
Verwenden Sie nur Originalteile von FUJI für den Ersatz
Planen Sie eine regelmäßige Inspektion während der Kopfwartung
