FUJI H01 H02 Klaue (Klemme) PH00274 SMT-Maschinenersatzteile

FUJIPH00274 H01 H02 Klaue (Klemme)

Unser Unternehmen ist seit 11 Jahren in Betrieb und wird mit garantierter Qualität und schneller Lieferung definitiv Ihre beste Wahl sein


Produkteinführung

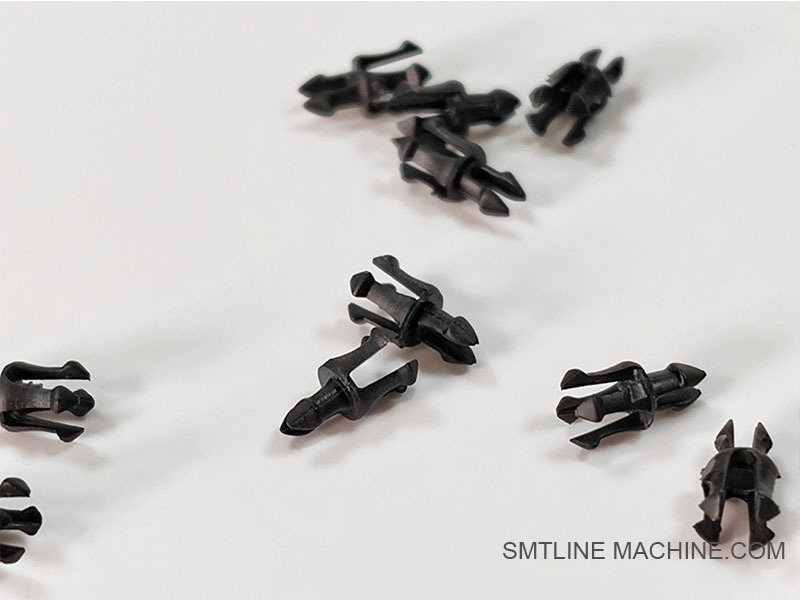

FUJI PH00274 – H01/H02 Klaue (Klemme)

Übersicht

Die FUJI PH00274 ist eine Präzisionsklauen-Klemmenkomponente, die in den H01- und H02-Arbeitsköpfen der FUJI NXT-Serie SMT-Maschinen verwendet wird. Diese Klaue, oft als Düsenklemme oder Halteclip bezeichnet, spielt eine Schlüsselrolle beim sicheren Halten der Düse während Hochgeschwindigkeits-Pick-and-Place-Vorgängen.

Sie ermöglicht schnelle Düsenwechsel und gewährleistet gleichzeitig eine zuverlässige Fixierung während der Bauteilaufnahme, -übertragung und -platzierung.

Hauptmerkmale

Entwickelt für H01/H02 Köpfe
Speziell für die Hochgeschwindigkeits-Bestückköpfe von FUJI entwickelt, um Feintakt-Bauteile zu handhaben.

Schnellverschlussmechanismus
Ermöglicht eine schnelle Düsenmontage oder -demontage ohne Beeinträchtigung der Stabilität.

Hohe Verschleißfestigkeit
Hergestellt aus langlebigem Federstahl oder einer Legierung für lange Lebensdauer und Wiederholbarkeit.

Stabile Düsenhaltung unter Vakuum
Behält einen festen Düsenhalt auch unter kontinuierlichen Vakuumzyklen und schnellen Z-Achsen-Bewegungen bei.

Technische Daten

Anwendungen

FUJI NXT H01 und H02 Köpfe
Verwendet in Düsenhaltern zum Greifen oder Lösen von Düsen während des Betriebs oder des automatischen Wechsels
Unverzichtbar für eine stabile, hochpräzise SMT-Bestückung in Hochgeschwindigkeitslinien

Zugehörige Komponenten

Zubehör für FUJI PH00274 – H01/H02 Klaue (Klemme)

Dieses Zubehör ist entscheidend für das Düsenklemmsystem und stellt sicher, dass die PH00274-Klaue während Hochgeschwindigkeits-Düsenwechsel- und -Bestückungszyklen in FUJI NXT-Maschinen zuverlässig funktioniert.

Zugehörige Teilenummern für FUJI PH00274 – H01/H02 Klaue (Klemme)

Hinweis: Einige mit (Beispiel) gekennzeichnete Teilenummern können je nach Produktionsjahr, Version (NXT II/III) oder Kopfrevision variieren. Überprüfen Sie dies immer bei FUJI oder Ihrem autorisierten Händler.

Lassen Sie mich wissen, wenn Sie diese Daten wünschen:

Im Excel-Format (Stückliste)
Zusammen mit einer Explosionszeichnung, die die Teilepositionen zeigt
Oder ins Chinesische übersetzt für zweisprachige Dokumentation

FAQ-Leitfaden — FUJI PH00274 H01/H02 Klaue (Klemme)

1. Was ist FUJI PH00274?

Antwort:
Die PH00274 ist eine mechanische Klaue oder Klemmenkomponente, die für den Einsatz in den H01- und H02-Arbeitsköpfen der FUJI NXT-Serie SMT-Maschinen konzipiert wurde. Sie hält die Düse während Hochgeschwindigkeits-Bauteilbestückungsvorgängen sicher an Ort und Stelle.

2. Was ist die Funktion der Klemme im H01/H02 Kopf?

Antwort:
Die Klemme stellt sicher, dass die Düse auch bei Hochgeschwindigkeitsbewegungen, Z-Achsen-Hüben und Vakuumzyklen fest im Düsenhalter fixiert ist. Sie ermöglicht auch schnelle und sichere Düsenwechsel, was in automatisierten Produktionslinien unerlässlich ist.

3. Welche FUJI-Köpfe verwenden die PH00274-Klemme?

Antwort:
Die Klemme wird verwendet in:

H01 Arbeitskopf (z. B. Teilenummer 2AGTHA004000)
H02 Arbeitskopf (z. B. Teilenummer 2AGTHA005000)

Diese Köpfe sind auf den Plattformen FUJI NXT II, NXT III und AIMEX installiert.

4. Was sind die Anzeichen für eine Fehlfunktion oder einen Verschleiß der Klemme?

Antwort:

Düse fällt ab oder wird während der Platzierung locker
Düsenwechselfehler oder häufige Fehlausrichtung
Abnormale Bewegung oder Auslassen während Pick/Place-Vorgängen
Inkonsistente Ansaugung aufgrund schlechter Düsensitzung

5. Kann die PH00274-Klemme einzeln ersetzt werden?

Antwort:
Ja. Sie kann unabhängig vom kompletten Halter oder Kopf ersetzt werden. Stellen Sie nach dem Austausch die richtige Positionierung sicher und testen Sie die Düsenhaltefestigkeit, um Betriebsprobleme zu vermeiden.

6. Wie oft sollte die Klemme inspiziert oder gewartet werden?

Antwort:

Alle 1–2 Monate während der routinemäßigen Wartung
Sofort, wenn Düsenfehler auftreten
Überprüfen Sie auf Verschleiß, Federermüdung oder Ablagerungen, die die Bewegung beeinträchtigen.

7. Ist eine Schmierung für die Klemme erforderlich?

Antwort:
Im Allgemeinen wird keine direkte Schmierung auf die Klemme selbst aufgetragen. Stellen Sie jedoch sicher, dass der umgebende Mechanismus (Aktuator, Federn) sauber und leicht geschmiert ist, wo dies in den FUJI-Wartungsrichtlinien angegeben ist.

8. Welche anderen Teile arbeiten eng mit der PH00274-Klemme zusammen?

9. Kann die PH00274 nach dem Ausbau wiederverwendet werden?

Antwort:
Wenn die Klemme nicht verbogen, abgenutzt oder ermüdet ist, kann sie wiederverwendet werden. Aufgrund ihrer Präzision und Federwirkung wird jedoch empfohlen, sie bei größeren Überholungen oder nach hohen Nutzungszyklen auszutauschen.

10. Wo kann ich die PH00274-Klemme kaufen?

Antwort:
Erhältlich bei:

Autorisierten FUJI SMT-Händlern
Zuverlässigen SMT-Teilelieferanten (stellen Sie OEM- oder zertifizierte Qualität sicher)

Vermeiden Sie kostengünstige Nicht-OEM-Teile, um Probleme mit der Düsenhaltung oder Sicherheit zu vermeiden.
