FUJINXT Schwarzer Dichtungsring (Verpackung) PH00991 SMT Maschinen-Ersatzteile

FUJINXT schwarzer Dichtungsring (Verpackung) PH00991

Unsere Firma ist seit 11 Jahren in Betrieb und wird definitiv Ihre beste Wahl mit garantierter Qualität und schneller Lieferung sein


Produkteinführung

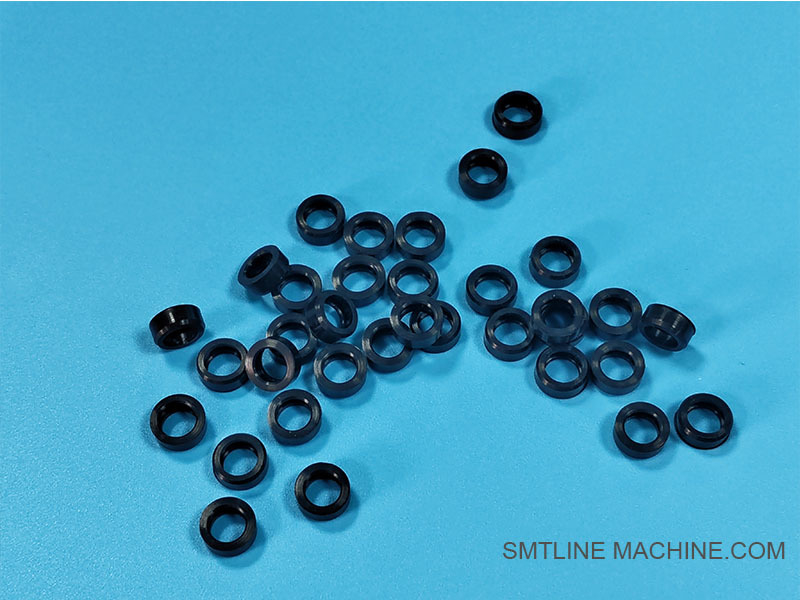

FUJI PH00991 NXT Schwarzer Versiegelungsring (Verpackung)

Übersicht

Der FUJI PH00991 ist ein schwarzer Dichtungsring, auch als Verpackungsring bekannt, der in FUJI NXT-Serie-Arbeitsköpfen (z. B. H01, H02, H12S) verwendet wird.Es ist eine wesentliche Vakuumdichtungskomponente, die eine luftdichte Verbindung zwischen dem Düsenhalter gewährleistet, Saugkammer und pneumatische Systeme bei SMT-Pick-and-Place-Betrieb.

Dieser Versiegelungsring verhindert Luftlecks, hält den negativen Druck stabil und unterstützt die schnelle und präzise Platzierung von Bauteilen.

Wesentliche Merkmale

Vakuumdichte Dichtung
Beibehält eine luftdichte Integrität zwischen Düse und Vakuumhöhle und ermöglicht eine präzise Saug- und Blasfunktion.

Hochelastisches Material
Hergestellt aus langlebigem, ölbeständigem Gummi oder Fluorkohlenstoff-Elastomer, um Langlebigkeit und wiederholte Kompression zu gewährleisten.

Präzisionsanpassung für NXT-Köpfe
Konzipiert, um in FUJI-Arbeitsköpfe wie H01, H02 und andere mit Standarddüsenhaltern gut zu passen.

Widerstandsfähig gegen Verschleiß und Verunreinigung
Widerstandet Tausende von Düsenwechselzyklen und Hochgeschwindigkeitsbewegung ohne Abbau.

Technische Spezifikation

Anwendungen

Zwischen Düsenhalter und inneren Saugkanal installiert
In FUJI NXT II / NXT III / AIMEX-Köpfen für einen konstanten Vakuumfluss verwendet
Wesentlich für die Aufnahme, das Ausblasen und die Reinigung von Düsen

Verwandte Komponenten

Verwandte Zubehörteile für FUJI PH00991 NXT Schwarzer Versiegelungsring (Verpackung)

Diese Zubehörteile arbeiten zusammen mit dem PH00991-Siegelring, um eine undichte, stabile Vakuumumgebung im Kopf für präzise Pick-and-Place-Operationen zu gewährleisten.

FAQ-Handbuch FUJI PH00991 NXT Schwarzer Versiegelungsring (Verpackung)

1Was ist FUJI PH00991?

Antwort:
PH00991 ist ein schwarzer Versiegelungsring (auch als Verpackung bezeichnet), der in FUJI NXT-Serie Platzierungsköpfen wie H01, H02 und anderen verwendet wird.Es dient als Vakuumdichtung zwischen dem Düsenhalter und dem inneren Luftweg, um eine ordnungsgemäße Saug- und Luftblasleistung während der SMT-Pick-and-Place-Betriebsvorgänge zu gewährleisten.

2Was ist die Funktion des Versiegelungsrings?

Antwort:
Es erzeugt eine luftdichte Dichtung, die das Vakuum verhindert, wenn eine Düse in den Halter eingebaut wird.

Stabiles Vakuum während der Teilentnahme
Dauerhafte Luftblasung während der Freisetzung von Teilen oder der Reinigung von Düsen
Genauigkeit der Messung der Düse

3Welche Köpfe benutzen den PH00991 Versiegelungsring?

Antwort:
Der PH00991 wird in folgenden Fällen verwendet:

H01 Arbeitskopf
H02 Arbeitskopf
H12S / H08M-Kopf (je nach Konfiguration)
Anwendbar für Maschinen der Baureihen NXT II, NXT III und AIMEX.

4Welche Anzeichen gibt es für einen abgenutzten oder beschädigten Versiegelungsring?

Antwort:

Absaugverlust oder intermittierende Vakuumfehler
Die Düse kann keine Komponenten abholen oder halten.
Häufige Ausfälle bei der Vakuumkalibrierung
Luft- oder Vakuumleckengeräusche in der Nähe des Düsenhalters
Nicht ordnungsgemäß eingesetzte Düse

5Wie oft sollte der Dichtungsring überprüft oder ausgetauscht werden?

Antwort:

Je nach Verwendung alle 1-3 Monate überprüfen
Im Falle von Problemen mit der Vakuumleistung oder physikalischen Beschädigungen (Risse, Verformungen) sofort ersetzen
Häufige Düsenwechsel beschleunigen den Verschleiß.

6- Ist Schmierung oder Reinigung erforderlich?

Antwort:

Der Versiegelungsring darf nicht geschmiert werden
Verwenden Sie Alkoholtücher oder ein flüssigkeitsfreies Tuch, um Trümmer und Staub von der Dichtfläche zu entfernen
Stellen Sie sicher, dass Düse und Halter sauber sind, um vorzeitigen Verschleiß zu verhindern

7Kann der PH00991 nach dem Entfernen wiederverwendet werden?

Antwort:
Ja, wenn der Ring unbeschädigt und nicht deformiert ist. Es wird jedoch empfohlen, den Ring während einer größeren Wartung oder bei entdecktem Vakuumleck zu ersetzen.

8Welche anderen Komponenten funktionieren mit dem PH00991?

9Wo befindet sich PH00991 im Kopf?

Antwort:
Es befindet sich im Düsenhalter an der Spitze des Düsenanschlusses zwischen dem inneren Vakuumkanal und dem Boden der Düse.der Ring komprimiert sich, um eine luftdichte Dichtung zu erzeugen.

10Wo kann ich PH00991 kaufen?

Antwort:
Erhältlich bei:

FUJI SMT zugelassene Händler
Online-Anbieter von seriösen SMT-Teilen
Stellen Sie sicher, dass das Teil OEM oder ein hochwertiges Äquivalent für vakuumsensitive Anwendungen ist.
