Hochpräzisions-FUJI AA7SA00 Kalibrierglas-IC für SMT-Ausrüstung

FUJIHBC Kalibrierungsglas IC AA7SA00

Unser Unternehmen ist seit 11 Jahren tätig und wird mit garantierter Qualität und schneller Lieferung definitiv Ihre beste Wahl sein.


Produkteinführung

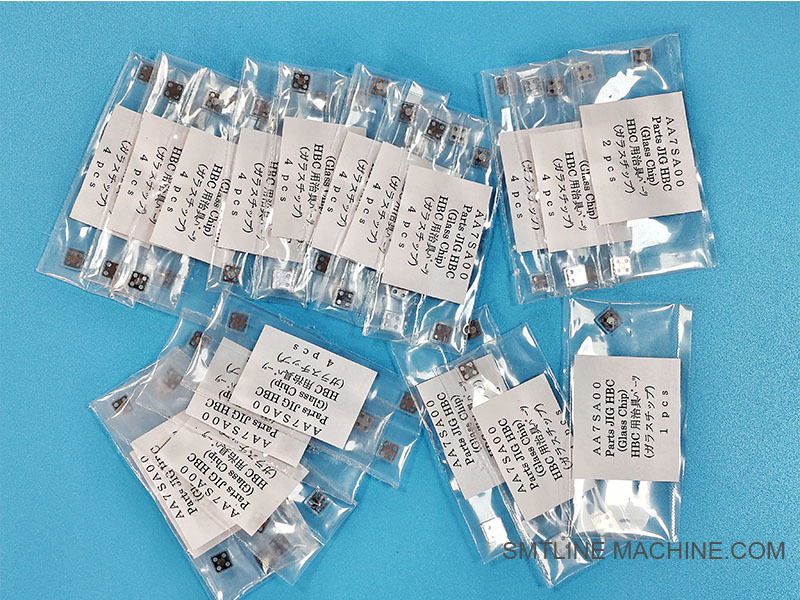

FUJI AA7SA00 – HBC Kalibrierungsglas IC

Übersicht

Das FUJI HBC Kalibrierungsglas IC (AA7SA00) ist ein Präzisionsglas-Referenzstandard, der in Head-Beam-Kalibrierungs (HBC)-Prozessen für FUJI SMT-Bestückungssysteme verwendet wird. Es fungiert als wichtiges Benchmark-Werkzeug für die optische Kalibrierung und Ausrichtung von Visionsystemen und stellt sicher, dass die Kamera und die Erkennungsalgorithmen der Maschine eine hohe Positionsgenauigkeit und Wiederholbarkeit beibehalten.

Dieses Kalibrierungsglas simuliert ein Bauteil (IC-Gehäuse) mit geätzten Fiducial-Markierungen oder Mustern, wodurch das System seine Erkennungsgenauigkeit mit einer bekannten geometrischen Referenz vergleichen kann.

Wichtigste Merkmale

Hochpräzise geätzte Muster
Das Glas ist mit Referenzmarken im Mikronbereich versehen, die zur Überprüfung oder Korrektur der Maschinenvisionskalibrierung verwendet werden.

Optische Klarheit und Stabilität
Hergestellt aus hochreinem optischem Glas, beständig gegen Verzerrungen, Kratzer und Temperaturänderungen.

Verwendung in HBC-Kalibrierungseinheiten
Speziell kompatibel mit FUJI HBC-Einheiten für Düsen- und Kopfausrichtungsaufgaben.

Wiederverwendbar und langlebig
Konzipiert für den wiederholten Gebrauch ohne Beeinträchtigung der Kalibrierungsqualität.

Technische Daten

Anwendungen

Kalibrierung von optischen Erkennungssystemen (Kameraversatz, Verzerrung, Fokus).
Ausrichtung der Bewegung des Bestückungskopfes und Erkennungsgenauigkeit.
Überprüfung der XY-, Theta-Koordinatenzuordnung zwischen Kameras und mechanischen Achsen.
Verwendung im HBC (Head Beam Calibration)-System von FUJI.

Hinweise zur Handhabung und Wartung

Nur mit Handschuhen oder antistatischen Pinzetten handhaben, um Kontamination zu vermeiden.
Mit optischem Tuch und Alkohol reinigen, wenn Flecken oder Staub vorhanden sind.
In der originalen Schutzhülle aufbewahren, um Kratzer oder Abplatzungen zu vermeiden.
Regelmäßig inspizieren, um sicherzustellen, dass die Referenzmarken intakt und sichtbar sind.

Zubehör für FUJI AA7SA00 – HBC Kalibrierungsglas IC

Dieses Zubehör sorgt zusammen für eine präzise, wiederholbare und sichere Ausführung von Visionsystemkalibrierungs- und Kopfausrichtungsprozessen unter Verwendung des AA7SA00 Kalibrierungsglas-IC.

Zugehörige Teilenummern für FUJI AA7SA00 – HBC Kalibrierungsglas IC

Hinweis: Als (Beispiel) gekennzeichnete Artikel sind repräsentative Teilenummern, die auf typischen FUJI-Kalibrierungseinstellungen basieren. Die genauen Nummern können je nach Maschinenmodell (z. B. NXT II, NXT III, AIMEX) variieren und sollten in Ihrem FUJI-Teilekatalog oder über einen autorisierten Lieferanten überprüft werden.

FAQ-Leitfaden — FUJI AA7SA00 HBC Kalibrierungsglas IC

1. Was ist FUJI AA7SA00?

Antwort:
Der AA7SA00 ist ein Kalibrierungsglas-IC, der im Head Beam Calibration (HBC)-System von FUJI verwendet wird. Er bietet eine präzise visuelle Referenz zur Kalibrierung und Überprüfung der Genauigkeit der Kamerasysteme, der Düsenausrichtung und der Kopfpositionierung in SMT-Bestückungsautomaten.

2. Was ist die Funktion des Kalibrierungsglases?

Antwort:

Dient als Standardreferenzmuster zur Kalibrierung des Visionserkennungssystems.
Stellt die Ausrichtung der X-, Y- und θ-Achse (Rotation) zwischen den Düsen- und Kamerasystemen sicher.
Hilft bei der Identifizierung und Korrektur von Kamerazerrungen, -versatz und -kopfbewegungsabweichungen.
Wird während der routinemäßigen Maschinenwartung oder nach dem mechanischen Austausch von Teilen verwendet.

3. Welche Maschinen oder Systeme verwenden AA7SA00?

Antwort:

FUJI NXT II, NXT III, AIMEX und andere Modelle, die mit der HBC (Head Beam Calibration)-Einheit ausgestattet sind.
Kompatibel mit Maschinen, die hochpräzise Vision- und Kopfausrichtungsverfahren erfordern.

4. Wie sieht das Kalibrierungsglas aus?

Antwort:
Es ist ein kleines rechteckiges optisches Glas mit geätzten Fiducial-Mustern im Mikronbereich, die IC-Gehäuseumrissen, Gittern oder Fadenkreuzen ähneln. Diese Muster werden während der Kalibrierung vom Visionsystem gelesen.

5. Wie wird das AA7SA00 Kalibrierungsglas verwendet?

Antwort:

In den HBC-Glashalter oder die Basisvorrichtung eingesetzt.
Das Visionsystem der Maschine erfasst und vergleicht die Position der geätzten Markierungen.
Abweichungen werden verwendet, um die interne Zuordnung zwischen Düse, Kamera und Bestückungskoordinaten automatisch zu korrigieren.

6. Was sind die Anzeichen dafür, dass es ersetzt werden muss?

Antwort:

Kratzer, Flecken oder Abplatzungen auf der geätzten Oberfläche.
Verblasste oder unklare Fiducial-Markierungen, die sich auf die Kalibrierungsgenauigkeit auswirken.
Visuelle Inspektion zeigt Risse, Rückstände oder Verunreinigungen.
Wiederholte Kalibrierungsfehler ohne sonstige mechanische Fehler.

7. Wie reinigt und wartet man das Kalibrierungsglas?

Antwort:

Verwenden Sie antistatische Handschuhe oder Kunststoffpinzetten, um Fingerabdrücke und ESD zu vermeiden.
Reinigen Sie es vorsichtig mit optischem Alkohol und fusselfreien Tüchern oder Tupfern.
Bewahren Sie es in der originalen antistatischen Hülle auf, um Kratzer oder Brüche zu vermeiden.

8. Welches Zubehör wird mit AA7SA00 verwendet?

9. Wie oft sollte das Kalibrierungsglas verwendet werden?

Antwort:

Während der Maschineninstallation oder -verlagerung
Nach dem Austausch der Kamera, des Kopfes oder der Düse
Als Teil der vorbeugenden Wartung (monatlich oder vierteljährlich)
Wenn die Kamera- oder Bestückungsgenauigkeit instabil wird

10. Wo kann man AA7SA00 kaufen?

Antwort:

Von offiziellen FUJI-Händlern oder zertifizierten SMT-Lieferanten.
Achten Sie darauf, die Original-Teilenummer AA7SA00 anzufordern, um Kompatibilität und Präzision zu gewährleisten.
