FUJI H67698 NXT III Modul Klemmventil Elektromagnetische Ventile SMT Maschine Ersatzteile

FUJIH67698 NXT III Modul-Klemmsolenoidventil

Unser Unternehmen ist seit 11 Jahren in Betrieb und wird mit garantierter Qualität und schneller Lieferung definitiv Ihre beste Wahl sein.


Produkteinführung

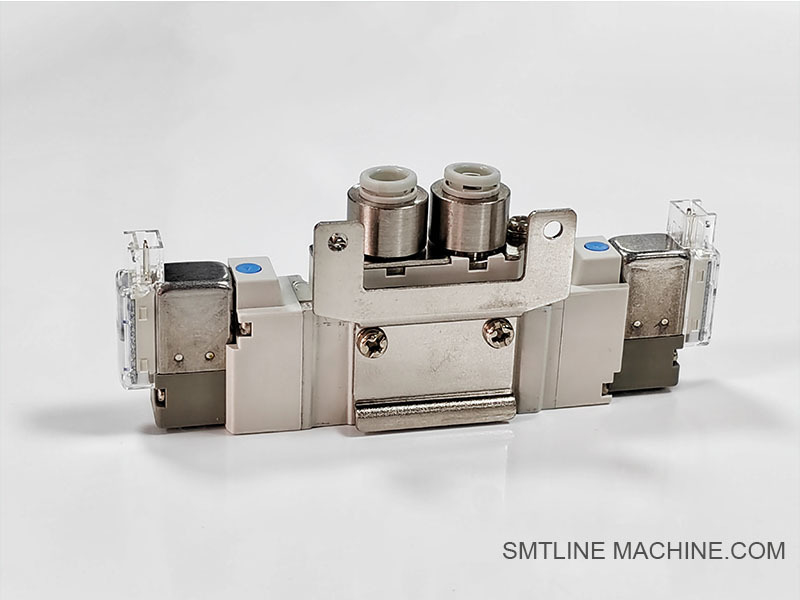

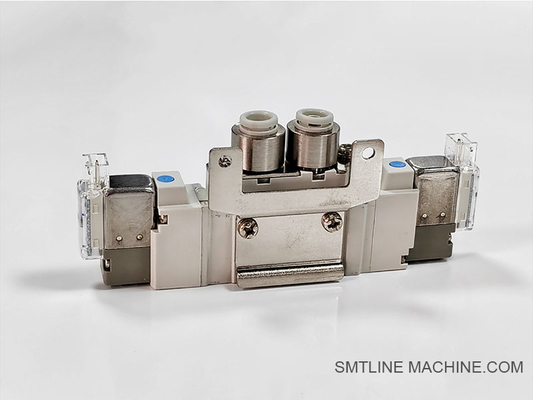

FUJI H67698 – NXT III Modul-Klemmsolenoidventil

Überblick

Das FUJI H67698 ist ein Klemmsolenoidventil, das speziell für den Einsatz in der NXT III SMT-Bestückungsplattform entwickelt wurde. Es spielt eine Schlüsselrolle beim automatischen Klemmen und Sichern von Maschinenmodulen (wie Bestückungsköpfen oder Zuführeinheiten) während des Betriebs und gewährleistet mechanische Stabilität und präzise Ausrichtung.

Dieses Ventil ist Teil des pneumatischen Steuerungssystems der Maschine und betätigt Verriegelungsmechanismen, die Module auf den XY-Robotern oder Trägereinheiten fixieren.

Hauptmerkmale

Präzisionsbetätigung
Ermöglicht zuverlässiges und wiederholbares Klemmen von Köpfen/Modulen für eine stabile Hochgeschwindigkeitsbestückung.

Kompaktes Design
Entwickelt, um sich nahtlos in das platzbeschränkte Layout der NXT III Maschinen einzufügen.

Luftbetrieb
Verwendet Druckluft, um interne Kolben anzutreiben, die mechanische Verriegelungen ver- oder entriegeln.

Hohe Haltbarkeit
Konzipiert für eine lange Lebensdauer und Beständigkeit gegen Kontamination in einer Produktionsumgebung.

Technische Daten

Anwendungen

Klemmt Bestückungsköpfe, Zuführmodule oder Werkzeugeinheiten sicher an ihrem Platz.
Wird automatisch während des Modulaustauschs, der Kalibrierung oder des Maschinenstarts aktiviert.
Wird in NXT III Mainframes verwendet, insbesondere in Multi-Modul-Produktionslinien.

Handhabungs- und Wartungstipps

Sorgen Sie für eine saubere, trockene Luftzufuhr, um die Lebensdauer des Ventils zu verlängern.
Überprüfen Sie bei der vorbeugenden Wartung auf Luftlecks, fehlerhafte Solenoidreaktionen oder klemmende Kolben.
Ersetzen Sie das Ventil, wenn es eine langsame Reaktion, Klemmfehler oder ungewöhnliche Luftgeräusche aufweist.

Zugehörige Teile

Zubehör für FUJI H67698 Klemmsolenoidventil

Dieses Zubehör gewährleistet einen stabilen, sicheren und effizienten Betrieb des Klemmsolenoidventils in Ihrer FUJI NXT III Linie.

Zugehörige Teilenummern für FUJI H67698 Klemmsolenoidventil

Hinweis: Mit (Beispiel) gekennzeichnete Artikel sind häufig verwendete Teilenummern und können je nach Ihrem genauen NXT III Modell und Ihrer Konfiguration variieren. Bestätigen Sie dies immer mit dem FUJI Teilekatalog oder einem autorisierten Lieferanten.

FAQ-Leitfaden – FUJI H67698 NXT III Modul-Klemmsolenoidventil

1. Was ist FUJI H67698?

Antwort:
Das H67698 ist ein Klemmsolenoidventil, das in FUJI NXT III SMT-Bestückungsmaschinen verwendet wird. Es steuert den Verriegelungsmechanismus, der Bestückungsköpfe oder Zuführmodule während des Maschinenbetriebs oder des Modulaustauschs am Mainframe sichert. Dieses Ventil ist Teil des pneumatischen Systems der Maschine und gewährleistet ein stabiles und präzises Klemmen während der Hochgeschwindigkeitsproduktion.

2. Was ist seine Hauptfunktion?

Antwort:

Steuert die luftbetätigte Verriegelung von NXT III Modulen (z. B. Bestückungsköpfe, Zuführeinheiten).
Stellt sicher, dass Module während des Betriebs sicher an ihrem Platz befestigt sind.
Ermöglicht automatisches Klemmen/Entklemmen während der Einrichtung oder des Kopfaustauschs.

3. In welchen Maschinen wird H67698 verwendet?

Antwort:

FUJI NXT III Plattformen
Wird auch in einigen AIMEX- oder NXT II Modellen verwendet, abhängig von der Kopf-/Modulkonfiguration
Befindet sich in der Trägereinheit, der Modul-Docking-Schiene oder der Basis der Maschine

4. Was sind die Symptome eines defekten Solenoidventils?

Antwort:

Modul kann sich nicht richtig ver- oder entriegeln
Hörbares Luftleck oder Zischen
Langsame oder keine Reaktion während der Klemmbefehle
Fehlermeldungen wie "Modul nicht erkannt" oder "Klemmfehler"
Intermittierende Modulverbindungsprobleme

5. Kann das H67698 einzeln ersetzt werden?

Antwort:
Ja. Es ist eine modulare Komponente, die ersetzt werden kann, ohne den gesamten Träger oder die gesamte Einheit zu entfernen.
Nach dem Austausch:

Luftdruck und Signalverdrahtung prüfen
Korrekten Sitz und leckfreien Betrieb bestätigen
Klemmtest über das Maschinenwartungsmenü ausführen

6. Wie wird es gewartet?

Antwort:

Monatlich reinigen, um Staub- oder Ölanlagerungen zu entfernen
Schläuche und Luftanschlüsse auf Verschleiß prüfen
Sicherstellen, dass das Elektrokabel sicher ist
O-Ringe oder interne Dichtungen ersetzen, wenn Anzeichen von internem Luftleckage auftreten
Verwenden Sie immer eine trockene, gefilterte Luftzufuhr, um die Lebensdauer zu verlängern

7. Welche Komponenten werden üblicherweise damit verwendet?

8. Was ist der empfohlene Luftdruckbereich?

Antwort:
Typischerweise zwischen 0,45 MPa – 0,60 MPa (65–87 psi). Beachten Sie immer die pneumatischen Spezifikationen der FUJI Maschine.

9. Wie oft sollte es inspiziert werden?

Antwort:

Monatlich: Auf Luftlecks und Reaktionsfähigkeit des Ventils prüfen
Quartalsweise: Anschlüsse, Armaturen und interne Komponenten prüfen
Jährlich: Dichtungen ersetzen, wenn sie in Umgebungen mit hoher Belastung verwendet werden

10. Wo kann ich Ersatzventile beziehen?

Antwort:

Bestellung über offizielle FUJI-Händler
Oder von autorisierten SMT-Teilelieferanten
Fordern Sie immer die richtige Teilenummer an: H67698
