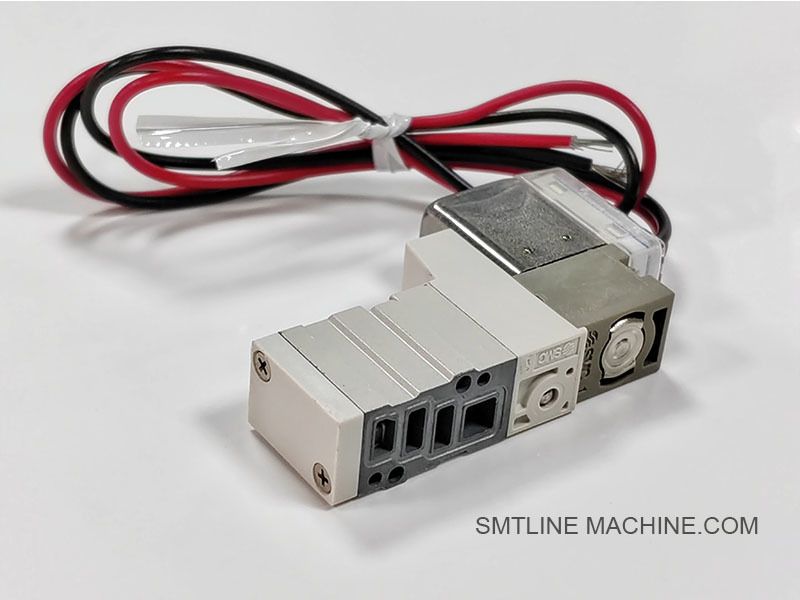

Original FUJI H11352 V12 Werkkopf-Solenoidventil für SMT-Maschinen

FUJIH11352 V12 Arbeitskopf-Magnetventil

Unser Unternehmen ist seit 11 Jahren in Betrieb und wird mit garantierter Qualität und schneller Lieferung definitiv Ihre beste Wahl sein.


Produkteinführung

FUJI H11352 – V12 Arbeitskopf-Magnetventil

Übersicht

Das FUJI H11352 ist ein pneumatisch betätigtes Magnetventil, das speziell für den V12-Arbeitskopf entwickelt wurde, der in den FUJI NXT- und NXT II/III-Bestückungsautomaten (SMT) verwendet wird. Es spielt eine entscheidende Rolle bei der Steuerung des Druckluftstroms, der verschiedene Kopf-Funktionen wie Düsenaufnahme, -freigabe und Z-Achsen-Bewegung antreibt.

Dieses kompakte und hochreaktionsfähige Ventil ist in die V12-Kopfbaugruppe integriert und trägt zu Hochgeschwindigkeits- und präzisen Bauteilplatzierungsoperationen bei.

Wichtige Merkmale

Schnelle Reaktionszeit
Unterstützt schnelle Betätigungszyklen, die für Hochgeschwindigkeits-SMT-Bestückungsprozesse erforderlich sind.

Kompaktes & leichtes Design
Entwickelt, um in die begrenzte Struktur des V12-Arbeitskopfes zu passen, ohne zusätzliches Gewicht hinzuzufügen.

Luftstromregelung
Leitet Druckluft, um Aktuatoren für die Düsenansaugsteuerung, die Kopfbewegung oder interne Luftschalter zu aktivieren.

Kopfspezifische Kompatibilität
Exklusiv für den Einsatz in FUJI V12-Bestückungsköpfen konzipiert.

Lange Lebensdauer & Zuverlässigkeit
Gebaut für den Dauerbetrieb in anspruchsvollen Umgebungen mit Millionen von Betriebszyklen.

Technische Daten

Anwendungen

Steuert das Ein-/Ausschalten der Düsenansaugung
Betätigt die Z-Achse oder interne Mini-Zylinder
Teil des luftbetriebenen Bewegungssystems im Inneren des Kopfes
Gewährleistet eine präzise Bauteilaufnahme, -platzierung und -freigabe

Wartungs- & Handhabungstipps

Stellen Sie sicher, dass saubere, feuchtigkeitsfreie Luft zugeführt wird, um Verstopfungen oder Korrosion zu vermeiden.
Überprüfen Sie auf Anzeichen von Klemmen, Geräuschen oder langsamer Betätigung.
Ersetzen Sie das Ventil während der vorbeugenden Kopfwartung, wenn die Reaktionsfähigkeit nachlässt.
Befolgen Sie bei der Ersetzung stets die ESD- und Reinraum-Handhabungsprotokolle von FUJI.

Zugehörige Komponenten

Zubehör für FUJI H11352 V12 Magnetventil

Diese Teile arbeiten zusammen, um eine präzise Luftsteuerung, schnelle Betätigung und langfristige Stabilität der pneumatischen Funktionen des V12-Arbeitskopfes zu gewährleisten.

Zugehörige Teilenummern für FUJI H11352 V12 Magnetventil

Hinweis: Teilenummern, die mit (Beispiel) gekennzeichnet sind, werden häufig in FUJI V12-Kopfbaugruppen verwendet, können aber je nach Modellversion oder Region variieren. Überprüfen Sie dies immer anhand des offiziellen Teilekatalogs von FUJI oder bei Ihrem Gerätehändler.

FAQ-Leitfaden – FUJI H11352 V12 Arbeitskopf-Magnetventil

1. Was ist FUJI H11352?

Antwort:
Das FUJI H11352 ist ein pneumatisches Magnetventil, das im V12-Arbeitskopf der FUJI NXT/NXT II/NXT III-Bestückungsautomaten installiert ist. Es steuert den Druckluftstrom zu verschiedenen internen Aktuatoren innerhalb des Kopfes und ermöglicht so eine präzise Steuerung der Düsenbewegungen wie Ansaugen, Freigeben und Z-Achsen-Bewegung.

2. Was macht dieses Magnetventil?

Antwort:
Es schaltet elektrisch Luft ein/aus, um pneumatische Funktionen im Inneren des V12-Kopfes zu steuern, wie z. B.:

Düsenvakuumsteuerung (Ansaugen/Freigeben)
Z-Achsen-Betätigung (Auf-/Ab-Bewegung des Düsenschafts)
Interne Zylinderbewegung zur mechanischen Positionierung oder zum Schalten
Seine schnelle Schaltgeschwindigkeit gewährleistet eine zuverlässige und wiederholbare Hochgeschwindigkeitsbestückung.

3. Wo befindet es sich?

Antwort:
Das H11352-Ventil ist in der V12-Kopfbaugruppe montiert, normalerweise in der Nähe des pneumatischen Steuerblocks. Es ist sowohl mit elektrischen Signalkabeln als auch mit Luftzufuhrschläuchen verbunden.

4. Was sind die Symptome eines defekten H11352-Ventils?

Antwort:

Die Düse kann keine Bauteile aufnehmen oder freigeben
Luftleckgeräusch aus dem Inneren des Kopfes
Langsame oder keine Düsenbewegung auf der Z-Achse
Fehlermeldungen im Zusammenhang mit Ansaugfehler oder Kopfstörung
Unregelmäßige Luftreaktion oder schwacher Vakuumdruck

5. Wie wird es gewartet oder ersetzt?

Antwort:

Überprüfen Sie das Ventil während der regelmäßigen Kopfwartungszyklen
Überprüfen Sie auf Luftlecks, lose Anschlüsse oder verzögerte Betätigung
Ersetzen Sie das Ventil, wenn es Anzeichen von Verstopfung, langsamer Reaktion oder elektrischem Ausfall aufweist
Verwenden Sie ESD-sichere Werkzeuge und saubere, trockene Druckluft
Testen Sie nach dem Austausch die Düsenbewegung und das Ansaugen

6. Welche Anforderungen an den Luftdruck gibt es?

Antwort:
Das Magnetventil arbeitet typischerweise unter 0,45 MPa bis 0,60 MPa sauberer, trockener Druckluft. Stellen Sie eine geregelte Versorgung sicher, um einen Ventilfehler oder eine Kopfstörung zu vermeiden.

7. Kann es einzeln ersetzt werden?

Antwort:
Ja, das H11352 kann unabhängig ausgetauscht werden, ohne den gesamten Kopf zu entfernen.
Stellen Sie sicher, dass Sie:

Das Signalkabel und die Luftleitungen trennen
Das Ventil von seiner Halterung abschrauben oder lösen
Unter Verwendung von originalen FUJI-kompatiblen Teilen und Drehmomentvorgaben wieder einbauen

8. Welche Komponenten arbeiten damit zusammen?

9. Was verursacht einen Ausfall des Magnetventils?

Antwort:

Verunreinigte Luftzufuhr (Öl, Staub, Feuchtigkeit)
Überspannung oder defekte Verkabelung im Steuersignal
Übermäßige Zyklusermüdung durch Langzeitgebrauch
Unsachgemäße Handhabung während der Kopfdemontage oder -reinigung

10. Wie oft sollte es überprüft werden?

Antwort:

Während der geplanten Kopfwartung (typischerweise alle 3–6 Monate, abhängig vom Produktionsvolumen)
Sofort, wenn ein Ansaugfehler, ein Kopffehler oder ein Luftleck auftritt
Nach einer Kopfüberholung oder Düsensystemreinigung

Bestell- & Kompatibilitätshinweise

Bestätigen Sie, dass Ihr Kopfmodell V12 ist – nicht V8, V4 usw.
Verwenden Sie immer Originalteile von FUJI, um die Leistung und die Vakuumintegrität aufrechtzuerhalten
Ersatzteilnummer: H11352
