FUJI H04S XK04860 H04SF Arbeitskopf SMT-Mutterplatte Ersatzteile

FUJIH04S XK04860 H04SF Arbeitskopf Mutterschweind
Unsere Firma ist seit 11 Jahren in Betrieb und wird definitiv Ihre beste Wahl mit garantierter Qualität und schneller Lieferung sein

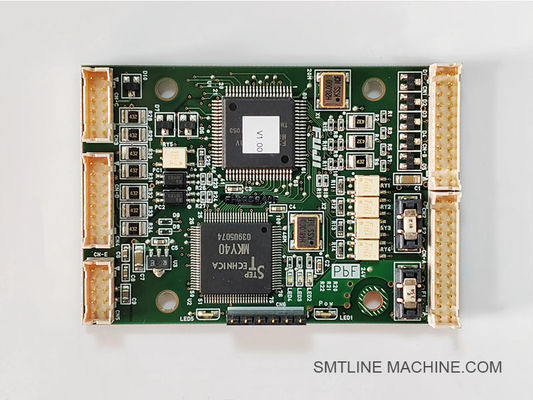

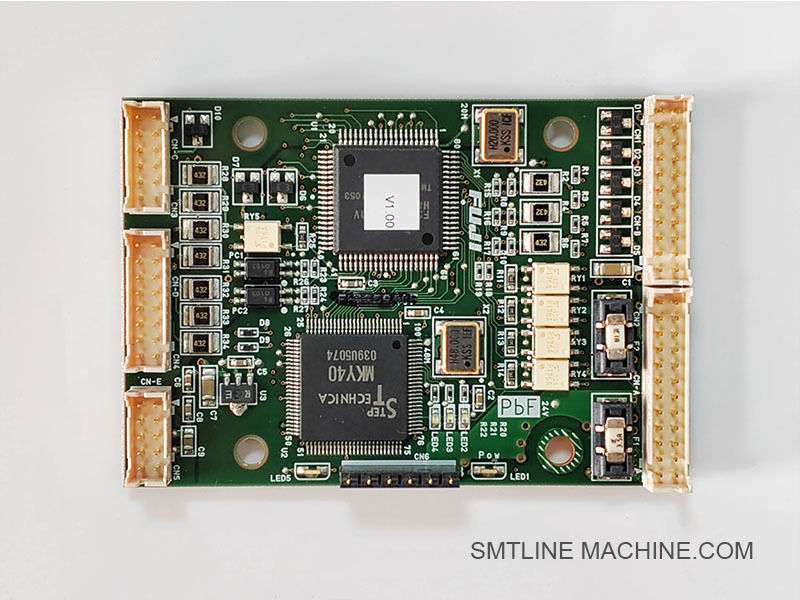

Produkteinführung FUJIH04S XK04860 H04SF Arbeitskopf-Mutterplatte

Teilnummer: XK04860
Modell: Arbeitskopf H04SF
Komponentename: Arbeitskopf-Mutterplatte
Kategorie: Elektronik / Steuerung
Anwendbare Ausrüstung: Fuji NXT / NXT II-Maschinen mit H04SF-Köpfen

Beschreibung:

Das XK04860-Motherboard ist die Hauptsteuerung, die im Fuji H04SF-Arbeitskopf verwendet wird, einem hochpräzisen, kompakten Kopfmodell, das für die Montage kleiner elektronischer Komponenten mit hoher Geschwindigkeit entwickelt wurde.

Dieses Motherboard dient als zentrale Verarbeitungs- und Signalvermittlungsknotenpunkt für den Arbeitskopf und steuert alle wesentlichen Vorgänge wie Düsenbewegung, Kommunikation des Sehsystems, Vakuumsensing,und MotorsteuerungEs sorgt für eine genaue Koordinierung zwischen den mechanischen und elektronischen Teilsystemen im Kopf.

Hauptmerkmale:

mit einer Leistung von mehr als 1000 W und
Funktionen des Steuerkopfes: Antrieb der Düse, Vakuumdetektion, Steuerung der Achse Z/R
Schnittstellen zu Maschinensteuerungssystem und Bildverarbeitungseinheit
Kompaktes und optimiertes Layout für die Hochgeschwindigkeitssignalverarbeitung
mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W

Typische Anwendungen:

SMT-Pick-and-Place-Betrieb in Hochgeschwindigkeitsproduktionslinien
Komponentenplatzierung mit H04SF-Köpfen auf den Plattformen NXT und NXT II
Koordinierung mechanischer und visueller Aufgaben in Echtzeit

Technische Merkmale:

Hochgeschwindigkeits-PCB mit mehrschichtiger Konstruktion
ESD-geschützte Schnittstellen für Sensoreingaben
Anordnung der gemischten Bauteile mit Oberflächenaufbau und Durchlöcher
integrierte Schaltkreise für den thermischen Schutz und die Signalkonditionierung

Kompatibilität:

Vollständig kompatibel mit Fuji NXT / NXT II Maschinen mit dem H04SF Arbeitskopf
Funktioniert mit zugehörigen Komponenten wie der Kameraeinheit, dem Magnetventil und dem Vakuumsensor

Verwandte Komponenten XK04860 H04SF Arbeitskopf-Mutterplatte

Diese Komponenten unterstützen zusammen die elektromechanischen und optischen Funktionen des H04SF-Arbeitskopfes und sorgen für eine präzise Komponentenbearbeitung in Fuji NXT/NXT II-Maschinen.

Verwandte Teilenummern XK04860 H04SF Arbeitskopf-Mutterplatte

FAQ-Handbuch FUJIH04S XK04860 H04SF Arbeitskopf-Mutterplatte

Teilnummer: XK04860
Komponentenbezeichnung: H04SF Arbeitskopf-Mutterplatte
Anwendbares Modell: Fuji NXT / NXT II Maschinen (mit H04SF-Kopf)
Kategorie: Leiterplatten / Elektronik

1Was ist die Funktion des XK04860-Motherboards?

Die XK04860 ist die Hauptsteuerung innerhalb des H04SF-Arbeitskopfes. Sie verwaltet alle internen Kopffunktionen, einschließlich:

Antrieb der Düse
Z- und R-Achsen-Motorsteuerung
Vakuumempfindung
Kommunikation mit der Hauptsteuerung der Maschine und dem Bildsystem

2Mit welchem Kopf ist dieser Teil kompatibel?

Speziell für den Arbeitskopf H04SF ausgelegt
Kompatibel mit Fuji NXT- und NXT-II-Plattformen mit H04SF-Köpfen

3Was sind die Anzeichen für einen Ausfall des Motherboards?

Versagen der Düsenbewegung
Verlust der Vakuumdetektion
Kamera- oder Sensorkommunikationsfehler
Kopf nicht von der Maschine erkannt
Kopfalarmcodes oder Fehler bei der Kopfinitialisierung

4Wie wird das Motherboard diagnostiziert?

Verwenden Sie die Fuji-Diagnostik, um die Kopfkommunikation zu überprüfen.
Überprüfung auf sichtbare Schäden (Verbrennungsspuren, kaputte Anschlüsse)
Prüfspannungen und -signale mit einem Multimeter oder Oszilloskop (von einem qualifizierten Techniker)
Swap mit einem bekannten guten Board (falls vorhanden) zur Überprüfung

5Kann das Motherboard einzeln ausgetauscht werden?

Ja, er kann getrennt vom kompletten Kopfteil ausgetauscht werden, aber:

Der statische Schutz ist unerlässlich
Firmware/Config kann eine Übereinstimmung oder Aktualisierung erfordern
Nach der Installation kann eine Neuausrichtung oder Neukalibrierung erforderlich sein

6Welche Werkzeuge und Vorsichtsmaßnahmen sind erforderlich?

ESD-sichere Werkzeuge und Erdungsriemen
Drehmomentbetreiber oder Schraubendreher für innere Schrauben
Saubere, statische Arbeitsfläche
Sorgfältiges Kabelwiederanschließen mit Originalgurt

7. Verwandte Komponenten mit dem Motherboard zu überprüfen oder zu ersetzen

8. Speicher- und Handhabungsanweisungen

In antistatischer Verpackung aufbewahren
Vermeiden Sie Biegen oder mechanische Schocks
Nicht mit bloßen Händen an Komponenten oder Steckern anfassen
