FUJI 2MGKHH014000 XB03123 H02 H02F-Kopf-Vakuum-Magnetventil SMT-Teile

FUJI 2MGKHH014000 XB03123 H02 H02F Vakuum-Solenoidventil mit Kopf
Unsere Firma ist seit 11 Jahren in Betrieb und wird definitiv Ihre beste Wahl mit garantierter Qualität und schneller Lieferung sein

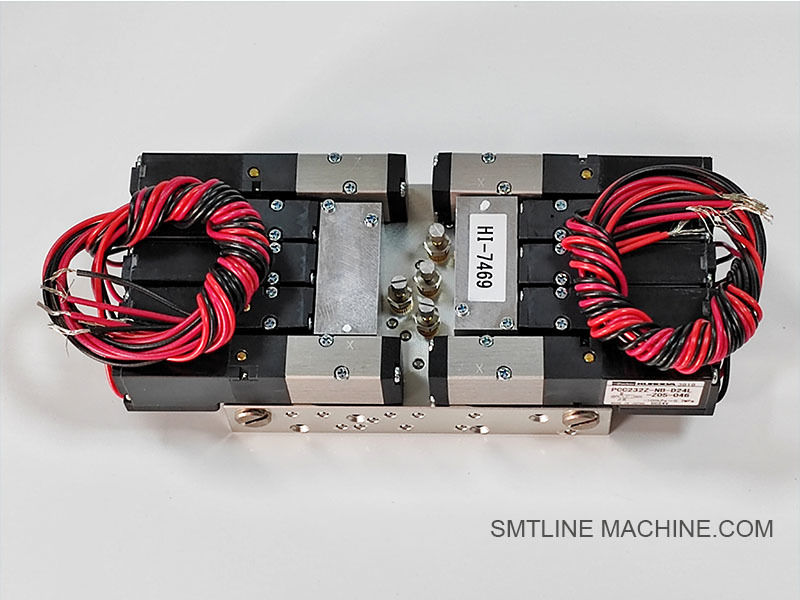

Einführung des Produkts FUJI 2MGKHH014000 / XB03123 Vakuumsolenoidventil (H02 / H02F Kopf)

Nummern der Teile:

2MGKHH014000
XB03123 (Alternativ- oder verknüpfte Teilcode)

Produktbezeichnung:

Vakuum-Solenoidventil für den Arbeitskopf H02 / H02F

Kategorie:

Pneumatische Steuerungskomponente / Vakuumsystem

Anwendbare Modelle:

FUJI NXT H02 und H02F Arbeitsköpfe

Produktübersicht

Das FUJI 2MGKHH014000 (XB03123) ist ein Präzisionsvakuumsolenoidventil, das in den Arbeitsköpfen H02 und H02F der FUJI NXT-Serie für Oberflächenaufbaumaschinen verwendet wird.Dieses Ventil steuert die Ein- und Ausschaltung des Vakuumstroms zur Saugdüse während der Auf- und AbsetzungenEs spielt eine entscheidende Rolle bei der Gewährleistung einer genauen Aufnahme von Komponenten, einer sicheren Aufbewahrung und einer rechtzeitigen Freisetzung.

Wesentliche Merkmale

Hochgeschwindigkeitsreaktion
Ermöglicht eine schnelle Vakuumschaltung für die Anbringung von Komponenten mit hoher Geschwindigkeit.

Stabile Vakuumsteuerung
Beibehält eine präzise Kontrolle über Saugzeit und Luftdurchflussdruck.

Kompaktes und langlebiges Design
Konzipiert für eine enge Einbindung in das Kopfmodul und gleichzeitig für kontinuierliche Zyklen.

Zuverlässiger Betrieb
Unterstützt Tausende von Vorgängen pro Minute unter FUJI NXT-Maschinen.

Anwendungen

Steuerung des Vakuumstroms zur Düseinheit in H02 und H02F-Köpfen.
Gewährleistet eine präzise Aufnahme- und Freigabezeit während der Hochgeschwindigkeits-SMT-Platzierung.
Integriert in den inneren Luftkreislauf des Arbeitskopfes.

Spezifikationen (typisch)

Typ: Normal geschlossenes Magnetventil
Betriebsspannung: 24 V Gleichspannung (typisch für FUJI-Steuerungssysteme)
Antwortzeit: < 20 ms
Anschlüsse: 2 oder 3 je nach Schaltkreiskonfiguration
Montage: direkt an der pneumatischen Kopfbasis H02/H02F montiert
Material: Metallkarosserie mit hochbeständigen Dichtungen
Steuerung: Ausgelöst über die Vakuumsystemlogik der Maschine (über das Kopf-PCB)

Anmerkungen zur Installation

Verwenden Sie mit echten FUJI-Köpfen, um die mechanische Passform und die Vakuumdichtung zu gewährleisten.
Stellen Sie sicher, dass die Vakuumschläuche ordnungsgemäß angeschlossen und undicht sind.
Die Ausrichtung der Ventile und die Dichtung der Dichtungen sind entscheidend, um Leistungsprobleme zu vermeiden.

Typische verwandte Teile

Verwandte Zubehörteile FUJI 2MGKHH014000 / XB03123 Vakuumsolenoidventil

Verwandte Bauteilnummern FUJI 2MGKHH014000 / XB03123 Vakuumsolenoidventil und Komponenten

Anmerkungen:

Verwenden Sie Original-FUJI-Teile, um die Vakuumintegrität und die Maschinenleistung zu gewährleisten.
Bei der Wartung der Ventile wird empfohlen, die Dichtungen auszutauschen und die Schläuche zu untersuchen.
Die elektrischen Anschlüsse müssen auf Verschleiß oder Korrosion überprüft werden, um eine Fehlfunktion des Ventils zu vermeiden.

Bei der Verwendung von FUJI 2MGKHH014000 / XB03123 H02/H02F

1Was macht dieses Magnetventil?

Antwort:
Das FUJI 2MGKHH014000 (auch als XB03123 bezeichnet) ist ein Vakuumsolenoidventil, das das Ein- und Ausschalten des Vakuumaufsaugens zur Düse in den Arbeitsköpfen H02 und H02F steuert.Es ermöglicht dem Kopf, Komponenten während der SMT-Betriebsarbeiten mit präzisem Timing aufzunehmen und freizugeben.

2Wo ist dieses Ventil installiert?

Antwort:
Es ist im Arbeitskopf H02 oder H02F, typischerweise auf dem Pneumatikblock oder in der Nähe der Düsenanlage, montiert und über einen Schlauch an die Vakuumquelle und den Düsenweg angeschlossen.

3Welche Arbeitsköpfe sind kompatibel?

Antwort:

H02 Arbeitskopf
H02F Arbeitskopf
Beide werden in den FUJI NXT I/II/III Plattformen verwendet.

4Was passiert, wenn das Ventil versagt?

Antwort:
Ein Ausfall kann folgende Folgen haben:

Unfähigkeit, Komponenten aufzunehmen
Komponenten, die vorzeitig fallen
Vakuumalarme oder Abholfehlercodes
Instabile Vakuumstufe oder Druckabfall während des Betriebs

5Wie kann ich feststellen, ob das Ventil defekt ist?

Antwort:

Führen Sie einen Vakuum-Test durch und hören Sie auf hörbare Lecks
Verwendung von Diagnosesoftware zur Überwachung der Vakuumreaktionszeit
Wechseln Sie mit einem bekannten guten Ventil, um den Fehler zu überprüfen
Überprüfen Sie, ob es Anzeichen einer internen Verstopfung, eines Spulenversagens oder einer Verzögerung der Reaktion gibt

6. Technischer Überblick

7Welche Teile sind mit diesem Ventil verbunden?

8Wie ersetzt man das Ventil?

Antwort:

1Schalten Sie die Maschine ab und trennen Sie die Luftversorgung.
2Entfernen Sie den Arbeitskopf und greifen Sie auf die Ventilhalterung zu.
3- Trennen Sie die Vakuumrohre und den elektrischen Stecker.
4Schrauben Sie das Ventil aus und setzen Sie es wieder ein.
5- Installieren Sie die Schläuche neu und kalibrieren Sie den Vakuumpegel bei Bedarf neu.

9- Wartungstipps

Ersetzen Sie das Ventil während der geplanten Kopf-Neubau
Reinigen Sie die Umgebung, um zu vermeiden, dass Trümmer in die Ventilöffnungen gelangen
Überprüfung auf Vakuumschlauchalterung oder -lecks
Prüfen Sie den Widerstand der elektrischen Spule während der Diagnostik

10Wird dieses Ventil einzeln oder in Kits verkauft?

Antwort:

Typischerweise einzeln verkauft
Kann in H02/H02F-Pneumatik-Kits oder Wartungskits enthalten sein
