FUJI 2MGKHH012400 H02H02F Arbeitskopf Z-Achsen-Schraube SMT Ersatzteile

FUJI2MGKHH012400 H02H02F Arbeitskopf Z-Achsen-Schraube
Unser Unternehmen ist seit 11 Jahren in Betrieb und wird mit garantierter Qualität und schneller Lieferung definitiv Ihre beste Wahl sein.

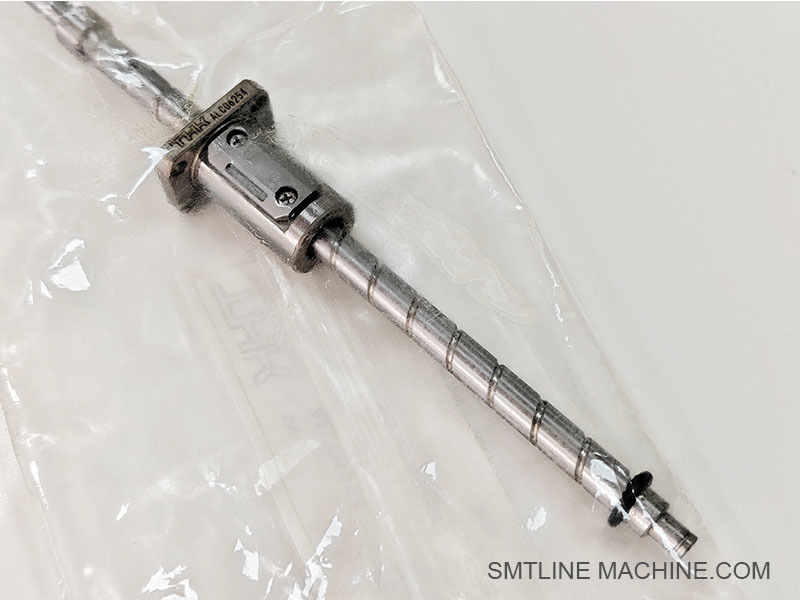

Produkteinführung – FUJI 2MGKHH012400 Z-Achsen-Schraube (H02 / H02F Arbeitskopf)

Teilenummer:

2MGKHH012400

Produktname:

Z-Achsen-Kugelumlaufspindel / Vorschubspindel

Kategorie:

Präzisionsmechanisches Getriebeteil

Anwendbare Modelle:

FUJI NXT H02 und H02F Arbeitsköpfe

Produktübersicht

Die FUJI 2MGKHH012400 ist eine hochpräzise Z-Achsen-Schraube, auch bekannt als Kugelumlaufspindel oder Vorschubspindel, die in den H02- und H02F-Arbeitsköpfen der FUJI NXT SMT-Bestückungsautomaten verwendet wird. Sie ist das wichtigste mechanische Element, das für den Antrieb der Auf- und Abbewegung (Z-Achse) des Düsenschafts verantwortlich ist.

Dieses Bauteil wandelt die Drehbewegung des Z-Achsen-Motors in eine lineare vertikale Bewegung um, wodurch präzise Bauteilaufnahmehöhen und die Steuerung der Platzierungskraft ermöglicht werden.

Hauptmerkmale

Präzisionsgefertigte Kugelumlaufspindel
Bietet hohe Genauigkeit und Wiederholbarkeit bei der vertikalen Positionierung.

Glatte und reibungsarme Bewegung
Sorgt für eine Hochgeschwindigkeitsbewegung ohne Vibrationen für die Z-Achsen-Düsen-Einheit.

Langlebig und verschleißfest
Hergestellt aus hochfestem, wärmebehandeltem legiertem Stahl für eine lange Lebensdauer im Dauerbetrieb.

Unterstützt Hochgeschwindigkeits-Z-Achsen-Zyklen
Konzipiert für die schnellen Auf-/Abwärtsbewegungen der H02/H02F-Köpfe.

Spezifikationen (typisch)

Funktion im System

Arbeitet zusammen mit:

Z-Achsen-Motor
Lineare Führungsschienen
Düsenhalter / -schaft
Encoder oder Sensor für Z-Positionsrückmeldung

Steuert den vertikalen Hub der Düse, um Bauteile von Zuführungen aufzunehmen und mit kontrolliertem Druck auf die Leiterplatte zu platzieren.

Typische Ausfallerscheinungen

Unregelmäßigkeiten im Düsenhub
Vertikale Fehlausrichtung bei der Platzierung
Mechanische Geräusche während der Z-Bewegung
Ungenauigkeiten bei der Platzierungshöhe oder -kraft
Alarmcodes im Zusammenhang mit der Z-Achsen-Rückmeldung

Wartungshinweise

Reinigen und schmieren Sie die Schraube regelmäßig mit FUJI-zugelassenem Fett (z. B. AA6PT00).
Überprüfen Sie bei der Wartung des Kopfes auf Spiel, Verschleiß oder Fehlausrichtung.
Ersetzen Sie es immer durch Originalteile von FUJI, um die beste Passform und Leistung zu erzielen.

Zubehör – FUJI 2MGKHH012400 Z-Achsen-Schraube

Zugehörige Teilenummern – FUJI 2MGKHH012400 Z-Achsen-Schraube

Hinweise:

Beim Austausch der Z-Achsen-Schraube wird dringend empfohlen, die umliegenden Teile wie Lager, Kupplungen und Führungsblöcke zu überprüfen oder auszutauschen.
Verwenden Sie nur Originalteile von FUJI, um Präzision und Zuverlässigkeit zu gewährleisten.
Tragen Sie regelmäßig FUJI-spezifisches Fett auf, um die Leistung zu erhalten und den Verschleiß zu reduzieren.
Fehlausrichtung oder unsachgemäße Schmierung können zu Spiel, Vibrationen oder Z-Achsen-Positionierungsfehlern der Schraube führen.

FAQ-Leitfaden – FUJI 2MGKHH012400 Z-Achsen-Schraube (H02 / H02F Arbeitskopf)

1. Was ist die Funktion der FUJI 2MGKHH012400 Z-Achsen-Schraube?

Antwort:
Dieses Teil ist eine Präzisionskugelumlaufspindel, die die Drehbewegung des Z-Achsen-Motors in eine lineare vertikale Bewegung des Düsenhalters umwandelt. Sie ermöglicht es dem Arbeitskopf, Bauteile während des Pick-and-Place-Prozesses auf und ab zu bewegen.

2. Welche Arbeitsköpfe verwenden diese Schraube?

Antwort:
Die Schraube ist für Folgendes konzipiert:

H02 Arbeitskopf
H02F Arbeitskopf
Beide sind Teil der FUJI NXT SMT-Maschinenserie.

3. Mit welchen Komponenten arbeitet die Z-Achsen-Schraube zusammen?

4. Was sind Anzeichen für Verschleiß oder Ausfall der Schraube?

Die Düse bewegt sich nicht richtig auf/ab
Unregelmäßige oder geräuschvolle Z-Achsen-Bewegung
Fehler bei der Bauteilhöhe oder beim Aufnehmen
Erhöhte Platzierungsungenauigkeit
Achsenbezogene Alarme an der Maschine

5. Wie warte oder inspiziere ich die Schraube?

Reinigen Sie die Schraube regelmäßig von Staub und Schmutz
Schmieren Sie sie mit von FUJI empfohlenem Fett (z. B. AA6PT00)
Überprüfen Sie sie auf Anzeichen von Verschleiß, Spiel oder Spiel
Ersetzen Sie sie, wenn die Bewegung ungleichmäßig, geräuschvoll oder verzögert wird

6. Kann die Schraube unabhängig ausgetauscht werden?

Antwort:
Ja. Sie kann während der Kopfwartung ausgetauscht werden. Es ist jedoch darauf zu achten:

Die Schraube und die Führung richtig auszurichten
Ersetzen Sie die zugehörigen Lager oder Dichtungen, wenn sie abgenutzt sind
Stellen Sie sicher, dass die Ausrichtung von Kupplung und Motor korrekt ist
Kalibrieren Sie die Z-Achse nach der Installation

7. Technischer Überblick

8. Zugehörige Teilenummern

9. Muss ich nach dem Austausch neu kalibrieren?

Antwort:
Ja. Nach der Installation einer neuen Z-Achsen-Schraube ist es wichtig, den Z-Achsen-Verfahrweg neu zu kalibrieren und die Genauigkeit der Platzierungshöhe mithilfe der Ausrichtungs- oder Kopfprüfprogramme der Maschine zu überprüfen.

10. Wo erhalte ich Unterstützung oder Ersatzteile?

Antwort:

Über offizielle FUJI SMT-Händler
Oder zertifizierte SMT-Dienstleister
Stellen Sie sicher, dass Sie bei der Bestellung das genaue Kopfmodell (H02 oder H02F) und die Original-Teilenummer (2MGKHH012400) angeben.
