Produkteinführung FUJI 2EGTHA000202 / 2AGTHA010202 IPS Kamera Lichtbrett (H24 / H24G / H24S Arbeitskopf)

Nummern der Teile:

2EGTHA000202
2AGTHA010202 (Alternativ- oder zugehörige Teilenummer)

Produktbezeichnung:

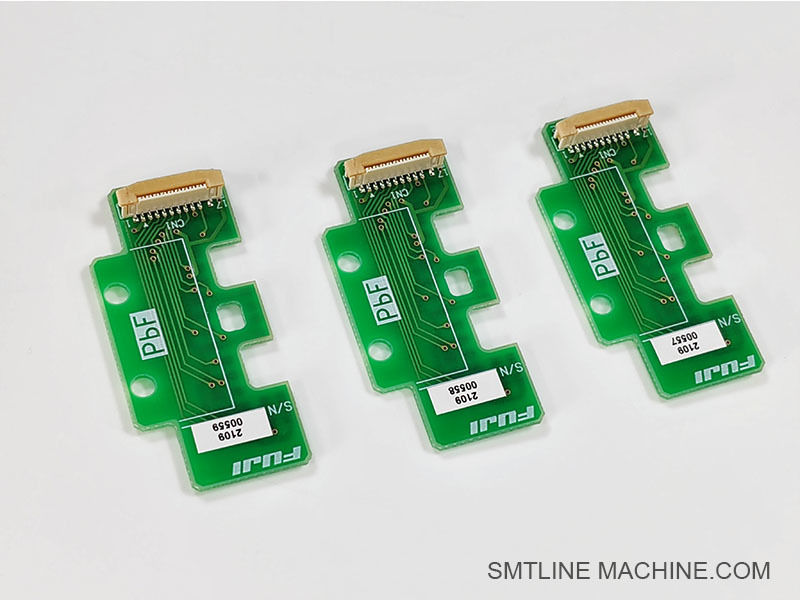

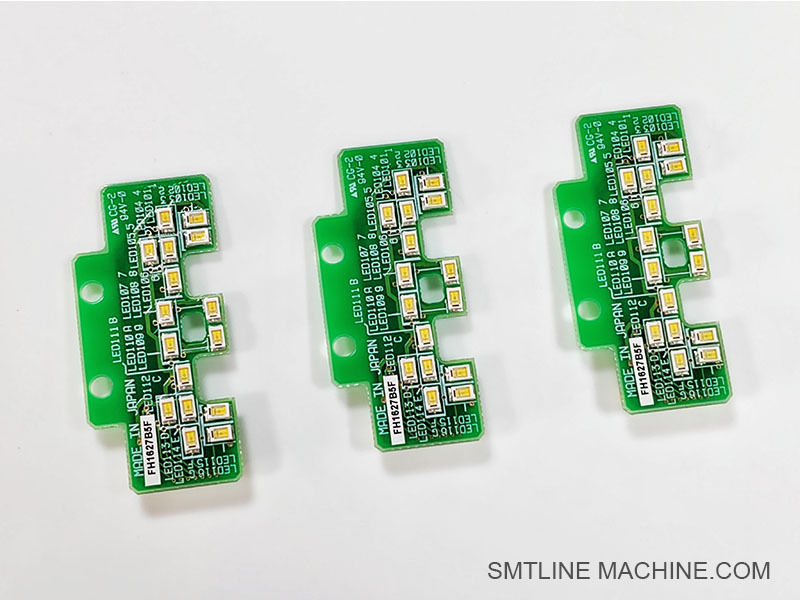

IPS-Kamera Lichtbrett / Beleuchtungseinheit

Kategorie:

Optisches Beleuchtungsmodul für Sehsysteme

Anwendbare Modelle:

FUJI NXT H24, H24G und H24S Arbeitsköpfe

Produktübersicht

Die FUJI 2EGTHA000202 / 2AGTHA010202 ist eine IPS (Image Processing System) Kamera Lichtbrett, verwendet in den H24, H24G und H24S Hochgeschwindigkeits Platzierung Köpfe.Steuerung der Beleuchtung des integrierten Sichtsystems (IPS-Kamera), um eine präzise Komponentenerkennung zu gewährleisten, Ausrichtung und Qualitätskontrolle.

Wesentliche Merkmale

LED-Beleuchtung mit hoher Intensität
Entworfen, um Schatten zu beseitigen und die Sichtbarkeit der Bauteile während der Bildgebung zu verbessern.

Optimiert für IPS-Kameras
Kalibriert, um mit dem integrierten Kamerasystem des Kopfes für einen optimalen Kontrast und eine optimale Auflösung zu arbeiten.

Kompakt und kopfintegriert
Direkt in den Arbeitskopf in der Nähe der Sichtvorrichtung montiert, um eine gleichbleibende Beleuchtung in einem engen Raum zu gewährleisten.

Präzisionsoptische Unterstützung
Unterstützt eine hohe Geschwindigkeit und hohe Genauigkeit der Bildverarbeitung während der SMT-Operationen.

Typische Anwendungen

Beleuchtet Komponenten unter der IPS-Kamera während:

Komponentenerkennung
Orientierungserkennung
Überprüfung der Anwesenheit/Abwesenheit
Verwendet bei schnellen Überprüfungen in NXT-Systemen.

Spezifikationen (typisch)

Instandhaltungs- und Ersatznoten

Reinigen Sie die Oberfläche vorsichtig mit antistatischen Tüchern, um Kontamination zu vermeiden.
Berühren Sie die LED nicht direkt, um ESD-Schäden zu vermeiden.
Wenn die Beleuchtung schwach oder uneben wird, ersetzen Sie die Leiterplatte, um die Bildqualität zu erhalten.
Kompatibel nur mit bestimmten Kopftypen (H24-Serie)

Verwandtes Zubehör IPS-Kamera-Lichtbrett

Verwandte Teilenummern IPS-Kamera-Lichtbrett

Anmerkungen:

Das Lichtbrett ist keine eigenständige Bildgebungseinrichtung ­ es muss mit der entsprechenden IPS­Kamera und dem Steuer­PCB verwendet werden.
Überprüfen Sie immer das Modell des Kopfes (H24, H24G, H24S) vor der Bestellung, da das Design der Lichtplatte leicht variieren kann.
Wenn das Board ausgetauscht wird, prüfen Sie auch die Kabel- und Firmware-Kompatibilität mit dem PCB des Kopfes.

FAQ-Leitfaden FUJI 2EGTHA000202 / 2AGTHA010202 IPS-Kamera Lichtbrett

Anwendbar für: H24, H24G, H24S Arbeitsköpfe

1Was ist die Funktion dieses Teils?

Antwort:
Das IPS-Kamera-Lichtbrett sorgt für einheitliche LED-Beleuchtung für die interne Bildverarbeitungskamera (IPS) des Arbeitskopfes.Hochkontrastbildgebung von Bauteilen zur visuellen Inspektion und Ausrichtung bei Hochgeschwindigkeits-Pick-and-Place-Betrieb.

2Warum ist diese Beleuchtung wichtig?

Antwort:
Das Lichtbrett stellt sicher:

Richtige Komponentenerkennung
Genaue Rotations- und Ausrichtungserkennung
Verbessertes Bildkontrast für das IPS-System
Ohne richtige Beleuchtung kann es zu Sehfehlern oder Fehlausrichtung kommen.

3Welche Kopftypen sind kompatibel?

Antwort:
Diese Lichtplatte ist mit folgenden Arbeitsköpfen kompatibel:

H24
H24G
H24S
Wird auf FUJI NXT II / III Platziermaschinen verwendet.

4Wo befindet sich das Lichtbrett?

Antwort:
Das Lichtbrett ist in der Nähe des IPS-Kameraobjektivs, innerhalb des Arbeitskopfes, eingebaut.

5- Was sind die häufigsten Symptome?

6Wie soll ich dieses Lichtbrett pflegen?

Antwort:

Die Oberfläche mit einem antistatischen Tuch sanft reinigen
Vermeiden Sie direkten Kontakt mit LEDs oder Schaltkreisen
Überprüfen Sie die Verkabelung und Anschlüsse während des Hauptbetriebs
Ersetzen Sie, wenn das Licht spürbar schwach, flackert oder versagt ist

7Kann das Brett unabhängig voneinander ersetzt werden?

Antwort:
Es handelt sich um eine modulare Komponente, die einzeln ausgetauscht werden kann, wobei jedoch darauf geachtet werden sollte:

Aus- und Entlade-ESD
Verwenden Sie die richtigen Montage-Schrauben
Verbinden Sie das Kabel wieder mit der Leiterleiterplatte
Überprüfung der Ausrichtung und Prüfung der Sehleistung nach dem Austausch

8Welche Teile sind mit diesem Brett verbunden?

9Sind die Teilnummern austauschbar?

Antwort:
Ja. 2EGTHA000202 und 2AGTHA010202 beziehen sich auf dieselben oder kompatible Versionen der IPS-Leuchtenplatine für H24-Kopfköpfe. Verwenden Sie die Nummer, die mit Ihrer BOM oder Maschinenspezifikation übereinstimmt.

10Erfordert es Firmware oder Software-Einstellungen?

Antwort:
Für das Lichtbrett selbst sind keine Softwareänderungen erforderlich, jedoch können seine Helligkeit und das Timing über die IPS-Visionssteuerungseinstellungen in der FUJI-Systemoberfläche konfiguriert werden.
