FUJI 2AGKHA014000 AA66W00 V12 Arbeitskopf IPS-Kamera SMT Ersatzteile

FUJI2AGKHA014000 AA66W00 V12 Arbeitskopf IPS-Kamera
Unsere Firma ist seit 11 Jahren in Betrieb und wird definitiv Ihre beste Wahl mit garantierter Qualität und schneller Lieferung sein

Produktübersicht

Teilnummer: 2AGKHA014000
Modell: AA66W00

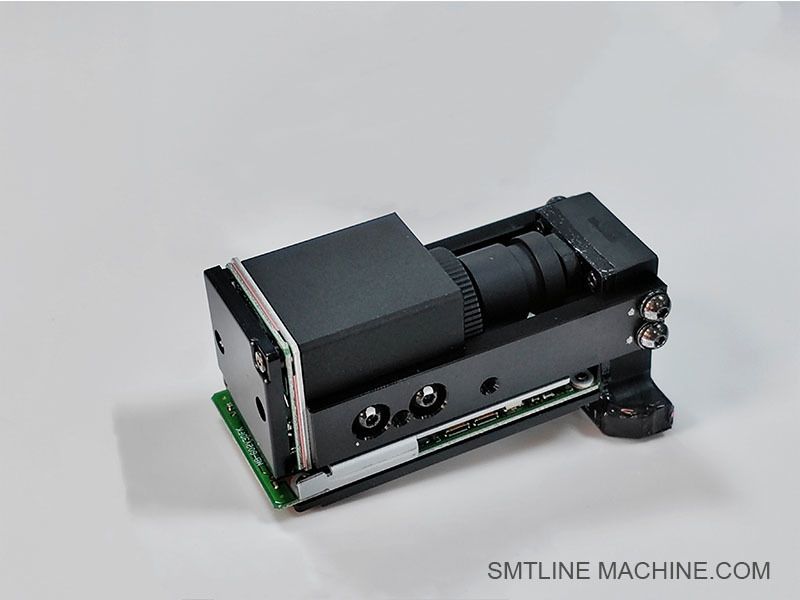

Name des Bauteils: IPS-Kamera (Bildverarbeitungssensor)
Anwendbare Maschine: FUJI NXT-Serie
Funktion: Im Arbeitskopf integrierte Kamera des Vision-Systems zur schnellen und präzisen Komponentenerkennung und Kalibrierung der Platzierung.

Wesentliche Merkmale

1. Hochgenaue Bilderkennung
Die IPS-Kamera erfasst hochauflösende Bilder von Komponenten und PCB-Positionen während der Aufnahme und Platzierung, so dass das System die genaue Position, Ausrichtung,und Ausrichtung der Bauteile vor der Montage.

2. Mehrwinkel-Haltungserkennung
Fähig, die Ausrichtung der Bauteile in mehreren Winkeln zu erfassen, einschließlich seitlicher Ansichten, um falsche Platzierungen zu verhindern und Qualitätskonsistenz zu gewährleisten.

3Kompaktes und leichtes Design
Das leichte Kamera-Modul ist direkt in den Arbeitskopf (ca. 2,5 kg Gesamtgewicht für den Kopf) integriert und ermöglicht eine schnelle Bewegung und eine präzise Steuerung bei geringer mechanischer Trägheit.

Spezifikationen und Vereinbarkeit

Verwendung und Ersatz

Dieses Teil wird normalerweise während der regelmäßigen Wartung ersetzt oder wenn bei der Aufnahme von Bildern, Ausrichtungsfehlern oder fehlgeschlagener Seherkennung beim Platzierungsprozess Probleme auftreten.
Die Installation erfordert eine Kalibrierung der Ausrichtung mit der Maschinensoftware.
Es handelt sich um ein echtes FUJI-Teil oder kann über Drittlieferanten als kompatibles Ersatzteil erhältlich sein.

Zusammenfassung

Die IPS-Kamera FUJI AA66W00 (2AGKHA014000) ist ein wichtiger Bestandteil des V12-Arbeitskopfes für die FUJI NXT SMT-Plattform.und kompakte Integration sorgen für präzise, eine zuverlässige Platzierung der Bauteile, was zur Verbesserung der Gesamtproduktionserträge und Effizienz beiträgt.

Verwandtes Zubehör für FUJI AA66W00 IPS-Kamera (V12-Kopf)

Optionale Werkzeuge und Zubehör

Kalibriergeräte/Lösungsgegenstände ️ Bei Wartung oder Austausch der IPS-Kamera verwendet.
Vision Alignment Software Modul Optionale Software-Dienstprogramme, die auf FUJI NXT-Systemen zum IPS-Bildtuning verwendet werden.
Kabel/Anschlüsse Spezifische Kamera-Signal- oder Stromkabel (kontaktieren Sie FUJI oder den Lieferanten für entsprechende Spezifikationen).
FUJI Vision System Linsenreinigung Kit

Verwandte Teilenummern für FUJI AA66W00 IPS-Kamera (V12-Kopf)

Diese Bauteilnummern können je nach FUJI NXT-Generation (I/II/III) und Maschinenkonfiguration leicht variieren.

FAQ-Leitfaden

Produktbezeichnung: FUJI IPS-Kamera

Modell: AA66W00

Teilnummer: 2AGKHA014000

Verwendung: FUJI NXT V12 Arbeitskopf (auch kompatibel mit H24)

1. Was ist die Funktion der IPS-Kamera AA66W00?

Die IPS-Kamera (Image Processing Sensor) ist in den V12-Arbeitskopf integriert.

Erstellen Sie hochauflösende Bilder von Komponenten und PCB-Pads.
Position, Ausrichtung und Neigung der Bauteile vor der Platzierung erkennen.
Unterstützung bei der Korrektur des Platzierungsverschiebens zur Gewährleistung einer hohen Genauigkeit.

2Wo ist die Kamera?

Die IPS-Kamera ist direkt hinter der Düsenwelle eingebettet und arbeitet in Verbindung mit der Kopfdrehung (R-Achse) und den Komponentenabholmechanismen.

3Was sind die entsprechenden Teilnummern?

Einige häufig verbundene Teile:

AA66W08 Alternative Version der IPS-Kamera
2AGTHA009100 ️ Düsenwelle
2AGTHA005807 Mechanische Ventile
H11352 / H50844
H4897A ′ Lager für die Kopf-Achse
PM09NR4 R-Achsenmotor
GGAJ0403 / 3216

4. Wann sollte die IPS-Kamera ausgetauscht werden?

Ersetzen oder warten Sie die Kamera, wenn:

Das Sehsystem erkennt keine Komponenten.
Komponentenplatzierungsgenauigkeit verschlechtert sich.
Häufig treten Fehler wie "Vision Capture Failure" oder "Component Angle misalignment" auf.
Wenn man die Linse mit dem Blick untersucht, zeigt man, daß sie verschwommen oder schmutzig ist und nicht gereinigt werden kann.

5Ist eine Kalibrierung nach dem Austausch erforderlich?

Nach dem Austausch der IPS-Kamera:

Durchführung der Kopf-Ausrichtung und Kalibrierung mit Hilfe von FUJI-Softwarewerkzeugen.
Verwenden Sie für die Sichtkorrektur weiße Kalibriertabletten (z. B. 3216).
Sicherstellung der Firmware/Software-Kompatibilität für eine ordnungsgemäße Kamerakommunikation.

6Kann AA66W00 durch AA66W08 ersetzt werden?

Ja, AA66W08 ist eine häufig verwendete kompatible Version. Überprüfen Sie jedoch immer die mechanische und Firmware-Kompatibilität mit Ihrem NXT-System, bevor Sie es austauschen.

7Wird die Kamera sowohl für die Aufnahme als auch für die Platzierung verwendet?

Ja, es ist beteiligt an:

Scannen vor der Abholung zur Überprüfung der Präsenz und Bereitschaft der Düse.
Inspektion nach der Abholung zur Bestätigung der Ausrichtung und Ausrichtung der Bauteile.
Anpassung vor der Platzierung, um festgestellte Verschiebungen auszugleichen.

8. Ist die IPS-Kamera mit H24 oder anderen Köpfen kompatibel?

Obwohl sie hauptsächlich für den V12-Kopf ausgelegt ist, können ähnliche oder identische IPS-Kameramodule (z. B. AA66W08) in NXT-Plattformen über H24- oder H12HSQ-Kopf verteilt werden.je nach Erzeugung und Konfiguration.

9- Braucht es Wartung?

Reinigen Sie die Linse regelmäßig mit einem statischen Reinigungsmittel.
Stellen Sie sicher, dass die Arbeitsumgebung staubfrei ist.
Filterblätter (z. B. 2EGTHA000202) zum Schutz der Kameraoptik ersetzen.
