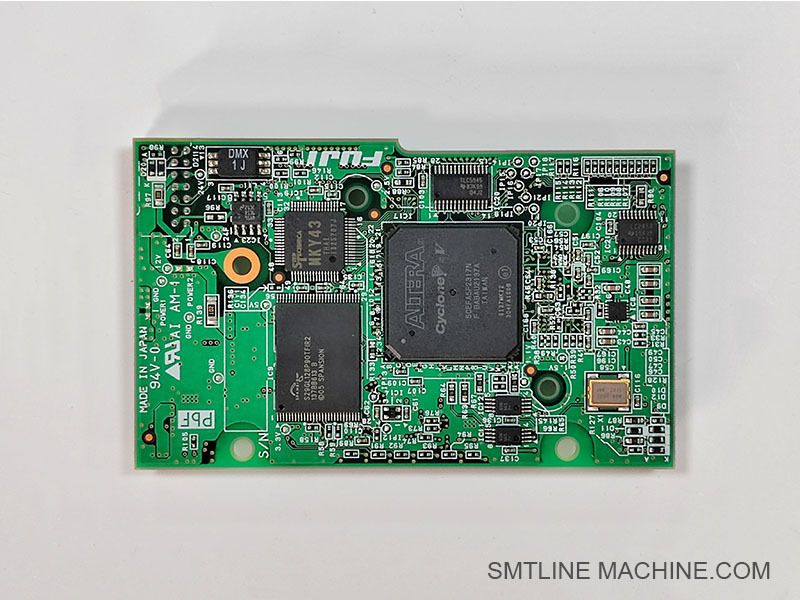

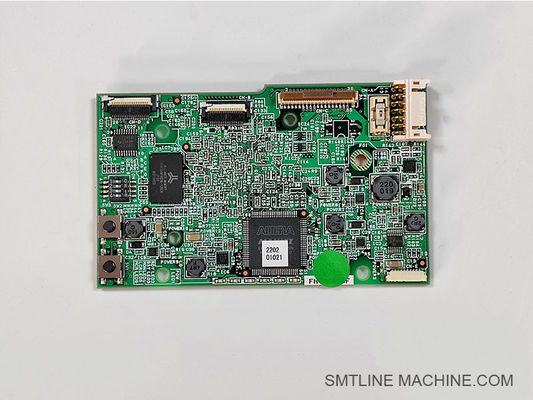

FUJI 2AGKHA012000 H24S Arbeitskopf IPS-Kamera-Motherboard

FUJI2AGKHA012000 H24S Arbeitskopf IPS Kamera-Hauptplatine
Unser Unternehmen ist seit 11 Jahren tätig und wird mit garantierter Qualität und schneller Lieferung definitiv Ihre beste Wahl sein.

Produktübersicht

Teilenummer: 2AGKHA012000
Name: IPS Kamera-Hauptplatine
Maschine: FUJI NXT Serie – H24S Bestückung/Arbeitskopf
Marke: FUJI
Zustand: Neu, ISO/CE-zertifiziert

Hauptmerkmale & Funktionen

Kern-Bildverarbeitungs-Hauptplatine für die integrierte IPS (Image Processing Sensor) Kamera.
Enthält wesentliche Komponenten—Bildsensor, Kameraprozessor, Strom- & Datenschnittstellen—zur Erkennung und Überwachung der Bauteilaufnahme und -platzierung

Technische Daten & Details

Ursprung: Japan / China (hergestellt für FUJI NXT Linien)
MOQ: 1 Stück; typische Lieferzeit 1–5 Tage.
Zertifizierungen: ISO / CE-Standards.
Verpackung: Sichere Verpackung gemäß FUJI/Yusheng-Standards—Papier, Karton oder Holzkiste.

Anwendungen

Dient als zentrale Bildverarbeitungsplatine im H24S Arbeitskopf und ermöglicht Echtzeit-Bildverarbeitung für die Ausrichtung und Platzierungsgenauigkeit von Bauteilen.
Schnittstellen mit dem Kameramodul, mechanischen Systemen und der Hauptsteuerung, um einen reibungslosen Pick-and-Place-Betrieb zu gewährleisten.

Kaufinformationen

Wird oft als „Arbeitskopf IPS Kamera-Hauptplatine“ oder „H24S IPS Platine“ auf Lieferantenseiten gelistet.
Preise sind verhandelbar—typische Lieferanten bieten MOQ = 1 Einheit an. Schnelle Lieferung verfügbar.
Unterstützung der Zahlung per T/T, L/C, PayPal, Western Union usw..

Zusammenfassung

Die 2AGKHA012000 IPS Kamera-Hauptplatine ist ein echtes FUJI-Ersatzteil, das für den H24S Arbeitskopf unerlässlich ist. Sie treibt die für die präzise Bauteilplatzierung in FUJI NXT-Plattformen wesentlichen Bildverarbeitungsfähigkeiten an. Mit produktionsbereiten Spezifikationen und schneller Verfügbarkeit ist sie ideal für Wartung, Reparaturen oder Upgrades.

Zugehörige Teilenummern für 2AGKHA012000 (H24S IPS Kamera-Hauptplatine)

Hinweise:

Diese Teile sind elektrisch oder mechanisch mit der IPS Kamera-Hauptplatine im H24S Arbeitskopf verbunden.
Bestätigen Sie immer die Kompatibilität mit Ihrer genauen NXT-Modellgeneration (I / II / III) und Firmware-Version.
Beim Austausch der IPS-Hauptplatine ist oft eine gepaarte Kamerakalibrierung (mit AA66W00) erforderlich.

Zugehöriges Zubehör für FUJI 2AGKHA012000 (H24S IPS Kamera-Hauptplatine)

Hinweise:

Dieses Zubehör ist entscheidend für die Installation, den Austausch, die Kalibrierung und die langfristige Stabilität des IPS-Systems.
Einige Teile (z. B. Kabel, Filter) sind Verbrauchsmaterialien und sollten für die routinemäßige Wartung auf Lager gehalten werden.
Beim Austausch der Hauptplatine ist oft eine Neukalibrierung der Kamera und der Düse erforderlich.

FAQ-Leitfaden

Produktname: IPS Kamera-Hauptplatine

Teilenummer: 2AGKHA012000

Verwendet in: FUJI NXT Serie – H24S Arbeitskopf

1. Was ist die Funktion dieser Hauptplatine?

Die 2AGKHA012000 ist die Hauptsteuerplatine für die IPS (Image Processing Sensor) Kamera, die am H24S Arbeitskopf installiert ist. Sie handhabt:

Bildsignalverarbeitung
Kommunikation mit dem Host-System
Kamerastromverwaltung
Koordination mit Kopf- und Düsenbetrieb

2. Wo ist sie installiert?

Sie ist im H24S Arbeitskopf installiert und direkt mit der IPS-Kameraeinheit (z. B. AA66W00), dem Düsenschaft-Controller und den Magnetventilen verbunden. Sie fungiert als Gehirn für die Bildverarbeitungsaufgaben der Kamera.

3. Wann sollte die IPS Kamera-Hauptplatine ausgetauscht werden?

Sie müssen sie möglicherweise austauschen, wenn:

Die IPS-Kamera keine Bilder aufnehmen kann.
Bildverarbeitungs-Systemfehler wie „Kamera-Timeout“ oder „Datenübertragungsfehler“ auftreten.
Verbrannte Komponenten oder physische Schäden auf der Platine gefunden werden.
Der Kopf weist eine Ausrichtungs- oder Bildkalibrierungsdrift auf, die nach der Neukalibrierung bestehen bleibt.

4. Welche Teile sind mit dieser Hauptplatine verbunden?

5. Ist eine Kalibrierung nach dem Austausch dieser Platine erforderlich?

Ja. Nach dem Austausch der Hauptplatine:

Führen Sie die Bildausrichtung und den Weißabgleich mit einer Kalibrierungstafel durch.
Führen Sie die Kopf- und Düsen-Nulllage über die FUJI-Systemschnittstelle aus.
Bestätigen Sie die Firmware-Kompatibilität, wenn Sie Teile über verschiedene Kopfgenerationen hinweg mischen.

6. Wie unterscheidet sich dies vom V12 IPS-System?

Obwohl die Funktion ähnlich ist, ist diese Platine spezifisch für den H24S Arbeitskopf.
Der V12 und der H24 teilen ähnliche Bildverarbeitungsstrukturen, aber das Hauptplatinendesign, die Anschlüsse und die Firmware sind oft unterschiedlich.

7. Welche Vorsichtsmaßnahmen sollte ich beim Austausch treffen?

Schalten Sie die Stromversorgung immer aus und entladen Sie statische Elektrizität, bevor Sie die Platine handhaben.
Verwenden Sie antistatische Handschuhe und Erdungsbänder.
Überprüfen Sie alle Anschlüsse, insbesondere die Kamera-Signal- und Stromkabel, doppelt.
Ziehen Sie alle Befestigungsschrauben fest an und vermeiden Sie ein zu starkes Anziehen.

8. Zusammenfassung

Die 2AGKHA012000 IPS Kamera-Hauptplatine ist eine wichtige elektronische Komponente des H24S Arbeitskopfes, die sicherstellt, dass die visuelle Erkennung und die Platzierungskorrektur mit Geschwindigkeit und Präzision durchgeführt werden. Eine ordnungsgemäße Handhabung, Installation und regelmäßige Kalibrierung sind unerlässlich, um die Produktionsqualität aufrechtzuerhalten.
