V-CUT-Messer-Typen-PCB-Boardsplitter, SMT-Glasfaser-Boardsplitter, verringert die innere Belastung HD-912B

V-CUT-Messertyp-Leiterplattentrenner, Glasfaserplattentrenner, reduziert innere Spannungen HD-912B
Unser Unternehmen ist seit 11 Jahren in Betrieb und wird mit garantierter Qualität und schneller Lieferung definitiv Ihre beste Wahl sein

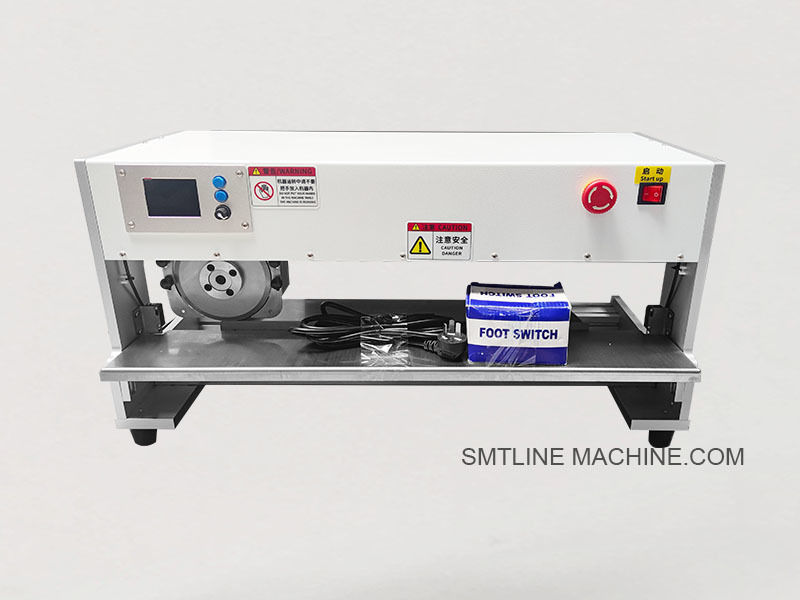

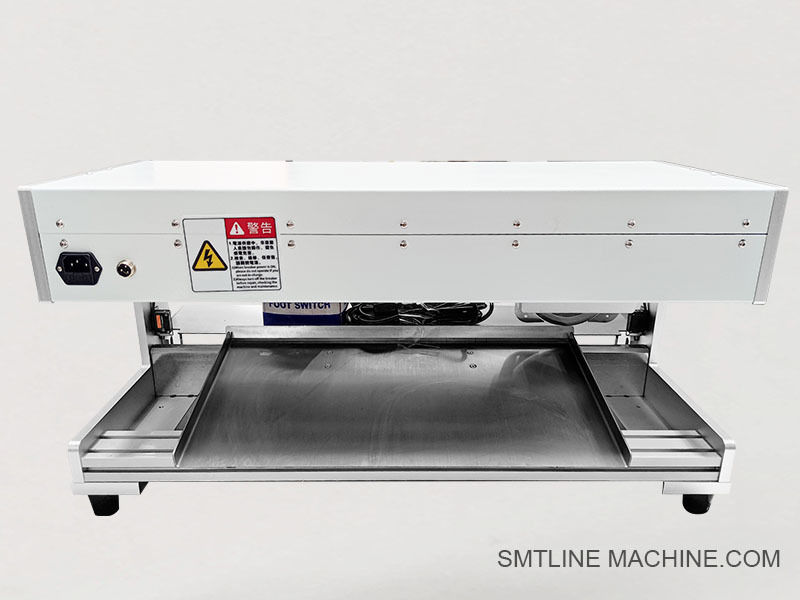

Produkteinführung – HD-912B V-CUT-Messertyp-Leiterplattentrenner
Der HD-912B V-CUT-Leiterplattentrenner ist eine Präzisions-Depaneliermaschine, die zum Trennen von vorgeritzten (V-Nut-)Leiterplatten entwickelt wurde. Er ist ideal für Glasfaser (FR4), Aluminium und Verbundplatten. Der HD-912B verwendet eine kreisförmige obere Klinge und eine lineare untere Klinge, um saubere, gratfreie Schnitte zu erzielen und gleichzeitig innere Spannungen zu minimieren, wodurch eine Beschädigung der Komponenten während des Depanelierprozesses verhindert wird.

Hauptmerkmale
V-CUT-Messerstruktur: Ausgestattet mit hochpräzisen kreisförmigen und linearen Klingen für einen reibungslosen Schnitt.
Stressfreier Betrieb: Reduziert mechanische Belastungen der empfindlichen Komponenten während der Trennung.
Einstellbare Schnittgeschwindigkeit: Geeignet für verschiedene Leiterplattenmaterialien und -dicken.
Kompaktes Design: Tischplatten-Grundfläche, geeignet für Produktionslinien oder Einzelstationen.
Sicherheitsmerkmale: Enthält Not-Aus-Taste, Klingenschutz und geräuscharmes Design.

Technische Daten

Anwendungen
SMT-Produktionslinien
EMS-Fabriken
LED-Leuchtenplatten-Trennung
Jede Anwendung, die ein sicheres, präzises Leiterplatten-Depanelieren erfordert








Zubehör – HD-912B Leiterplattentrenner
1. Klingen (Schneidemesser)
Obere Kreisklinge (Standardtyp):
Teilenummer: HD-912B-B01
Untere Linearklinge (verstärkter / hochbelastbarer Typ):
Teilenummer: HD-912B-B02
Klingenabstandshalter-Set (zur Einstellung des Klingenspiels)
Klingenaufbewahrungskoffer (zur sicheren Aufbewahrung von Ersatzklingen)

2. Mechanisches Zubehör
Führungsschienen – Für die Plattenausrichtung und stabile Zuführung
Einstellbare Auflageplattform – Unterstützt längere Leiterplatten während des Schneidens
Einstellknöpfe zur Klingeneinstellung
Leiterplatten-Klemmen-Set – Hält Leiterplatten während des Schneidens sicher fest

3. Elektrische Komponenten
Steuerplatine (Leiterplatten-Controller)
Teilenummer: HD-912B-C01
Drehknopf / Potentiometer zur Geschwindigkeitsregelung
Hauptschalter
Not-Aus-Schalter-Baugruppe
Antriebsmotor – Modell: HD-912B-M01

4. Wartungs- und Sicherheitszubehör
Staubschutzabdeckung / transparente Schutzvorrichtung
Reinigungsbürste & Anti-Statik-Wischtuch-Kit
Schmierölflasche
Werkzeuge zur Klingenwartung (Inbusschlüssel, Drehmomentschlüssel)
Sicherheitsetikett / Indikator-Set

5. Optionale Upgrades
Fußpedalschalter – Für die manuelle Klingenaktivierung
Fördersystem – Zur Integration in die Produktionslinie
Beleuchtungsmodul – LED-Licht für klare Sicht beim Schneiden
Antistatikmatte oder Handgelenkbandanschluss









Zugehörige Teilenummern für V-CUT-Messertyp-Leiterplattentrenner HD-912B
1. Klingenbezogene Teilenummern
HD-912B Standardklinge
HD-912B verstärkte Klinge
Ersatzklingen (z. B. gezahnte Klinge, flache Klinge)
2. Hauptmaschinenkomponenten
HD-912B Hauptsteuerplatine
Motormodellnummer
Zuführungsschiene, Klemme und andere mechanische Teile Teilenummern
3. Verbrauchsmaterialien und Zubehörteile
Teilenummer der Staubabscheider-Filterpatrone
Schmierölmodell
Teilenummern für Schutzabdeckung und Sicherheitszubehör
4. Ersatzteil-Kits
Standard-Wartungskit
Klingenwartungskit
Mechanisches Wartungskit




FAQ-Leitfaden – HD-912B V-CUT-Leiterplattentrenner
1. Wofür wird der HD-912B Leiterplattentrenner verwendet?
Der HD-912B wird zum Trennen von Leiterplatten (Leiterplatten) entlang vorgeritzter V-Nuten verwendet. Er ist für Glasfaser-, FR4- und Aluminiumplatten geeignet. Er reduziert innere Spannungen und verhindert eine Beschädigung der Komponenten während des Depanelierens.

2. Welche Art von Platten kann er schneiden?
Material: Glasfaser (FR4), Aluminium, Verbundplatten
Dickenbereich: 0,6 mm – 3,5 mm
Plattentypen: Nur V-Nut-Leiterplatten (nicht geeignet für vollständig geroutete Platten)

3. Was sind die Hauptmerkmale des HD-912B?
V-CUT-Messerkonstruktion für stressfreie Trennung
Einstellbare Schnittgeschwindigkeit
Doppelklingensystem (obere und untere Klinge)
Kompaktes Tischdesign
Kein Staub oder Vibrationen während des Betriebs

4. Was sind die zugehörigen Teilenummern?
Standardklinge: HD-912B-B01
Verstärkte Klinge: HD-912B-B02
Steuerplatine: HD-912B-C01
Motor: HD-912B-M01
Wartungskit: HD-912B-K01
(Hinweis: Diese können je nach Hersteller variieren. Überprüfen Sie dies immer beim Lieferanten.)

5. Wie oft sollten die Klingen ausgetauscht werden?
Typischerweise nach 100.000 bis 300.000 Schnitten, abhängig vom Leiterplattenmaterial
Sofort ersetzen, wenn Grate oder Risse auftreten

6. Wie wird die Wartung durchgeführt?
Reinigen Sie die Klingen nach dem täglichen Gebrauch
Schmieren Sie die beweglichen Teile wöchentlich
Überprüfen Sie die Kabel der Steuerplatine und des Motors monatlich
Ersetzen Sie abgenutzte Klingen oder Filter nach Bedarf

7. Ist die Verwendung sicher?
Ja. Der HD-912B enthält:
Klingensicherheitsabdeckung
Not-Aus-Taste
Geräuscharmes, vibrationsfreies Design

8. Kann er in einer SMT-Produktionslinie verwendet werden?
Ja. Er ist ideal für das Inline- oder Offline-Leiterplatten-Depanelieren in SMT/EMS-Fertigungsumgebungen.

9. Unterstützt er die Anpassung?
Einige Lieferanten bieten möglicherweise Folgendes an:
Anpassung der Klingenform
Schienen zur Breitenanpassung
Fußpedal-Steuerungsoption

10. Wo erhalte ich Unterstützung oder Ersatzteile?
Wenden Sie sich an den Originalhersteller oder einen autorisierten Händler. Geben Sie bei der Anforderung von Teilen die Seriennummer der Maschine an.
