L-Typ-PCB-Downloader für effiziente SMT-Linienautomatisierung und Board-Handling

PCB-Downloader des Typs L- Ich weiß.

Unsere Firma ist seit 11 Jahren in Betrieb und wird definitiv Ihre beste Wahl mit garantierter Qualität und schneller Lieferung sein



Einführung des Produktes L-Typen-PCB-Downloader (Unloader)

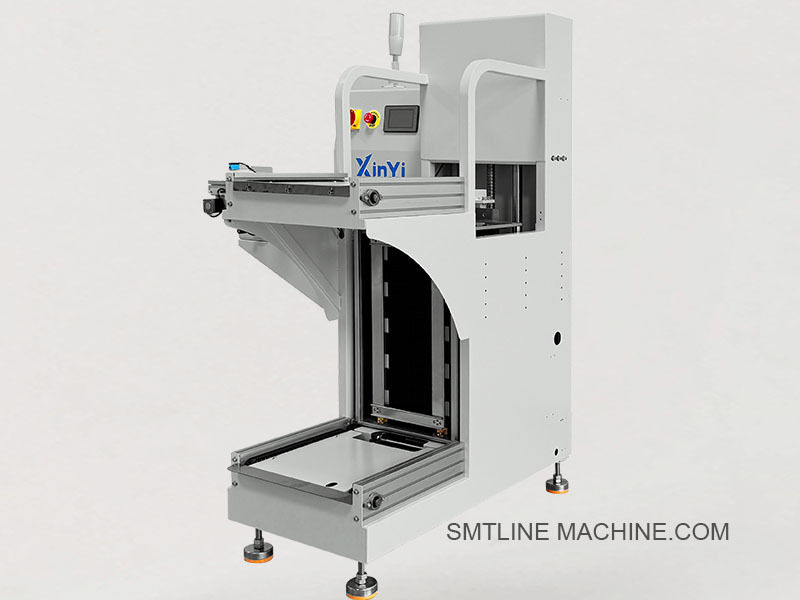

Der L-Type-PCB-Downloader, auch als L-Type-PCB-Unloader bekannt, wird am Ende einer SMT-Produktionslinie verwendet, um fertige PCB automatisch in Speichermagazinen zu entladen.Die L-förmige Struktur stellt das Magazinregal senkrecht zum Förderer, so dass der Bodenplatz eingespart wird und der Umgang mit Zeitschriften in kompakten Umgebungen erleichtert wird.

Wesentliche Merkmale

L-förmige Lagerung: Optimiert die Bodenanordnung, indem die Lagerung in einem 90-Grad-Winkel zum Förderband erfolgt.
Vollautomatisches Entladen: Übertragen von PCBs aus dem Förderer in die Magazine-Slots mit einem Schubarm- und Hebesystem.
Touchscreen-Betrieb: intuitive HMI zur Einstellung von Betriebsmodus, Aufzugssteuerung und Diagnose.
Programmierbare Schlitzsteuerung: Unterstützt leeren Schlitz-Skip, einstellbare Entladungsspitze und vollständige Magazine-Erkennung.
SMEMA-kompatibel: Ermöglicht die Inline-Kommunikation mit AOI, Reflow oder Inspektionsgeräten.
Sichere und stabile Konstruktion: Aluminiumrahmen mit ESD-sicherer Konstruktion, Notstoppknopf und Schutzdeckel.

Technische Spezifikation

Anwendungen

Entladen von PCB am Ende der Linie in SMT/EMS-Produktionslinien
Häufig nach Rückflussöfen, AOI, Funktionstester verwendet
geeignet für starre, halbflexible oder LED-PCBs

Verwandte Zubehörteile L-Typen-PCB-Downloader/Unloader

1. Zeitschrift & Handling Zubehör

2. Mechanische Bauteile

3. Elektrische und Steuerkomponenten

4. Pneumatisches Zubehör

5. Wartungsinstrumente und Sicherheitszubehör

6. Optionale Upgrades

Verwandte Teilenummern L-Typ PCB-Downloader / Unloader

1. Magazin und Handlingteile

2. Mechanische Bauteile

3. Elektrische und Steuerkomponenten

4. Pneumatisches Zubehör

5. Wartung und optionale Komponenten

FAQ-Leitfaden L-Type PCB Downloader / Unloader

1. Wofür wird der L-Typ-PCB-Downloader verwendet?

Der L-Typen-PCB-Downloader (auch als PCB-Unloader bezeichnet) wird am Ende der SMT-Produktionslinie verwendet, um fertige PCB automatisch vom Förderer in Lagermagazinen zu empfangen und zu entladen.Es sorgt für Sicherheit, eine effiziente Handhabung der fertiggestellten Bretter.

2Warum heißt es “L-Typ”?

Da das Magazinregal in einem Winkel von 90° (perpendikular) zur PCB-Fahrbahnrichtung angeordnet ist, bildet es eine L-Form.

3Welche PCBs kann er entladen?

Standardstarre PCB
LED-Leuchtenplatten
Platten aus Aluminium oder Glasfaser (FR4)
PCB-Größe typischerweise von 50 × 50 mm bis 330 × 250 mm (anpassbar)

4Welche sind die kompatiblen Magazine?

355 × 320 × 563 mm (Standard)
390 × 320 × 570 mm (optional)
Auf Anfrage werden benutzerdefinierte Zeitschriftengrößen unterstützt

5Was sind die Hauptmerkmale?

L-Form-Magazinplatzierung für eine kompakte Linienstruktur
Vollautomatische PCB-Ladung in Magazine
Berührungsschirm + Steuerungssystem
Programmierbarer Schlittschritt und Funktion "Skip-empty"
SMEMA-Schnittstelle kompatibel
Sicherheitseinsperrungen und Notbremsknopf
Aluminiumrahmen mit antistatischer Oberfläche

6. Was ist die Zykluszeit pro PCB?

Ungefähr 6~10 Sekunden pro Brett, abhängig von der Größe des Brettes und der Schubgeschwindigkeit

7Welche Sicherheitsfunktionen sind enthalten?

Notstoppschalter
Schließende Abdeckungen für bewegliche Teile
Fehlermelder und Klappergeräusch
Optional: Sicherheitslichtvorhang (für den Schutz des Bedieners)

8Was sind die wichtigsten austauschbaren Teile?

Schubarmmontage
Aufzugsmotor oder -zylinder
Sensoren (photoelektrische oder Slot-Erkennung)
Touchscreen-Panel
Elektromagnetische Ventile und pneumatische Schläuche
mit einem Durchmesser von mehr als 50 cm3

9Welche Wartung ist erforderlich?

Täglich: Reinigen des Förderers, nach losen Teilen suchen
Wöchentlich: Inspektion der Sensoren und des Schubmechanismus
Monatlich: Schmierhebeführer und Luftdruckkontrollsystem
Wenn nötig: Verschleierte Teile (Gürtel, Zylinder, Sicherungen) austauschen

10Kann es mit MES oder Barcode-Systemen integriert werden?

Ja, viele Modelle unterstützen die Integration mit:

Erhebung von MES-Daten
Inline-Barcode-Scanner
Rückverfolgbarkeitssysteme

11- Ist die Anpassung möglich?

Sie können anfordern:

Änderungen der Magazine-Größe
Anpassung der Förderbreite
Zusätzliche E/A-Ports oder Netzwerkmodule
Außensignalturm oder -schall
