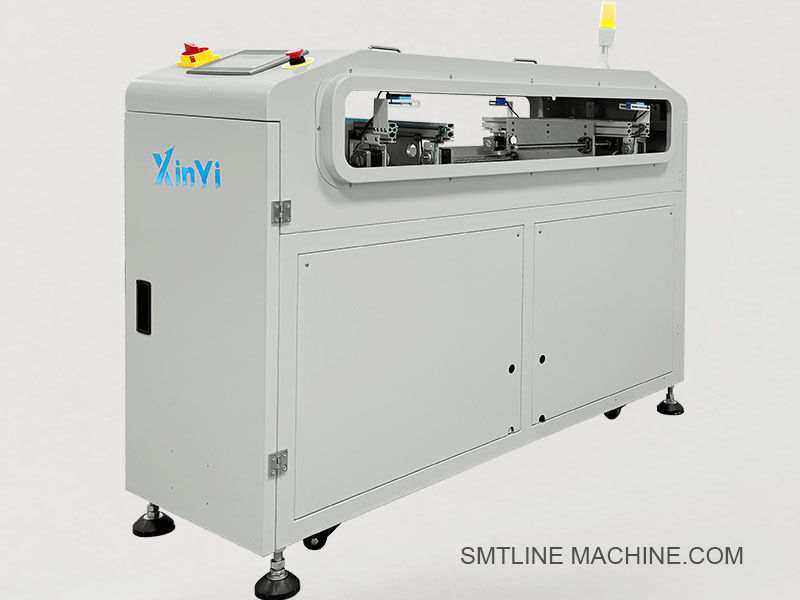

Hochgeschwindigkeits-PCB-Paralleltransportmaschine (XY-465, XY-460) für die automatisierte Produktion

PCB-Paralleltransportmaschine (Modell XY-465 XY-460)- Ich weiß.

Unsere Firma ist seit 11 Jahren in Betrieb und wird definitiv Ihre beste Wahl mit garantierter Qualität und schneller Lieferung sein



Produkteinführung ¢ PCB-Paralleltransportmaschine (Modell XY-465 / XY-460)

Die PCB Parallel Transport Machine, Modelle XY-465 und XY-460, ist dafür ausgelegt, PCB seitlich (seitenwärts) zwischen parallelen Produktionslinien oder Geräten in SMT-Montagelinien zu bewegen.Es sorgt für eine reibungslose und genaue horizontale Übertragung der Bretter ohne Drehung, insbesondere in mehrspurigen oder zweispurigen Konfigurationen.

Diese Maschinen werden weit verbreitet verwendet, um zwei Leitungen zu verbinden, eine Linienbalancierung durchzuführen oder Schaltplatten von einem Drucker oder SPI zu einem Montier- oder Inspektionssystem zu bringen.Vor allem, wenn Layout-Beschränkungen die direkte Übertragung inline verhindern.

Wesentliche Merkmale

Präzisionsparallelübertragung von PCB zwischen Anlagen oder Leitungen
Glatter Gleitmechanismus mit genauer Positionierung
Verstellbare Förderbreite für verschiedene PCB-Größen
Erhältlich in Modellen mit zwei Richtungen (XY-465) oder in Modellen mit nur einer (XY-460)
ESD-sichere Konstruktion mit Aluminiumrahmen und Edelstahlplattform
Berührungsplatten- oder Tastenbetrieb, PLC-gesteuert
Kompaktes Produktpotenzial, einfache Integration in SMT-Produktionslinien
SMEMA-Schnittstelle für die Inline-Steuerung kompatibel

Technische Spezifikation

Anwendungen

Übertragung von PCB zwischen parallelen SMT-Leitungen
Umschalten des PCB-Flusses von einer Spur zur anderen (z. B. SPI zu AOI)
Handhabung von Hochgeschwindigkeitsverkehr mit zwei Fahrspuren
Ideal für LED-, Automobil- und Großplatten-PCB-Linien

Wahlfunktionen

Licht des Signalturms (R/Y/G)
Bergung des Barcode-Scanners
Motorisierte Breiteneinstellung
Puffer- oder Ausrichtungsmodul
Integration der MES-Schnittstelle

Verwandtes Zubehör XY-465 / XY-460 PCB Paralleltransportmaschine

1. Mechanische Bauteile

2. Elektrische Komponenten

3. Pneumatische Komponenten (wenn sie mit Verschlüssen oder Schubern ausgestattet sind)

4. Wartung / Optional-Zubehör

1. Mechanische Bauteile

HIWIN-MGN15H-400 400 mm lineare Führungsschiene
HIWIN-MGN15H-C MGN15 lineare Führung (kompatibel mit der oberen Schiene)
TBI-SFU1204-400 - Kugelschraubenbaugruppe, Durchmesser 12 mm, Länge 400 mm
CVB-6ESD-PT 6 mm breiter ESD-sicherer Zeitgurt
SHP-PLATE460 Rostfreier Schaltplatte, Länge 460 mm
FT-M12-80A ¢ Verstellbarer Maschinenfuß, M12-Faden, 80 mm Höhe

2. Elektrische Komponenten

57BYGH76 NEMA 23 Schrittmotor, 2,8A
DM542
Omron E3Z-D61 ¢ Fotoelektrischer Sensor, NPN-Ausgang, diffuser reflektierender Typ
LX19-111 Kompakter Grenzschalter für Schlagrückkopplung
Weinview TK6071i 7 Zoll HMI-Touchscreen, RS232/RS485 Schnittstelle
STL-3C-RGY220 3 Farben Signalturmlicht mit Summer, 220 V Wechselstrom
ESB-22R 22 mm Notbremsknopf, Dreh-zu-Rücksetzen
SMEMA-CB10 ∙ 10-Pin-SMEMA-Kommunikationskabel

3. Pneumatische Komponenten (optional)

AIRTAC SDA25×20 Kompakte Luftflasche, 25 mm Bohrung, 20 mm Schlag
AIRTAC 4V210-08 Doppelsolenoidventil, 5/2 Weg, 24 V Gleichstrom
AC2010-02 FRL-Einheit (Filter, Regler, Schmierstoffkombination)
PU6-BK-ESD ️ 6 mm schwarze ESD-sichere Luftschläuche

4. Wartung und optionales Zubehör

VG32-LUBE ️ Schmieröl für Kugelschrauben und lineare Schienen
CVB-RB6-DUAL ESD-sicherer Zeitgurt, 6 mm breit
SNS-KIT-E3Z (E3Z + Halterung)
BCR-MNT01 Barcode-Scanner-Befestigungsstütze
LC-400X20-ESD Sicherheitslichtvorhang, Breite 400 mm, ESD-sicher

FAQ-Leitfaden PCB-Paralleltransportmaschine (Modell XY-465 / XY-460)

1- Wofür wird eine PCB-Paralleltransportmaschine verwendet?

Die Paralleltransportmaschine ist so konzipiert, dass PCBs seitlich (seitlich) zwischen angrenzenden SMT-Produktionslinien oder -ausrüstungen bewegt werden können.Gewährleistung einer reibungslosen und effizienten Bedienung des Boards.

2Was ist der Unterschied zwischen XY-465 und XY-460?

XY-465: Unterstützt eine bidirektionale (links-rechts) Übertragung, so dass PCBs in beide Richtungen geschaltet werden können.
XY-460: Unterstützt eine einseitige Übertragung, typischerweise nur von einer Seite (links → rechts oder rechts → links).

3Was sind die typischen Anwendungen?

Übertragung von PCB zwischen parallelen SMT-Leitungen
Änderung der PCB-Flussrichtung, wenn eine Inline-Übertragung nicht möglich ist
Verbindungsmaschinen wie SPI, AOI und Pick-and-Place-Systeme
Ausgleich von Produktionslinien mit zwei Fahrbahnen oder mit hohem Mix

4Welche PCB-Größen werden unterstützt?

Standardbereich der PCB: 50 × 50 mm bis 460 × 250 mm
Auf Anfrage erhältliche individuelle Abmessungen
Breiteneinstellung kann je nach Modell manuell oder motorisiert sein

5. Wird die SMEMA-Kommunikation unterstützt?

Ja, sowohl XY-465 als auch XY-460 sind mit SMEMA-kompatiblen Schnittstellen ausgestattet, die eine einfache Integration mit vor- und nachgelagerten Anlagen ermöglichen.

6Wie erfolgt die Übertragung?

Der Shuttle-Mechanismus verwendet lineare Führungsschienen und eine Kugelschraube, die von einem Schrittmotor oder Servomotor angetrieben wird, um eine genaue seitliche Positionierung zu ermöglichen, ohne das Brett zu drehen.

7. Welche Steuerungsmöglichkeiten stehen zur Verfügung?

Touchscreen-HMI oder Buttonsteuerung
mit einer Leistung von mehr als 50 W
Unterstützt programmierbare Bewegungssequenzen und Übertragungslogik

8Ist Luftdruck erforderlich?

Nur wenn optionale Pneumatikstopfen oder -schubger installiert sind. In diesem Fall ist eine Luftzufuhr von 4 ̊6 kg/cm2 erforderlich.

9Was ist die Maschine Höhe und Geschwindigkeit?

Höhe: 900 ± 20 mm (einschließlich verstellbarer Füße)
Typische Zyklusdauer: 5~8 Sekunden pro Übertragung, je nach PCB-Größe und Konfiguration

10. Welche optionalen Funktionen sind verfügbar?

Licht des Signalturms (R/G/Y mit Summen)
Strichcodescanner-Befestigungsbefestigungen
Sicherheitslichtvorhang
Motorisierte Breiteneinstellung
Schnittstelle des MES-Systems

11Welche Wartung ist erforderlich?

Regelmäßige Reinigung von Schienen und Gürteln
Schmierung von Kugelschrauben und -leitern (z. B. mit VG32-Öl)
Inspektion von Sensoren, Motoren und Verkabelung
Ersatzteil für Gürtel, Sensoren oder Zylinder

12Wie lange dauert die Lieferung?

Standardmodelle: 3-5 Arbeitstage
Individuelle Konfigurationen: 7~10 Arbeitstage
Dringliche Bestellungen werden je nach Lagerbestand unterstützt

Wir können für Sie tun:
1Wir bieten Ihnen eine vollständige SMT-Lösung.
2Wir liefern die Kerntechnologie mit unseren Geräten.
3Wir bieten den professionellsten technischen Service.
4Wir haben eine reiche Erfahrung mit der Einrichtung von SMT-Fabriken.
5Wir können jede Frage über SMT lösen.
