Dual Track NGOK Collector & Loader (XY-NG250S) für effizientes PCB-Rework

Zweispur-NGK-Sammler (Modell XY-NG250S) und PCB-NGK-Lader (Modell XY-NG250S)- Ich weiß.

Unsere Firma ist seit 11 Jahren in Betrieb und wird definitiv Ihre beste Wahl mit garantierter Qualität und schneller Lieferung sein

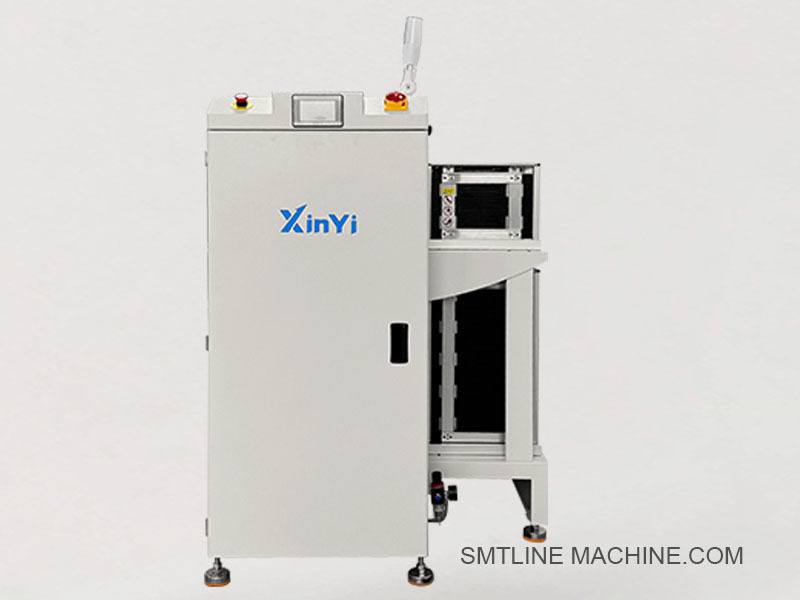

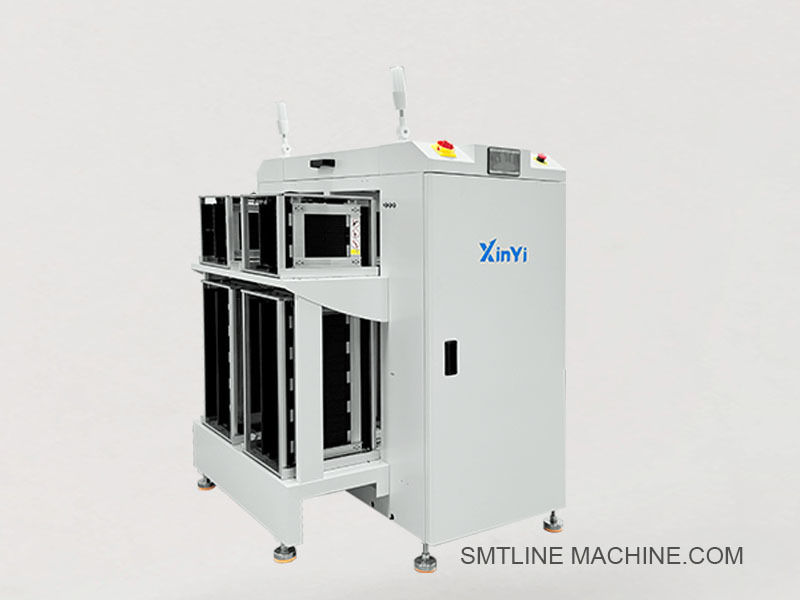

Produkteinführung ️ Doppelspur-NGOK-Sammler (Modell XY-NG250S)

Auch bekannt als: PCB NGOK Loader / NG-OK Ablehnungsförderer (Doppelspur)

Der XY-NG250S ist ein hocheffizienter Doppelspur-PCB-NG/OK-Kollektor, der für die automatische Sortierung und Sammlung von NG- (No Good) und OK- (Good) PCBs nach AOI, ICT,oder Funktionstests in einer SMT-Produktionslinie.

Es verfügt über zwei unabhängige Gleise, die eine getrennte Handhabung von NG- und OK-Boards ermöglichen oder zwei-Strecken-Inspektionslinien unterstützen, wodurch der Durchsatz und die Qualitätskontrolle erhöht werden.

Hauptmerkmale:

Zwei-Strecken-Struktur: Gleichzeitige Handhabung von zwei separaten PCB-Strecken
Automatische Trennung von NG/OK: basierend auf dem Signal des AOI/Tester
Flexible Konfiguration: Kann als OK-Entlader, NG-Sammler oder beides eingestellt werden
Glatte und sanfte PCB-Behandlung: Verhindert Schäden an der Platine
HMI-Steuer- oder Tastenbrett: Benutzerfreundliche Schnittstelle
SMEMA-Schnittstelle kompatibel: Für die Inline-Integration mit Prüfgeräten
ESD-sichere Konstruktion: Geeignet für empfindliche elektronische Platten
Alarmsystem: Warnungen, wenn das Sammelfach voll oder falsch ausgerichtet ist

Technische Spezifikationen

Anwendungsszenarien:

Nach AOI, IKT oder funktionellen Prüfmaschinen
Produktionslinien für SMT mit zwei Fahrspuren
Für die Trennung von NG-Platten für die Nachbearbeitung und von OK-Platten für das nächste Verfahren
Anwendbar in LED, Automobilelektronik, Unterhaltungselektronik

Zusätzliche Eigenschaften:

Vollständige NG/OK Ablehnung Logik Anpassung
Licht des Signalturms (3-farbige) mit Summen
Ablehnungsmarkierungsstation (manuell oder automatisch)
Integration eines Barcode-Scanners
Kommunikation im MES-System

Verwandtes Zubehör XY-NG250S Doppelspur-NGOK-Sammler

1. Mechanische Bauteile

Doppelspurige ESD-Fahrspuren für die Beförderung von PCBs mit Kantenklemmen
Tray-Behälter und Führungsrahmen für NG- und OK-Sammelbäume
Verstellbare PCB-Stopper-Arme ️ Stoppt und hält PCB am Ende des Förderers
Stützfläche und Nivellierungsfuß Antivibrations, höhenverstellbare Maschinenfuß
Abnehmbare Sammelbecher für manuelle Inspektion oder Nachbearbeitung
Schutzdeckel aus Acryl ️ Transparente Deckel für Sicherheit und Staubvermeidung

2. Elektrische Komponenten

Fotoelektrische Sensoren (z. B. Omron E3Z-Serie) Detektieren der Ankunft von PCB, der Anwesenheit von Behältern
Grenzschalter Verwendet zur Bestätigung der Trayposition oder des Gate-Status
Touchscreen-HMI-Panel oder Tastensteuerung
Steuerungssysteme für die Steuerung von NG/OK-Logik
Licht des Signalturms (3-farbige) für die Alarmierung des Maschinenzustands (rot/grün/gelb mit Summen)
Notbremsschalter 22 mm Dreh-Wiedersetzbarkeit E-Stopp zur Sicherheit
SMEMA-Schnittstellenkabel (Zwei-Spur-Kabel) für die Inline-Kommunikation mit Prüfmaschinen

3. Pneumatische Komponenten (falls konfiguriert)

Stoppzylinder (z. B. AIRTAC SDA16×10) PCB-Stopps in der NG/OK-Zone
Ein solenoidäres Ventil (z. B. AIRTAC 4V210-08) steuert den Luftstrom zum Verschluss
FRL-Einheit ️ Filter, Regler und Schmierstoff für das Luftsystem
PU-Luftrohre Anti-statische pneumatische Rohre für interne Routing

4. Wartung / Optional-Zubehör

Ersatzgürtel (ESD-sicher)
Sensorhalterkits
Ersatzteile für NG/OK-Träger ️ Zusätzliche Behälter zum schnellen Austausch
Steckbefestigung für den Barcode-Scanner ¢ Zur Rückverfolgbarkeit oder zur Integration der MES
Ablehnungsmarkierungsstation Optional für die Kennzeichnung von NG-Boards mit Aufkleber/Tinte
Staubabdeckung / Oberdeckel

Verwandte Bauteilnummern Modell XY-NG250S

1. Mechanische Bauteile

CVR-DT250-ESD ¢ Doppelspurige ESD-sichere Förderbahn (250 mm PCB-Breite)
TRAY-NG250 NG-Sammelteller (Plastik oder Stahl, Größe 250 mm)
TRAY-OK250 OK Sammelbecher, gleiche Größe wie NG
SHP-GUIDE-2L Tray-Leitrahmen für das Beladen in zwei Fahrspuren
FT-M12-80A ¢ Verstellbarer Maschinenfuß, M12-Dreh, Antivibrationstyp
CVB-6ESD-DT - 6 mm breites ESD-sicheres Zeitband für jede Förderspur

2. Elektrische Komponenten

Omron E3Z-D61 Fotoelektrischer Sensor (NPN, diffus reflektierend)
LX19-111 ¢ Grenzschalter (Tay-Ausrichtung, mechanischer Aktortyp)
TK6071i 7" Weinview Touchscreen HMI-Paneel
FX3U-24MT Mitsubishi PLC, 24-Punkte, für die Zweigleis-NG/OK-Steuerlogik
STL-3C-RGY220 Signalturmlicht (3-Farbe, 220V Wechselstrom, mit Summen)
ESB-22R 22 mm Notbremsknopf, rot, Dreh-zu-Wiedersetzen
SMEMA-CB10-DUAL ¢ Doppelkanal-SMEMA-Kommunikationskabel (10-Pin)

3. Pneumatische Komponenten (optional)

AIRTAC SDA16×10 Kompakte Luftflasche, Ø16 mm, 10 mm Schlag
AIRTAC 4V210-08 Solenoidventil, 5/2 Weg, 24 V Gleichstrom
AC2010-02 FRL-Einheit (Filter + Regler + Schmierstoffkombination)
PU6-BK-ESD 6 mm schwarze antistatische PU-Luftrohr

4. Optional / Instandhaltungsteile

CVB-RB6-DUAL
SNS-KIT-E3Z ¢ Ersatzsensor-Kit (Omron E3Z mit Halterung)
TRAY-SET-RESERVE Backup NG/OK Bin Tray Set
BCR-MNT01 Barcode-Scanner-Befestigungsstütze
LC-400X20-ESD Sicherheitslichtvorhang, 400 mm Spannweite, ESD-geschützt

FAQ-Handbuch

1Was ist die Funktion des XY-NG250S?

Die XY-NG250S ist eine zweispurige NG/OK-Sortierungs- und Sammelmaschine, die nach der Inspektion oder Prüfung von Geräten wie AOI, IKT oder funktionellen Prüfern verwendet wird.Es trennt und sammelt automatisch NG (No Good) und OK (Good) PCBs basierend auf Steuerungssignalen.

2Wie funktioniert die NG/OK-Logik?

Der NGOK-Sammler erhält ein Signal von der vorgelagerten Inspektionsanlage (z. B. AOI).

OK-Boards werden in das OK-Sammelfach übertragen
NG-Boards werden in das NG-Sammeltrey umgeleitet
Die Sortierung erfolgt vollautomatisch und basiert auf einer vorprogrammierten Logik in der SPS

3Was macht es "Dual Track"?

Es verfügt über zwei unabhängige Förderrouten, die Folgendes ermöglichen:

Gleichzeitiger Betrieb von zwei separaten PCB-Leitungen
NG/OK-Sortierung in jeder Spur
Erhöhte Durchsatzleistung und bessere Raumnutzung

4Ist es kompatibel mit SMEMA?

Ja, der XY-NG250S ist mit SMEMA-Schnittstellen ausgestattet, die eine einfache Kommunikation und Synchronisierung mit vor- und nachgelagerten Geräten ermöglichen.

5Welche PCB-Größen werden unterstützt?

Standardunterstützung für PCB-Größen: 50 × 50 mm bis 250 × 330 mm pro Spur
Größere oder kleinere Größen können angepasst werden

6Welche Schnittstelle benutzt er?

Erhältlich in Touchscreen-HMI- oder Knopfplattenversionen
PLC-Steuerung für eine zuverlässige Sortierlogik und eine benutzerfreundliche Bedienung
Einige Modelle enthalten Statusanzeiger, Alarme und manuelle Überschreibungsfunktionen

7Braucht es Luftdruck?

Nur wenn sie mit pneumatischen Verschlüssen oder Druckern ausgestattet sind
In solchen Fällen ist ein Luftdruck von 4 ‰ 6 kg/cm2 erforderlich.
Ansonsten funktioniert das System elektrisch.

8Was passiert, wenn das NG- oder OK-Tablett voll ist?

Das System wird einen Alarm über die Signalturmlicht und optional Pause Board Einlass auslösen
Die Bediener werden aufgefordert, das gesamte Tray zu ersetzen, bevor sie weitermachen

9. Welche optionalen Funktionen sind verfügbar?

Licht des Signalturms (dreifarbig mit Summen)
Ablehnungsmarkierungsstation (manuelles/automatisches Aufkleber oder Tintenpunkt)
Barcode-Scanner-Behälter für die Rückverfolgbarkeit
MES-Schnittstelle für die Integration mit Fabrikdatensystemen
Sicherheitslichtvorhang zum Schutz des Bedieners

10Welche routinemäßige Wartung ist erforderlich?

Regelmäßig Gürtel, Sensoren und Sammelbehälter reinigen
Schmieren von mechanischen Schienen und Komponenten monatlich
Überprüfen Sie wöchentlich die Sensoren und die Signalkabel
Verbrauchte Gürtel und beschädigte Tabellen nach Bedarf austauschen

11Wie lange dauert die Lieferung?

Standardmodell: 3-5 Arbeitstage
Individuelle Konfigurationen: 7~10 Arbeitstage
Ersatzteile und Zubehör sind in der Regel vorrätig

12Welche Branchen nutzen diese Ausrüstung?

SMT-Fabriken (AOI-/IKT-Ausgabestationen)
LED-Montageleitungen
Elektronik für die Automobilindustrie
PCB-Linien mit hoher Mischung und hoher Durchsatzleistung
