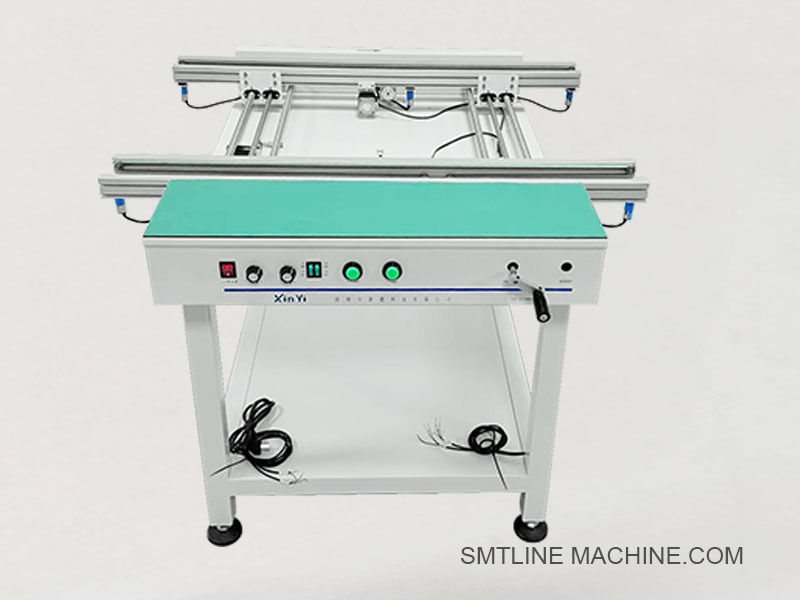

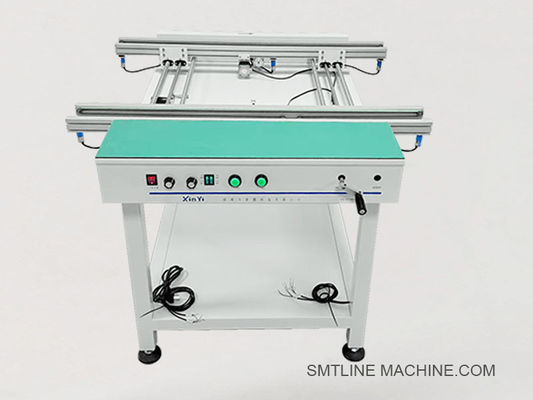

Hochgeschwindigkeits-Dual-Track-Leiterplattenförderer für SMT-Bestückungsprozesse

PCB-Doppelspurförderer- Ich weiß.
Unsere Firma ist seit 11 Jahren in Betrieb und wird definitiv Ihre beste Wahl mit garantierter Qualität und schneller Lieferung sein





Produkteinführung ¢ Doppelspur-PCB-Fahrzeug
Der PCB-Doppelspurförderer ist ein spezialisiertes SMT-Inline-Transportgerät, das zur gleichzeitigen Übertragung von PCBs auf zwei unabhängigen Fahrbahnen entwickelt wurde.die einen hohen Wirkungsgrad in Produktionslinien mit zwei Fahrspuren oder SMT mit hohem Mix ermöglichenEs wird typischerweise zwischen Maschinen wie Bildschirmdrucker, SPI, Monter, AOI und Öfen installiert und ist für das Ausbalancieren, Puffern oder die Verknüpfung von SMT-Geräten mit zwei Spuren unerlässlich.
Mit einer ESD-sicheren Konstruktion und SMEMA-Kompatibilität sorgt dieser Förderer für einen reibungslosen und zuverlässigen Plattenübergang und spart gleichzeitig Fabrikfläche und verkürzt die Ausfallzeiten.

Hauptmerkmale:
Zwei vollständig unabhängige PCB-Transportstrecken
Unterstützt die synchrone oder asynchrone Produktion mit zwei Fahrspuren
Kompatibel mit der SMEMA-Kommunikation für jede Spur
Verstellbare Schienenbreite (manuell oder motorisiert)
ESD-sichere Konstruktion (antistatische Gürtel und Rahmen)
Optional Puffer-, Bypass- oder Akkumulationsmodus
Kompaktes Fußabdruck mit höhenverstellbaren Füßen

Technische Spezifikationen


Anwendungen:
PCB-Übertragung zwischen SMT-Maschinen (Drucker, SPI, Monter, AOI)
Produktionsausgleich in zwei Fahrspuren
Beförderung von OK-Boards von AOI mit zwei Gleisen oder von Prüfstationen
Ideal für LED-, Automobil- und Verbraucherelektronikbauleitungen

Zusätzliche Eigenschaften:
Licht des Signalturms (R/Y/G mit Summen)
NG/OK Trennlogik
Motorisierte Breiteneinstellung
MES-Anschlussmodul
Bergung des Barcode-Scanners
mit einem Durchmesser von mehr als 20 cm3










Verwandte Zubehörteile Doppelspur-PCB-Fahrzeug
1. Mechanische Bauteile
Doppelspurige ESD-sichere Förderbahnen für den sicheren PCB-Transport mit Kantenklemmen
Breiteneinstellmechanismus ️ Manueller oder motorisierter Schraubenschienenrichter
ESD-Zeitgürtel (doppel) 6 mm oder 8 mm antistatische Gürtel für eine reibungslose PCB-Bewegung
Verstellbare Stützfüße (M12-Typ) Verwendet zur Stabilisierung und Nivellierung des Förderers
Förderrahmenplatten und Seitenleitungen
Gürtelspannmaschinen und -schleifer zur Aufrechterhaltung der Gürtelausrichtung und -spannung
2. Elektrische Komponenten
Fotoelektrische Sensoren (z. B. Omron E3Z-Serie)
Grenzschalter für den mechanischen Schlag oder die Breitenerkennung
Schrittmotoren oder Wechselstrommotoren (Zwei-Antriebs-Antrieb)
Motorfahrer (Leadshine oder gleichwertig) Steuerung der Drehzahl und Richtung des Schrittmotors
Licht des Signalturms (3-farbiger) Anzeige des Zustands: laufen, anhalten, Fehler
PLC-Controller
Touchscreen-HMI oder Tasten-Schaltfläche
SMEMA-Schnittstellenkabel (2 Sätze)
3. Pneumatische Komponenten (falls mit Stopfen ausgestattet)
Pneumatische Stoppzylinder (AIRTAC SDA-Serie)
Solenoidventil (AIRTAC 4V210-08)
FRL-Einheit (Filter + Regler + Schmiermittel)
Antisstatische PU-Röhren Für die Vermittlung von Luft zu Doppelspurkomponenten
4. Wartung / Optional-Zubehör
Ersatz-ESD-Gürtel
Sensorhalterungen Verstellbare Aluminiumhalter für die Doppelspur-Erkennung
Anbau eines Barcode-Scanners ¢ Zur Rückverfolgbarkeit in jeder Spur
Staubdichte Abdeckungen (fakultativ)
Sicherheitsleuchtvorhang schützt die Bediener während des Autotransports
Stromschalter und Notbremsknopf






FAQ-Leitfaden PCB-Doppelspurförderer

1Für was wird ein Dual-Track-PCB-Conveyor verwendet?
Es wird verwendet, um PCBs in Hochgeschwindigkeits-SMT-Produktionslinien gleichzeitig auf zwei unabhängigen Schienen zu transportieren.oder Handhabung von NG/OK-Boards nach Inspektion.

2Was sind die Vorteile von Doppelspur gegenüber Einzelspur?
Doppelte Durchsatzleistung durch gleichzeitige Bearbeitung von zwei Fahrspuren
Ermöglicht die parallele Herstellung von zwei Plattenarten oder Prozessen
Platzersparnis im Vergleich zu zwei Einbahnstrassenförderern
Ideal für AOI-, SPI-, Drucker-Monter- oder Ofen-Ausgabeanbindungen

3. Ist die Förderspannbreite einstellbar?
Ja. Die meisten Doppelspurförderer haben manuell oder motorgestützte Schienenbreiten, um verschiedene PCB-Größen unterzubringen.

4Welche PCB-Größen werden unterstützt?
Normalerweise unterstützt 50 × 50 mm bis 460 × 250 mm pro Spur
Auf Anfrage sind benutzerdefinierte Breiten erhältlich

5Wie hoch ist die Standardfördermaschine?
Standardhöhe 900 ± 20 mm, kompatibel mit SMT-Linienausrüstung
Verstellbare Stützfüße sind enthalten, um die Höhe zu optimieren

6Welche Kontrollmethoden sind verfügbar?
Grundsätzliche Version: Schaltfläche
Erweiterte Version: Touchscreen HMI + PLC
Steuerungsmöglichkeiten sind Start/Stopp, Breitenregelung, Geschwindigkeitsregelung und Alarmwiederherstellung

7- Ist es SMEMA kompatibel?
Der Doppelspurförderer umfasst zwei Sätze von SMEMA-Anschlüssen (eines pro Spur) für eine einfache Einbindung mit Vor- und Nachströmungsmaschinen.

8- Welchen Gurttyp wird verwendet?
Verwendet antistatische (ESD-sichere) Zeitgurte, typischerweise 6 ̊8 mm breit
Gürtel sorgen für eine sanfte, stabile PCB-Bewegung ohne elektrostatische Beschädigung

9- Braucht es eine Luftzufuhr?
Nur wenn sie mit Pneumatikverschlüssen oder -türen ausgestattet sind
Bei Einbeziehung beträgt der erforderliche Luftdruck typischerweise 4·6 kg/cm2

10Was sind die gängigen Optionsmerkmale?
Licht des Signalturms (R/Y/G mit Summen)
Bergung des Barcode-Scanners
Motorisierte Breiteneinstellung
Integration des MES-Systems
NG/OK Umleiter
Sicherheitslichtvorhang oder Acryldeckel

11- Welche Wartungspflichten haben Sie?
Wöchentlich Gürtel und Sensoren reinigen
Monatlich Schmieren von Lagern, Riemen oder Führungsschienen
Überprüfen Sie den Verschleiß des Gürtels und ersetzen Sie ihn bei Bedarf
Quartalsweise überprüfen Sie Motor- und SPS-Verbindungen

12Wie lange dauert die Lieferung?
Standardmodelle: 3-5 Arbeitstage
Maße oder Merkmale: 7~10 Werktage

Wir können für Sie tun:
1Wir bieten Ihnen eine vollständige SMT-Lösung.
2Wir liefern die Kerntechnologie mit unseren Geräten.
3Wir bieten den professionellsten technischen Service.
4Wir haben eine reiche Erfahrung mit der Einrichtung von SMT-Fabriken.
5Wir können jede Frage über SMT lösen.
