56 Mounter Size Micro PCB Mini Compact Loader Compact and High Capacity

Mikro-PCB-Mini-kompakte Ladegerät- Ich weiß.
Unsere Firma ist seit 11 Jahren in Betrieb und wird definitiv Ihre beste Wahl mit garantierter Qualität und schneller Lieferung sein



Produkteinführung ¢ Mikro-PCB-Mini-Kompaktlader

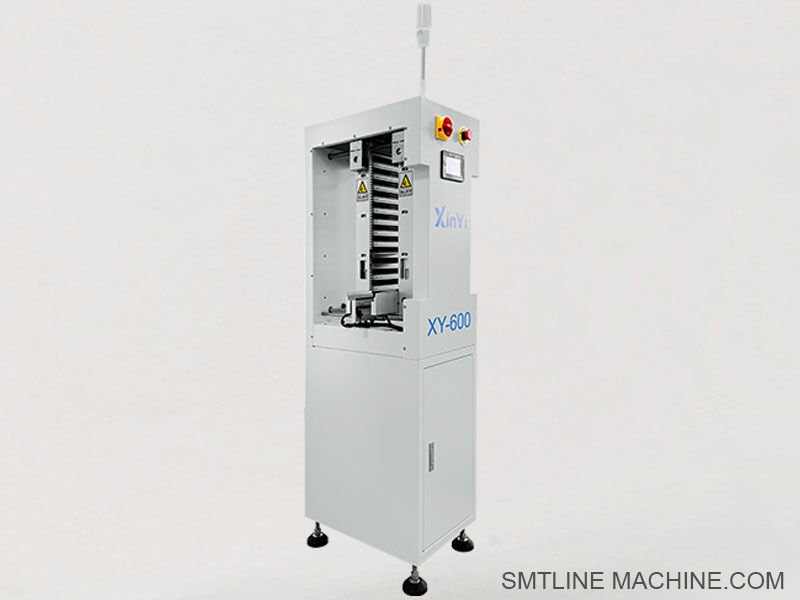

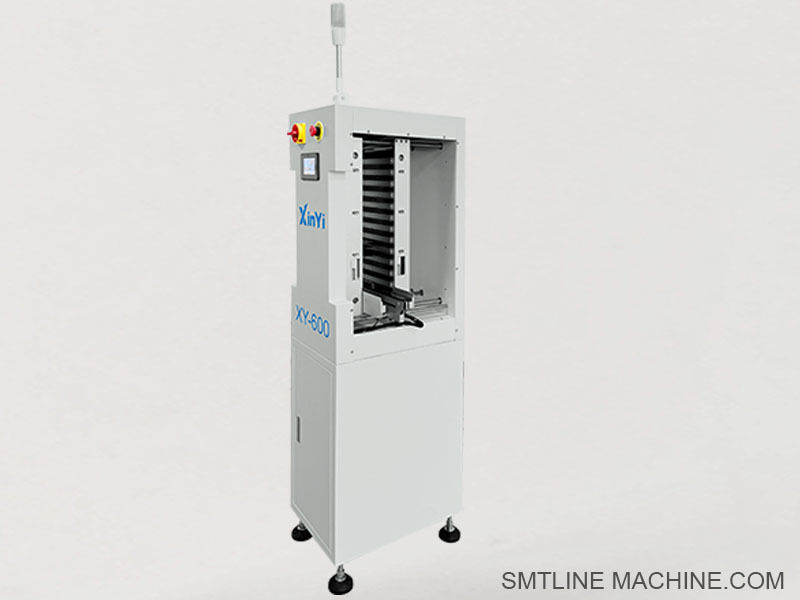

Der Micro PCB Mini Compact Loader ist eine automatische Plattenladeeinheit mit kleinem Fußabdruck, die für kompakte SMT-Produktionslinien und Anwendungen für die Handhabung von Mikro-PCBs entwickelt wurde.Sie ist ideal für Umgebungen geeignet, in denen Platzeinsparungen, hohe Präzision und leichte Plattenverarbeitung sind entscheidend, beispielsweise in LED-Modulen, Sensoren, Wearables und miniaturisierter Elektronik.
Trotz seiner geringen Größe integriert der Ladegerät Magasinheben, SMEMA-Kommunikation und PCB-Ausrichtungsfunktionen, um eine gleichbleibende, zuverlässige Plattenzufuhr zu Beginn eines automatisierten SMT-Prozesses zu gewährleisten.

Hauptmerkmale:
Kompaktes Design Ideal für enge Produktionsräume und SMT-Tischinstallationen
Beförderungsvorrichtung Automatisch schiebt PCBs von den Beförderungsvorrichtungen auf das Förderband
Unterstützt Mikro-PCB-Blöcke ️ Abmessungen von 30 × 30 mm bis 150 × 200 mm
Präzisionspositionierung Schlankes Schubsystem mit sensorgesteuerter Ausrichtung
SMEMA-kompatibel ¢ Einfache Integration mit vor- und nachgelagerten Anlagen
Berührungspaneel oder Tastensteuerung ¢ Einfache Bedienoberfläche
Antisstatische Konstruktion

Spezifikationen (typisch)
PCB-Größenbereich: 30 × 30 mm 150 × 200 mm
Die Größe der Zeitschrift: 355 × 320 × 563 mm (anpassbar)
Beförderungsmethode: Druckerarm mit sensorgesteuerter Zufuhr
Übertragungshöhe: 900 ± 20 mm
Stromversorgung: Wechselstrom 220 V, 50/60 Hz
Luftzufuhr: 4 ∼6 kg/cm2 (falls pneumatischer Schubs verwendet)
Steuerungssystem: SPS + HMI oder Tastenbrett
Struktur: Pulverbeschichteter Stahlrahmen + Aluminiumlegierung + ESD-Materialien

Anwendungsszenarien:
Mikro-PCB- oder SMT-Produkt-Linien für kleine Formate
LED-Treiberplatte, USB-Platte, tragbare Vorrichtung zur PCB-Zuführung
Labor- oder Pilotproduktionslinien
Desktop-SMT-Linien mit begrenzter Fläche








Verwandte Zubehörteile ¢ Mikro-PCB-Mini-Kompaktlader
Mechanische Komponenten
Mini-Zeitschriftenregal
Präzisionsschubarm: Bewegt PCBs von den Magazinschleusen zum Förderband; kann motorisiert oder pneumatisch sein
Kompakte PCB-Leitbahnen Verstellbare ESD-sichere Schienen zur genauen Führung kleiner Platten
Magazingauftrittsplattform unterstützt vertikalen Aufzug für die Magazine mit glattem Schritt
Förderband (ESD-sicher)
Verstellbare Maschinenfüße (M10/M12) ️ Ausgleichsfüße zur Sicherstellung einer stabilen Anordnung auf Bänken oder kompakten Räumen
Elektrische Komponenten
Fotoelektrische Sensoren (z. B. Omron E3Z-Serie)
Schrittmotor (42/57-Serie) ¢ Antrieb des Schubers oder des Förderbandes (je nach Konfiguration)
Motorfahrer (z. B. DM422C / DM542) Steuerung des Schrittmotorenbetriebs
PLC-Steuerung (Mitsubishi FX1N/FX3U-Serie oder gleichwertig)
Touchscreen-HMI oder Tasten-Schaltfläche ¢ Bedienersteuerungsschnittstelle (Touchscreen für intelligente Modelle)
Licht des Signalturms (2- oder 3-farbige Farben)
Optionale pneumatische Komponenten (wenn Luftschubgeräte verwendet werden)
Mini-Luftflasche (z. B. AIRTAC SDA16×20) Kompakter Aktor für das Schieben der Bretter
Ein solenoides Ventil (z. B. AIRTAC 4V110-06) Reguliert die Luft zu den Schubern
FRL-Einheit (Mini) Filter + Regler + Schmierstoff für eine saubere, stabile Luftzufuhr
Anti-statische PU-Rohre (4mm oder 6mm) Für eine sichere Luftzufuhr mit ESD-Schutz
Ersatzteile und Wartungskits
Ersatz-ESD-Zeitgurt für Miniförderer (normalerweise 6 mm breit)
Sensorbefestigungs-Behälter-Set Einschließlich L-Behälter, Schrauben, Kabelklemmen
Klemmen oder Führungen für die Abdeckung von Magasinverschlüssen Verhindern Sie, dass das Magasin abrutscht oder sich falsch ausrichtet
Grenzschalter für die Erkennung der oberen/unteren Fahrzeuggrenzwerte
Staubschutzdeckel oder Akrylschutzdeckel











Verwandte Teilenummern ¢ Mikro-PCB-Mini-Kompaktlader

Mechanische Komponenten
MAG-RACK-150200 Mini-PCB-Magazin (unterstützt 150 × 200 mm oder kleinere Platten)
PUSHER-MINI-MTR ️ Kompakter Pusher-Arm (motorgetriebene Version)
PUSHER-MINI-AIR ️ Kompakter Pusherarm (pneumatische Version)
RAIL-MINI-ESD ¢ Verstellbares, antistatisches PCB-Leitband für Mikro-Boards
LIFT-PLT-MC220
BELT-ESD-6MM 6 mm ESD-sicherer Zeitgurt für den Transport von Kompaktplatten
LEVEL-M10-50F Verstellbarer Maschinenfuß M10, Antivibrationstyp

Elektrische Komponenten
E3Z-D61-OM Omron photoelektrische Sensor für kleine PCB-Erkennung
42BYGH34 NEMA 17 Schrittmotor (für kleine Förderer oder Schubmaschinen)
DM422C ¢ Mikro-Schrittmotor (für NEMA 17/23)
FX1N-14MT-PLC Mini-PLC im Mitsubishi-Stil für Kompaktladerlogik
HMI-TK6070iQ Weinview 7 Touchscreen für die Bedienersteuerung (optional)
BTN-PNL-LOADER
STL-2C-MINI ¢ Zweifarbiger Signalleuchtturm (rot/grün) für den Ladestatus

Pneumatische Komponenten (falls zutreffend)
SDA16×20-AIR Mini-Luftflasche (kompakter Schubarmantwurf)
4V110-06-AIR Solenoidventil, 2-Position, 24 V Gleichspannung
FRL-MINI-04 ️ Kleine FRL-Luftvorbereitungseinheit (1⁄4"-Anschlüsse)
TUBE-4ESD 4 mm antistatische PU-Luftrohre (schwarz oder blau)

Instandhaltung und optionale Gegenstände
Gürtel-Ausrüstung-6MM 6 mm Ersatzgürtel
SNS-BRKT-KIT
STOP-CLIP-MAG
LIMIT-LX19-M ️ Grenzschalter für die Lifthöhenerkennung
COVER-ACR-MINI Optional Acrylstaub/Sicherheitsdeckel
BCR-MNT-MINI Barcode Scanner Montage (für optionale Integration der Rückverfolgbarkeit)






FAQ-Leitfaden ¢ Mikro-PCB-Mini-Kompaktlader
1Für was wird der Micro PCB Mini Compact Loader verwendet?
Dieser Ladegerät ist für die automatische Zufuhr von Mikro-PCBs aus Zeitschriften in eine SMT-Produktionslinie konzipiert.,und Wearables.
2Welche PCB-Größen unterstützt er?
Typische unterstützte PCB-Größen reichen von 30 × 30 mm bis zu 150 × 200 mm. Anpassungen sind für noch kleinere oder etwas größere Platten verfügbar.
3Was für Zeitschriften benutzt er?
Es werden Standard- oder benutzerdefinierte PCB-Magazinen verwendet, meist 355 × 320 × 563 mm, obwohl kleinere Magazinen für Mikro-PCBs montiert werden können.
4. Ist es für die Desktop- oder Laborskala geeignet?
Ja, es hat einen kompakten Fußabdruck, der es ideal für Desktop-SMT-Linien, Pilotproduktion, F&E-Labors oder kleine Chargen macht.
5Unterstützt es die Kommunikation mit SMEMA?
Ja, der Ladegerät ist SMEMA-kompatibel, so dass er mit SMT-Maschinen vor und nach Strom kommunizieren kann.
6. Welche Arten von Steuerungssystemen stehen zur Verfügung?
Die Grundmodelle verwenden Schaltflächen mit Anzeigeleuchten.
Erweiterte Modelle verfügen über eine Touchscreen-HMI und eine PLC-Steuerung für eine präzise Bedienung und Fehlerdiagnostik.
7- Ist eine Pneumatik erforderlich?
Nur wenn die Einheit mit Luftbetriebenen Druckmaschinen betrieben wird. In solchen Fällen ist eine Druckluftzufuhr von 46 kg/cm2 erforderlich. Ansonsten verwenden einige Modelle nur Elektromotoren.
8Wie hoch ist der Förderer?
Die Standardarbeitshöhe beträgt 900 ± 20 mm und entspricht den meisten SMT-Leistungsnormen.
9Welche Sicherheitsvorkehrungen sind enthalten?
Zu den optionalen Merkmalen gehören:
Licht des Signalturms zur Statusanzeige
Notstoppknopf
Anti-statische Bauweise für ESD-empfindliche PCB
Akryl-Sicherheitsdeckel (optional)
10Kann er verschiedene Magazine-Größen verarbeiten?
Ja, es kann so konfiguriert werden, dass es verschiedene Magazine-Höhen oder Slot-Zahlen enthält, einschließlich benutzerdefinierter Magazine-Typen für Mikroborten.
11Wie wird die PCB-Ausrichtung gewährleistet?
Es verwendet photoelektrische Sensoren und Führungsschienen, um sicherzustellen, dass PCBs genau auf das Fördergerät geschoben und positioniert werden.
12Welche Wartung ist erforderlich?
Regelmäßige Reinigung der Förderbänder
Überprüfen und straffen Sie bewegliche Teile
Überprüfen Sie die Sensorfunktion und stellen Sie die Ausrichtung ein
Verbrauchte Gürtel oder Zylinder ersetzen, wenn nötig
Regelmäßig Gleise und Gleise schmieren
13Wie lange dauert die Standardlaufzeit?
Standardmodelle: 3-5 Arbeitstage
Individuelle Versionen: je nach Konfiguration 7~10 Arbeitstage
