High-Precision Yamaha YV100 Stahlnetzinspektionssystem für die PCB-Fertigung

Yamaha YV100 Stahlnetzprüfmaschine- Ich weiß.
Unsere Firma ist seit 11 Jahren in Betrieb und wird definitiv Ihre beste Wahl mit garantierter Qualität und schneller Lieferung sein

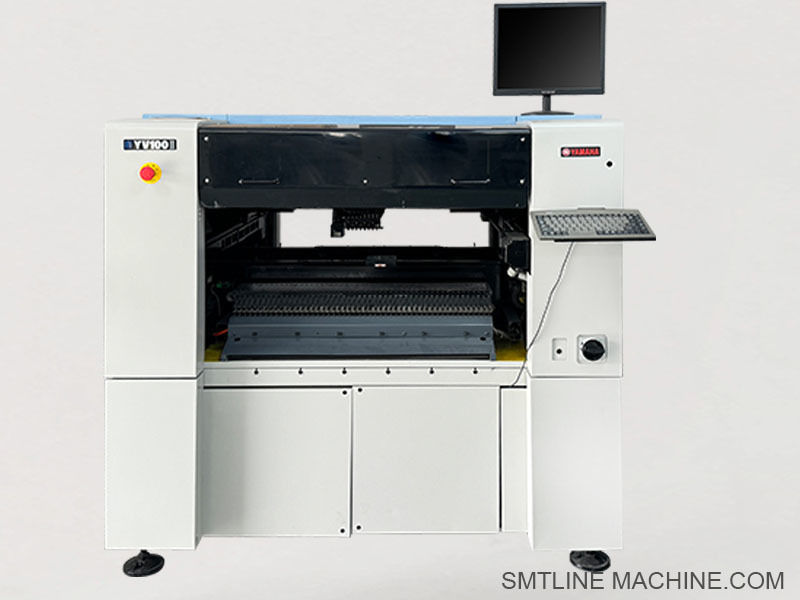

Yamaha YV100 Stahlnetz (YV100X) Inspektion / Aufbereitungsmaschine

Eine mittlere Geschwindigkeit, high‑precision surface‐mount (SMT) placement and inspection unit—popularly known as the YV100 Steel Mesh Inspection Machine—combines rapid pick‑and‑place capabilities with onboard visual inspection using high‑resolution multi‑vision cameras.

Diese Maschine eignet sich hervorragend für die Produktion mittlerer Chargen und für komplexe elektronische Baugruppen, insbesondere dort, wo Geschwindigkeit und Genauigkeit von entscheidender Bedeutung sind.

Wesentliche Merkmale

Mittelgeschwindigkeitsplatzierung: Bis zu ~ 18.000 Komponenten/Stunde (~ 0,2 Sek pro Chip) und ~ 2.100 QFPs/Stunde (~ 1,7 Sek pro QFP)
Außergewöhnliche Genauigkeit: ±0,05 mm (50 μm) Platzierungsgenauigkeit, ±0,03 mm (30 μm) volle Wiederholgenauigkeit
Doppelantriebs geschlossener Kreislauf: Sicherstellung einer gleichbleibenden motorisierten Steuerung mit hoher Zuverlässigkeit
Weite Bauteilpalette: Von Mikro-0201-Chips bis zu großen 32 mm-QFPs/BGAs/CSPs
Hochauflösende Sicht: Verwendet zwei Multi-Vision-Kameras, um die Auswahl, Ausrichtung und Inspektion der Komponenten zu überprüfen
Unterstützung für spezielle Düsen: Yamaha Flying-Düsen-Design reduziert die Totzeit, ideal für ungerade oder empfindliche Komponenten
SMT-Integration: Kompatibel mit Standard-Fütterern, Schachteln, Stäbchen und Bulkformaten mit einer Breite von 8 mm56 mm; kommuniziert über SMEMA-Protokolle

Technische Spezifikation

PCB-Handling: 50 × 50 mm bis 460 × 335 mm (in einigen Quellen werden bis zu 445 mm Breite aufgeführt)
Plattendicke: 0,4 ∼ 3,0 mm ([Shenzhen CN Technology Co. Ltd..][1])
Genauigkeit: ±0,1 mm für Splitterteile; ±0,08 mm für QFP/BGA-Strahlen
Geschwindigkeit: ~ 18.000 CPH für kleine Komponenten; ~ 2.100 CPH für große QFP
Fütterungsunterstützung: Bis zu 100 Bandfütterungen und ~ 80 Tray-Fütterungen
Leistung: 3 Phasen 220 ̊240 ̊/380 ̊400 V, ~4 kVA ([Shenzhen CN Technology Co. Ltd..][1])
Abmessungen: ca. 1,65 × 1,40 × 1,85 m; Gewicht ~1,4·1,6 Tonnen
Luftdruck: 0,55 MPa für pneumatische Systeme

Anwendungen

Ideal für die Produktion von kleinen bis mittleren Chargen, hochpräzise Elektronik und High-Mix-Herstellung, einschließlich Sektoren wie Automobil, Medizinprodukte, Unterhaltungselektronik,und industrielle Kontrollsysteme.

Vorteile

Vielseitigkeit: Auf Klebeband, Tablett, Stock und Massenfütterung
Eingebettete Inspektion: Mehrsichtkameras zur Prüfung von Bauteilen und Fehlererkennung
Hohe Effizienz: Modulares Design und Non-Stop-Düsenleitung
Benutzerfreundlichkeit: Einfache Schnittstelle, langlebiger Gussrahmen für einfache Wartung

Mechanische Teile und Zubehör

Zeit-/Fahrband (z. B. Yamaha YV100-Gurt)
Fördersensorköpfe zur Feststellung des Vorhandenseins von PCB
Düsenhalter/Düsenstangen wie KV8‐M7760‐00X (Düsenstange 76A) und KV8‐M71S0‐50X (Saugstange) ([Alibaba][3])
Servomotoren und Achsmotoren (X/Z) wie die 90K55-Serie für YV100II/X

Elektrische und Vakuumkomponenten

Elektromagnetische Vakuumventile und Dampfventile zur Betätigung von Düsen und Kopf
CCD-Multi-Vision-Kameras (z. B. KV8‐M7310‐00X, KV8‐M73A0‐30X) für die Platzierung und Inspektion

Luft- und Pneumatiksystem

Dämpfer und Zylinder (z. B. KG7‐M9165‐00X / KG7‐M9166‐00X für Yamaha YV100II)
Luftfilter/Solenoidventilsammlungen für Vakuum- und pneumatische Steuerung

Strukturelle und Bewegungsteile

Schleppketten / Kabelketten zum Schutze der Schnur
Scharniere, Federn und Regulatoren wie KL3‐M1348‐10X und K93‐M1388‐00X, die für die Wartung verwendet werden ([SMT Ersatzteillieferant]".
Zylinderdämpfer (z.B. KG7‐M9166‐00X, K40‐M7133‐00X) zur glatten Kopfbewegung ([SMT Ersatzteillieferant]".

Wartungskits und Verbrauchsmaterialien

Filterelemente, Reinigungsblöcke und keramische Vakuumfilter zur Inspektion und Wartung von Vakuumköpfen&x20;
Teile für Wellen/Hülsen wie KV8-M712S-A0X / KV8-M713S-A0X, die in X/Y/Z-Achsenbaugruppen verwendet werden

Zusammenfassung der gemeinsamen Teilnummern

Anschlüsse: Yamaha YV100 Zeit-/Fahrband
Sensoren: Fördersensorköpfe (modellspezifisch)
Düsen / Stäbe: KV8‐M7760‐00X (Düse 76A), Saugstange KV8‐M71S0‐50X ([Alibaba][3])
Vakuumventile und Magnetventile: KV7-M7171-10X usw.
Kamera: KV8‐M7310‐00X, KV8‐M73A0‐30X CCD-Kameras
Zylinder und Dämpfer: KG7-M9165‐00X, KG7-M9166‐00X

Verwandte Bauteilnummern Yamaha YV100 Serie

Düsen und Saugteile

KV8-M7760-00X - Düse 76A (Allzweck)
KV8-M7710-00X ️ Düse 71A
KV8-M7730-00X ️ Düse 73A
KV8-M71S0-50X
KV8-M71S0-A0X ️ Düsenstange (Genauigkeitshülle)
KV8-M8870-00X

Vision / Kamerasysteme

KV8-M7310-00X CCD-Kameraobjektiv-Einheit
KV8-M73A0-30X ¢ Mehrsichtkamera (Ausrichtung/Inspektion)
KHJ-MC10U-00 ¢ Beleuchtungseinheit für das Sehsystem

Bewegungs- und Antriebskomponenten

K87-M9155-H0X YV100II X-Achsenmotor
KH1-M9161-00X Z-Achsenmotor
KHJ-M9266-00X ?? Antrieb der Zuführungsanlage (pneumatischer Aktor)
K87-M9195-00X Gürtel für die Kopfbewegung

Luft-/Pneumatikteile

K46-M8527-COX ️ Luftfilter für die Vakuumanlage
K46-M8527-10X ️ Vakuumgenerator (für den Saug mit der Düse)
KG7-M9166-00X ?? Dämpferzylinder für YV100-Kopf
KHJ-M9165-00X Mini-Luftflasche für den Z-Aufzug

Elektrische und Sensorkomponenten

KV7-M91K3-00X
K46-M8591-00X ¢ Nähe-Sensor
KV7-M7171-10X Solenoidventil (für Vakuumschaltanlagen)
K46-M8527-10X ️ statisches Filterelement für Vakuumpumpen

Rahmen und Mechanik

K46-M114B-00X Schachtführer (Z-Achsenstütze)
KHJ-M1388-00X
KL3-M1348-10X
K46-M7133-00X ️ Aufzugszylinder

Zuführungs- / Zeitschriftenteile

KHJ-MC400-000 Feeder-Schnittstelle Einheit
KHJ-MD100-00
K87-M91D0-H0X

Diese Liste enthält häufig angeforderte Teile für Wartung, Upgrades und Ersatz von Yamaha YV100/X/XG/II-Maschinen.

Anleitung zu den häufig gestellten Fragen Yamaha YV100 Stahlnetzprüfmaschine

1- Wofür wird die YV100 Stahlnetz-Inspektionsmaschine verwendet?

Diese Maschine ist in erster Linie ein Pick-and-Place-System mit integrierter visueller Inspektion.Registrierung von Stahlnetzen (Stencil).

2Ist diese Maschine in der Lage, kleine und große Komponenten zu handhaben?

Ja, es kann eine Vielzahl von Komponenten von 0201-Chips bis hin zu 32 mm QFPs, BGAs und CSPs platzieren, dank seines Multi-Vision-Systems und Präzisionsdüsen.

3Was ist die Platzierungsgeschwindigkeit?

Typische Platzierungsgeschwindigkeit ist:

~ 18.000 CPH (Chips pro Stunde) für Standardkomponenten
~ 2,100 CPH für feinschallende QFP oder komplexe ICs

4. Welche Arten von Inspektionen werden unterstützt?

Ausrichtung von Lötpaste und Schablonen (Stahlnetz)
Anwesenheit/Abwesenheit von Komponenten
Fiduzielle Anerkennung
Orientierungs- und Positionsprüfung mittels Mehrfachbildkameras

5Unterstützt es die Kommunikation mit SMEMA?

Ja, die YV100-Serie ist vollständig SMEMA-kompatibel und kann mit Vor- und Nachströmungsträgern, Ladegeräten oder AOI-Systemen kommunizieren.

6Kann er verschiedene Fütterungsarten verwenden?

Ja, es unterstützt:

Fassadenfütterungen (8 56 mm)
Tray-Fütterungen
Steckenspeicher
Fütterungen für Massenbestandteile
Es unterstützt auch Yamaha elektrische und pneumatische Zuführungen.

7Welche PCB-Größen kann er bewältigen?

Es arbeitet mit PCBs von 50 × 50 mm bis 460 × 335 mm mit einer Plattenstärke von 0,4 ∼ 3,0 mm.

8Wie genau ist die Platzierung?

±0,05 mm Platzierungsgenauigkeit für Splitter
±0,03 mm Wiederholbarkeit für eine hochpräzise Montage

9- Ist eine Betriebsausbildung erforderlich?

Ja, die Bediener sollten geschult werden:

PCB-Programmierung (Komponentenkartierung, Treuhand-Setup)
Auswechselung der Düse
Kalibrierung der Zuführung
Routinemäßige Wartung (Filterreinigung, Düsenprüfung)

10Was sind die wichtigsten Wartungsaufgaben?

Regelmäßige Reinigung und Kontrolle von Düsen und Filtern
Verbrauchte Gürtel und Vakuumteile ersetzen
Überprüfen Sie die Ausrichtung und Kalibrierung der Sicht
Reinigung der Sensoren und Durchführung von Z-Achstests

11Was sind die häufigsten Ersatzteile?

Ausrüstung für die Verwendung in Fahrzeugen, die in der Regelung Nr. 7A1 aufgeführt sind.
Absaugstäbe
Ventile für Vakuum
Zeitgurt
mit einer Leistung von mehr als 50 W
mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W

12. Unterstützt es MES oder Barcode-Rückverfolgbarkeit?

Einige Modelle unterstützen das Scannen von Barcodes und die Integration der Rückverfolgbarkeit in MES-Systeme (erfordert zusätzliche Module oder Schnittstellen).
