Präzisions-Samsung CWEF-YE8-V7-Zuführung für effiziente Bauteilmontage

Samsung-Zuführer CWEF-YE8-V7

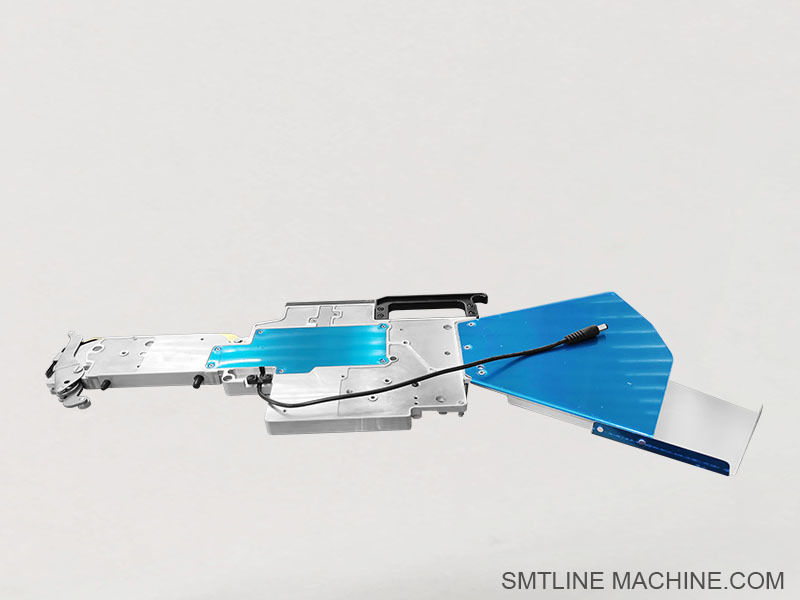

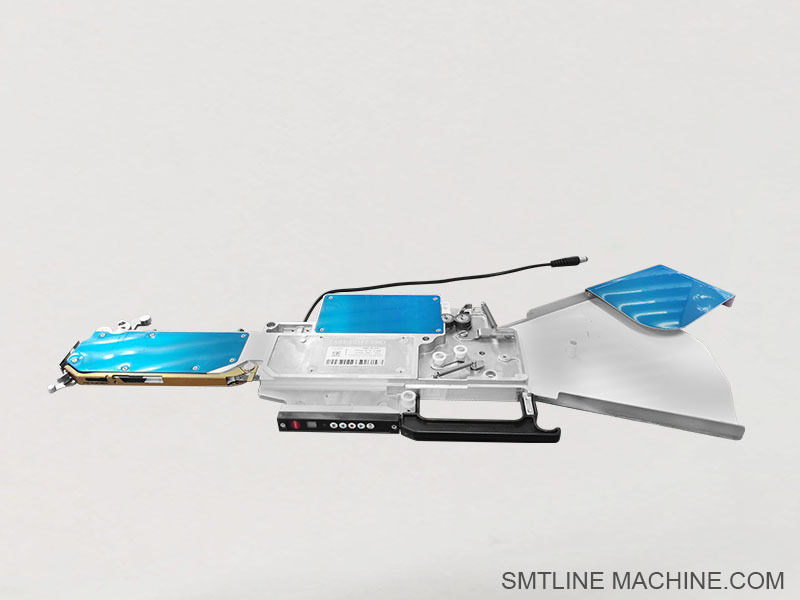

Einführung des Produktes Samsung CWEF-YE8‐V7 Feeder

Der Samsung CWEF‐YE8‐V7 ist ein leistungsstarker elektrischer 8 mm-Zuführer, der für die nahtlose Integration in SMT-Maschinen von Samsung/Hanwha (Zubehör wie der SM/CP/SE-Serie) entwickelt wurde.Dieser intelligente Zuführer versetzt zuverlässig Bandspulen für Chipwiderstände voran, Kondensatoren und kleinen passiven Bauteilen bei der SMT-Hochgeschwindigkeitsmontage.

Wesentliche Merkmale

Elektroantrieb sorgt für eine präzise Zufuhr mit verstellbarer Schräglage
Kompatibilität mit 8 mm Band, Standardformat für häufig verwendete Chipkomponenten
KMU/SM/CP/Hanwha-Kompatibilität, weit verbreitet in allen Samsung-Pick-and-Place-Plattform-Ökosystemen
Zuverlässiger Encoder und Sensorenintegration, Verhinderung von Bandfehlern und Verbesserung der Komponentenpräzision
Kompakte und robuste Konstruktion, so konzipiert, dass sie in dicht verpackte Zuführungen passt und schnelle Wechsel ermöglicht

Typische Angaben

Bandbreite: 8 mm (Standard)
Antriebsvorrichtung: Elektromotor mit integriertem Mikrocontroller
Schnittstelle: Samsung/Hanwha SM/CP-Style-Anschluss
Pin-Konfiguration: Normalerweise 4- oder 5-Pin-Versionen verfügbar
Montage: Kompatibel mit Standard-ECM-Kassettenregalen in Samsung / Hanwha-Linien

Anwendungen

Verwendet in der Oberflächenmontage von Samsung / Hanwha für eine hohe Volumen- und Präzisionsplatzierung
Ideal für die Verarbeitung von Chipkomponenten (0805, 0603, 1206) und kleinen Passiva
Unterstützt Produktreihen mit hoher Mischung mit häufigen Feederwechseln aufgrund des schnellen Lade-/Entlade-Designs

Kompatibilität und Kaufoptionen

Häufig verkauft in Gebraucht oder renoviert über SMT-Teilelieferanten, getestet mit Garantie
Mehrere Varianten verfügbar: 4-Pin / 5-Pin-Anschlussformen, einige mit aktualisierter V7-Steuerlogik
Häufig in 8 mm CP40, SM-Serie und Tray-Futterkonfigurationen erhältlich

Verwandte Zubehörteile Samsung CWEF-YE8-V7 Feeder

1. Spezialteile für Zuführgeräte

Abdeckung der Zuführung / Abdeckungsplatte
Wird verwendet, um das Trägerband festzuhalten und zu verhindern, dass es verwickelt oder angehoben wird.

Leitschiene / Führungsplatte
Gewährleistet eine reibungslose und genaue Zufuhr des 8 mm-Bands bei Hochgeschwindigkeitsbetrieb.

Schubanlage / Bandschubanlage
Beibehalten des richtigen Drucks und der richtigen Ausrichtung des Abdeckbandes während der Fütterung.

Bandsensor / Endsensor
Erkennt das Vorhandensein oder das Ende von Klebeband; sorgt für eine genaue Erfassung der Komponenten.

2. Antrieb und mechanische Teile

Versorgungsmotor / Stufenmotor
Betätigt den internen Zuführmechanismus (elektrische Zuführgeräte verwenden integrierte Motoren).

Ausrüstung / Getriebe
Überträgt Drehmoment vom Motor auf die Zwiebelräder; kann im Laufe der Zeit abgenutzt werden.

Zulassungswelle/Pin-Rollensammlung
Hilft beim Drehen oder Stabilisieren der Bandrolle während des Betriebs.

Verriegelungsknopf / Befestigungsclip
Wird verwendet, um den Zuführer an die Zuführbank oder an den Schlitz der Pick-and-Place-Maschine zu befestigen.

3. Elektrische Komponenten

Feeder-PCB (Steuerplatte)
Verwaltet die motorische Logik und kommuniziert mit der SMT-Maschinenoberfläche.

Zulassungskabel / Steckgurt
Verbindet den Feeder mit dem Steuersignal und der Stromversorgung (normalerweise 4- oder 5-Pin je nach Modell).

Feeder Sensor Board
Optional zur Überwachung der Bewegung des Bandes, der Position des Abdeckbandes oder der Fehlererkennung.

4. Feeder-Kalibrierungs- und Wartungsinstrumente

Ausrüstung für die Kalibrierung der Zuführung
Wird zur Prüfung und Kalibrierung von elektrischen Zuführern außerhalb der SMT-Maschine verwendet.

Tape Rewinder / Tape Sammlerrolle
Sammeln Sie beim Füttern Abdeckband, um Störungen oder Verwicklungen zu vermeiden.

Reinigungssatz / Schmierstoffe
Für die Wartung von mechanischen Teilen wie Rollen, Zahnrädern und Führungsschienen.

5. Fütterungsregal / Lagerung

Speicherkorb für die Zuführung
Beweglicher Wagen zur Anordnung und Lagerung mehrerer Futtergeräte.

Einheit für die Bereitstellung von Speichern (ESD-sicher)
Statiksicherer Fütterhalter für das Be- und Entladen.

Verwandte Teilenummern Samsung CWEF-YE8-V7 Feeder

1. Mechanische Bauteile

J66021001A
J66011003A
J70613008A ️ Schließknopf / Schließknopf
J66031011A ️ Oberdeckel
J66031017A ️ Seitendeckplatte

2. Antrieb und elektrische Komponenten

J90551427A
J90651417A ′ Antriebsgetriebe
J91751403A
J67031002A ¢ Bandsensor-PCB
J90851407A ️ Hauptsteuerplatte für die Zuführung
J66011002A Feeder-Signalkabel/Anschluss

3. Kalibrierungs- und Wartungsinstrumente

J13013001A Jig zur Kalibrierung des Zuführers / Prüfgerät
J67021010A ¢ Bandend-Sensorenanlage
J66031013A
J13014004A ️ Abdeckband-Wiederwicklerrolle

4. Optional und allgemeines Zubehör

J13012003A ️ Speicherregal für die Zuführung (ESD-Sicherheit)
J25052013A ️ Motor zur Rückwindung mit Abdeckband
J66031022A ️ Federplatte (Komprimierungsklammer)
J67041001A ¢ Encoder-Sensor für die Bewegung von Bändern

Anleitung zu den häufig gestellten Fragen Samsung CWEF-YE8-V7 elektrische Zuführung

1. Wofür wird der CWEF-YE8-V7 Feeder verwendet?

Es handelt sich um einen 8mm elektrischen Zuführer, der zur Versorgung von Oberflächenbauteilen (typischerweise 0402, 0603, 0805, etc.) von Bandrollen zu Samsung/Hanwha Pick-and-Place-Maschinen wie SM, CP und DECAN-Serie verwendet wird.

2Mit welchen Maschinen ist es kompatibel?

Der CWEF-YE8-V7 ist mit verschiedenen Samsung/Hanwha SMT-Plattformen kompatibel, darunter:

Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführt.
CP40, CP45, CP60
DECAN S1/S2 und KMU-Serie
Überprüfen Sie die Spezifikationen des Modells, um die Kompatibilität zu gewährleisten (Versionen mit 4 oder 5 Pins).

3Ist es elektrisch oder pneumatisch?

Es ist elektrisch angetrieben, mit einem eingebauten Motor und Steuerungskonto.

4Welche Bauteilgrößen unterstützt er?

Es unterstützt Standard 8mm Band, das typischerweise für kleine passive Komponenten wie:

0402, 0603, 0805 Widerstände und Kondensatoren
Kleine ICs oder LEDs in 8mm-Gedruck- oder Papierband

5Wie wird der Zuführer betrieben und gesteuert?

Der Zuführer ist über eine elektrische Schnittstelle mit 4 oder 5 Pins mit der Maschine verbunden und wird durch die SMT-Software gesteuert.

6- Was sind die häufigsten Symptome?

Bandverstopfung oder Fehlzufuhr
Der Motor bewegt das Band nicht vorwärts
Keine Antwort oder Anerkennung von der Maschine
Abdeckband nicht richtig abschälen

Diese können auf Probleme mit dem Motor, Sensor, PCB oder mechanischer Fehlausrichtung hinweisen.

7- Was sind die gängigen austauschbaren Teile?

Bande (J66021001A)
Motormontage (J90551427A)
Bei der Prüfung der Leistungsfähigkeit des Fahrzeugs ist die Leistungsfähigkeit des Fahrzeugs zu berücksichtigen.
Bandsensor-PCB (J67031002A)
Abdeckbanddrücker (J66011003A)

8- Wie wird der Fütterungssystem gewartet?

Regelmäßig den Weg des Bandes reinigen, um Aufbau zu vermeiden
Prüfung der Ausrüstung und der Motorfunktion während der Stillstandszeit
Verschleierte oder fehlerhafte Teile sofort austauschen
Verwenden Sie eine Kalibrier-Jig, um die Bewegung des Feeders offline zu testen

9- Unterstützt es das Rückwickeln von Abdeckband?

Ja, es kann mit einer Abdeckband-Windel (z.B. J13014004A) ausgestattet werden, die die saubere Handhabung von Abfallband während der Produktion erleichtert.

10Wie kann ich die Version oder den Steckertyp identifizieren?

Überprüfen Sie das Etikett oder den hinteren Steckverbinder:

4-Pin-Version: ältere Maschinenkompatibilität
5-Pin-Version: neuere Modelle oder verbesserte Rückkopplungssysteme
Auch nach der Firmware-Version oder der Markierung "V7" suchen.
