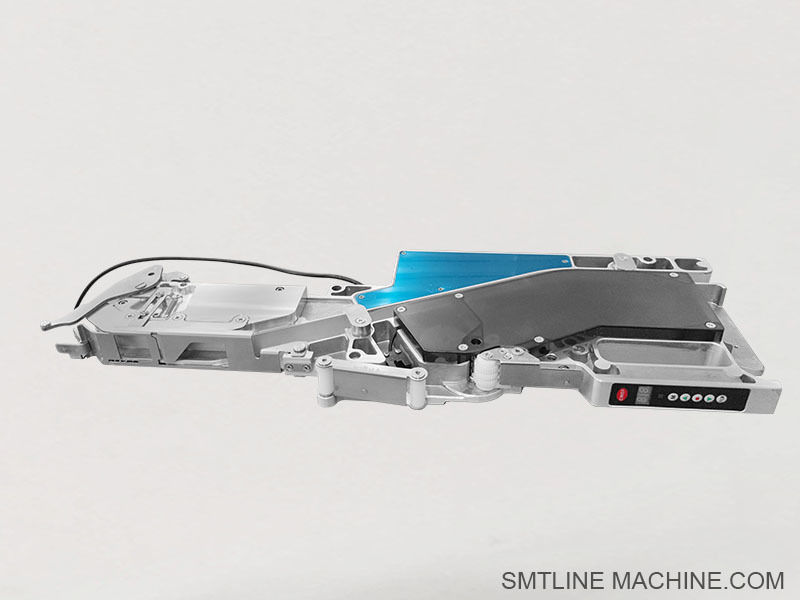

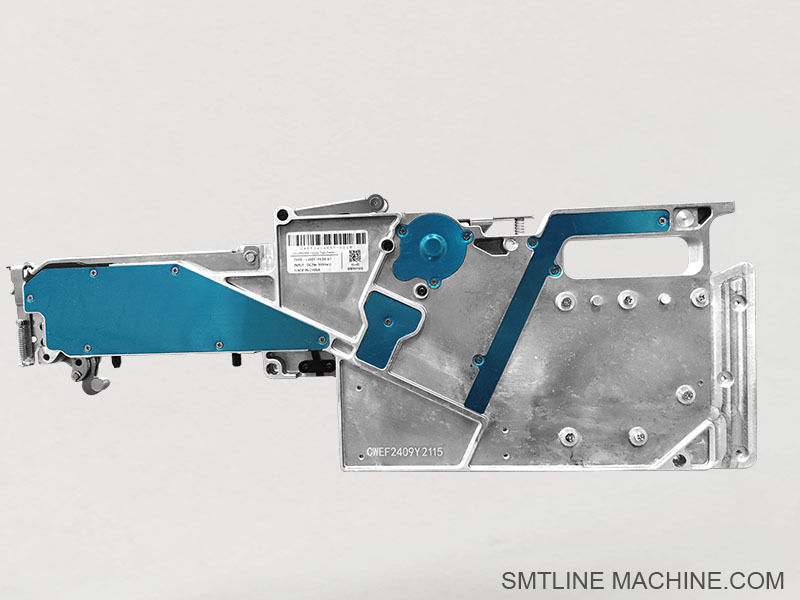

Hochpräzisions-Samsung CWEF-YE24-V7-Feeder für optimiertes Bauteilhandling

Samsung Feeder CWEF-YE24-V7

Einführung des Produkts Samsung CWEF‐YE24‐V7 Elektrogerät

Der Samsung CWEF-YE24-V7 ist eine verbesserte Version des 8 mm elektrischen Zuführers, der in Samsung / Hanwha SMT Pick-and-Place-Maschinen (wie der SM/CP/SME-Serie) verwendet wird.Es beinhaltet in der Regel eine verbesserte Motor- und Steuerlogik für zuverlässigere Bänder und eine bessere Synchronisierung mit der aktuellen Maschinenfirmware.

Wesentliche Merkmale

Vollelektrisch angetriebene Zuführung, die keine Druckluft benötigt
Kompatibel mit einer Bandbreite von 8 mm für Chipkomponenten wie Widerstände, Kondensatoren und kleine ICs
Eingebettete Encoder- und Sensorfunktionen zur Erkennung von Bandpräsenz und zur Verhinderung von Fehlanführungen
für Samsung/Hanwha SMT-Linien mit 4- oder 5-Pin-Anschlussarten
Kompaktes Design mit schnellen Umschaltmöglichkeiten, ideal für die Produktion mit hohem Mix

Typische Angaben

Bandbreite: 8 mm
Antrieb: Innenmotor + Steuerelektronik (V7-Logik)
Verbindungsart: Kompatibel mit älteren 4-Pin- und neueren 5-Pin-Zuführern je nach Maschinenmodell
Montage: Kompatibel mit Standard-Samsung-Fütterbank-Schienen
Rückkopplungs- und Sensoroberfläche: Bandendeckung, Vorwärts-/Rückwärtserkennung, Motorstatussignalisierung

Anwendungen

Zuführung kleiner passiver Bauteile (z. B. 0402, 0603, 0805) in der SMT-Produktion
Verwendung in Umgebungen mit hohem Mischungsvermögen, die schnelle Feederwechsel erfordern
Kompatibel mit Maschinen der Samsung-Familie wie SM320, SM421, SM471, SM482, CP60, DECAN S1/S2, SME-Serie (Verbindungsversion bestätigen)

Allgemeine Wartung und zugehöriges Zubehör

Selbst ohne Zugang zu offiziellen Spezifikationsblättern sind typische zugehörige Zubehörteile und Ersatzteile:

Antriebsschienen
mit einer Breite von nicht mehr als 30 mm
Komponenten für Motoren und Getriebe
Sensor-PCB oder Encoder-Board
Ausrüstung für die Zulassung
mit einem Durchmesser von mehr als 50 cm3

Verwandte Zubehörteile Samsung CWEF-YE24-V7 Feeder

1. Mechanische Zubehörteile

Bandleitungsbahnmontage
Führt das Bauteilband exakt durch den Füttermechanismus.
Gemeinsamer Teil: J66021001A

Abdeckbandschrauber
Drückt und trennt das Abdeckband, um Komponenten für die Abholung freizulegen.
Gemeinsamer Teil: J66011003A

Oberdeckel / Bandklemm
Schützt den Fütterungsbereich und hält das Band während des Betriebs fest.
Teil: J66031011A

Verriegelungspin / Fütterungspin
Der Zuführer wird in die Zuführbank der Maschine eingesperrt.
Teil: J70613008A

Seitendeckplatte / Fütterungsschale
Schützt die inneren Komponenten des Fütterers.
Teil: J66031017A

2. Elektrische Komponenten

Antriebsmotor-Zusammenbau
Die interne Ausrüstung zum Vortriebsband.
Teil: J90551427A

Antriebsgetriebe
Überträgt das Drehmoment des Motors auf den Bandmechanismus.
Teil: J90651417A

PCB zur Steuerung der Zuführung
Steuert den Motor und verbindet sich mit der Pick-and-Place-Maschine.
Teil: J90851407A

Feeder Sensor PCB / Band End Sensor
Ermittlung des Vorhandenseins von Band- oder Bandendbedingungen.
Teil: J67031002A oder J67021010A

Zuführkabel / 4- oder 5-Pin-Anschluss
Verbindet die Feeder-Leistung und die Signale mit der Maschine.
Teil: J66011002A

3. Kalibrierungs- und Wartungsinstrumente

Ausrüstung zur Kalibrierung der Zuführung / Prüfvorrichtung
Wird zur Offline-Kalibrierung oder zum Testen der Bewegung des Fütterers verwendet.
Teil: J13013001A

Band-Wiederwickler-Rolle
Sammelt Abfälle aus Abdeckband während des Betriebs.
Teil: J13014004A

Federplatte / Kompressionsfeder
Das sorgt für einen stabilen Druck auf das Band.
Teil: J66031022A

Bandführer-Befestigungsklammer
Halten Sie die Führungsschiene während der Fütterung fest.
Teil: J66031013A

4. Speicher und Handhabung

Speicherregal für die Zuführung (ESD-Sicherheit)
Verwendet zur Lagerung von Fütterungen während der Umstellung oder der Leerlaufzeit.
Teil: J13012003A

Fütterungsträger oder -korb
mobile Einheit zum Bewegen mehrerer Zuführungen zwischen Leitungen.

Verwandte Teilenummern Samsung CWEF-YE24-V7 Feeder

1. Mechanische Bauteile

2. Elektrische und Antriebskomponenten

3. Werkzeuge und Peripheriegeräte

Diese Teilnummern unterstützen die routinemäßige Wartung, Reparatur und Aktualisierung des CWEF-YE24-V7-Zuführers und gewährleisten einen kontinuierlichen Hochgeschwindigkeitsbetrieb auf Samsung/Hanwha SMT-Linien wie SM421, SM471, SM482, CP45,und DECAN.

Bei der Verwendung von CWEF-YE24-V7 ist ein elektrischer Zufuhrgerät zu verwenden.

1. Wofür wird der CWEF-YE24-V7 verwendet?

Dies ist ein schneller, elektrisch angetriebener 8mm SMT-Zuführer, der zur Versorgung von Komponenten aus Bandrollen (typischerweise 0402, 0603, 0805) mit Samsung/Hanwha-SMT-Maschinen verwendet wird.Es automatisiert das Indizieren von Band und sorgt für eine konsistente Aufnahmebereinigung von Oberflächenbauteilen.

2Mit welchen Maschinen ist es kompatibel?

Es ist mit den meisten Samsung/Hanwha-Modellen kompatibel, die elektrische Fütterungen unterstützen, einschließlich:

SM-Serie: SM320, SM421, SM471, SM482
CP-Serie: CP40, CP45, CP60
DECAN-Serie: S1, S2
SME-Serie (V7-kompatibel)

Stellen Sie sicher, dass der Steckverbindertyp (4-Pin oder 5-Pin) mit Ihrem Maschinenmodell bestätigt wird.

3Was ist der Unterschied zwischen CWEF-YE8-V7 und CWEF-YE24-V7?

Beide sind elektrische Zuführer, aber der YE24-V7 unterstützt in der Regel längere Indexbereiche und kann etwas größere/höhere Bauteilprofile innerhalb der 8mm Bandbreite verarbeiten.Die V7-Version enthält erweiterte Steuerlogik und Feedback-Funktionen.

4. Was sind häufige Probleme und Tipps zur Fehlerbehebung?

5Wie wird der Zuführer betrieben und gesteuert?

Es verwendet einen internen Schrittmotor, der von einem Feeder-PCB gesteuert wird, der über einen 4- oder 5-Pin-Anschluss, der an die SMT-Maschine angeschlossen ist, angetrieben wird.

6Welche Ersatzteile werden normalerweise ersetzt?

Motormontage J90551427A
Bei der Antriebsgetriebe
Sensor-PCB J67031002A
Bande-Leitbahn J66021001A
Ein Tape-Pusher für die Abdeckung J66011003A
Die Anlage ist in der Lage, die Anlage zu verwalten.

7- Wie kann ich den Fütterungsapparat testen oder kalibrieren?

Bei der Prüfung des Motorbetriebs, der Ausrichtung und der Bandindexung außerhalb der Maschine wird ein Zuführungskalibrationsgerät (z. B. J13013001A) verwendet.

8. Wie oft sollte der Fütterungsanlage eine Wartung durchgeführt werden?

Leichte Verwendung: alle 1-2 Wochen überprüfen und reinigen
Massenproduktion: täglich oder nach jeder Rolle überprüfen
Verschleierte Teile (Lenkleinen, Motoren, Sensoren) abhängig von der Belastung alle 3 bis 6 Monate auszutauschen

9Kann es das Band zurückschleißen?

Ja, der Zuführer unterstützt optionale Abdeckband-Rückwickler (z. B. J13014004A), um Arbeitsbereiche sauber zu halten und Störungen zu vermeiden.

10Woher weiß ich, ob es ein Vier- oder Fünf-Pin-Fütterungsgerät ist?

Überprüfen Sie den hinteren Schnittstellenstecker.

4-Pin: In früheren SM/CP-Modellen verwendet
5-Pin: Unterstützt zusätzliche Signalleitungen für neuere Maschinen (V7-kompatible Logik)
