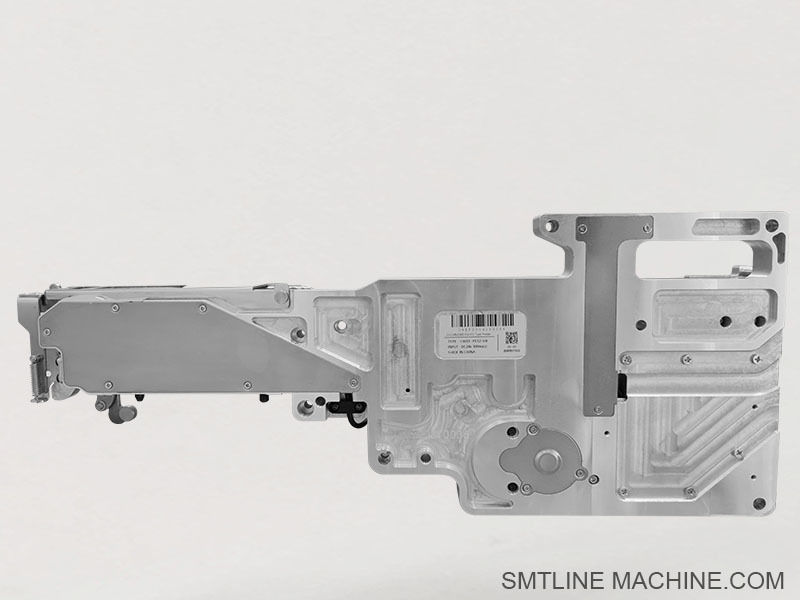

Hochpräziser Samsung CWEF-YE32-V8 Feeder für effiziente Bauteilplatzierung

Samsung Feeder CWEF-YE32-V8

Einführung des Produktes Samsung CWEF-YE32-V8 Feeder

Eine zuverlässige Version des 32 mm intelligenten elektrischen Zuführers von Samsung, der für schnelle SMT-Produktionslinien mit hoher Mischung mit Samsung/Hanwha-Pick-and-Place-Plattformen (SM, CP, DECAN, SME-Serie) entwickelt wurde.

Wesentliche Merkmale

Elektrisch angetrieben, ohne Druckluft
32 mm Band, ideal für größere passive Komponenten und kleine ICs
Kompatibel mit 4- oder 5-Pin-Anschlussschnittstellen, je nach Maschinenerzeugung
Eingebaute Motor-, Encoder- und Sensorlogik, die eine präzise Zufuhr und Fehlererkennung ermöglicht
Unterstützt schnelle Feeder-Swaps und Feeder-Banken mit hoher Dichte

Typische Angaben

Bandbreite: 32 mm (Standard für eine Spur)
Antriebssystem: Innenmotor + Steuerungskonto (V8-Firmware)
Montage: Kompatibel mit Samsung/Hanwha-Zuführungen für SM/CP/SME/DECAN-Maschinen
Eigenschaften: Vortriebsband, End-/Bandpräsenzmessung, Motorfeedback, optionales Abdeckband

Anwendungen

Verwendungszweck für die Versorgung mit mittleren bis großen Komponenten (Chip-Induktoren, Kondensatoren, Steckverbinder, kleine ICs) in SMT-Linien mit hohem Volumen auf Plattformen wie:

Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen:
CP-Reihe: CP40 / CP45 / CP60
DECAN S1/S2
Elektrische Zuführleitungen der KMU-Serie

Typische Wartung und zugehöriges Zubehör

Zu den wichtigsten Ersatzteilen, die häufig mit ähnlichen Samsung-Elektrogeräten geteilt werden, gehören:

Leitbandschienen
Abdeckungsteppiche und -rollen
Motor- und Getriebebaugruppen
Sensor-PCB und Encoder-Board
mit einer Leistung von mehr als 1000 W
Kalibriergeräte zur Ausrichtungstestung

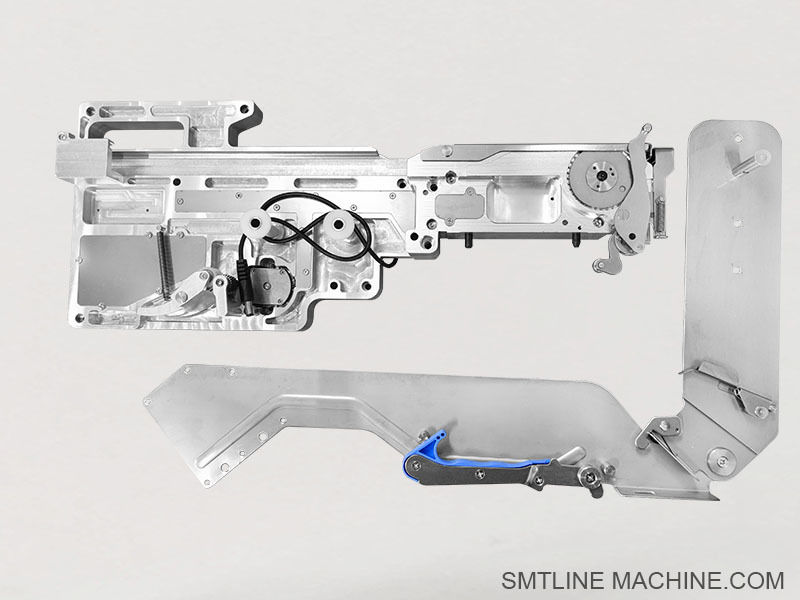

Verwandte Zubehörteile Samsung CWEF-YE32-V8 Feeder

1. Mechanische Bauteile

Bandleitungsbahnmontage
Gewährleistet eine reibungslose Zufuhr von 32 mm Band und eine genaue Positionierung der Bauteile.

Abdeckbandschrauber
Das Abdeckband wird vom Träger angehoben und getrennt, um Komponenten für die Abholung freizulegen.

Oberste Abdeckplatte / Klemmmontage
Halten Sie das Bauteilband fest an Ort und Stelle, um Fehlzufuhr zu vermeiden.

Verriegelungspin / Feeder-Verriegelungsknopf
Sicherung des Fütterers in den Fütterbank-Slot während des Maschinenbetriebs.

Seitendeckplatte der Zuführung
Schützt interne Komponenten und Motorgehäuse vor Beschädigungen oder Trümmern.

2. Antrieb und elektronische Komponenten

Schrittmotormontage
Der innerbetriebliche Mechanismus des Fütterers wird so angetrieben, dass das Band präzise vorwärtsgeschoben wird.

Getriebe / Antriebseinheit
Überträgt das Drehmoment vom Motor an den Tape-Zuführmechanismus.

Hauptsteuerungsplatte
Handhabt Motorsteuerung, Kommunikation und Sensoren-Eingang/Ausgang.

Bandsensorplatte (Präsenz- und Endsensor)
Erkennt das Vorhandensein von Klebeband und warnt, wenn die Rolle fertig ist oder falsch ausgerichtet ist.

Antriebssignalkabel (4- oder 5-Pin)
Versorgt die Antriebs- und Steuerungssignale von der Pick-and-Place-Maschine an den Fütter.

3. Kalibrierungs- und Wartungsinstrumente

Ausrüstung zur Kalibrierung der Zuführung / Prüfvorrichtung
Ermöglicht Testen, Anpassung und Überprüfung der Feederleistung außerhalb der Maschine.

Tape Rewind Reel
Sammelt Abfälle aus Abdeckband für einen sauberen und effizienten Betrieb.

Federplatte / Kompressionsplatte
Druck ausübt, um das Band während der Fütterung auszurichten.

Stützbefestigung für das Bandführer
Gewährleistet Steifheit und Präzision im Bandweg.

4. Lagerung und Handhabung

Aufbewahrungsregal / Warenkorb
Wird verwendet, um mehrere Fütterungen zu organisieren und sicher zu lagern, wenn sie nicht verwendet werden.

Fütterungsträger
Hilft beim organisierten Be- und Entladen während des Umschaltvorgangs.

Diese Zubehörteile sind für den reibungslosen Betrieb, die Ausrichtung und Wartung des CWEF-YE32-V8 32mm elektrischen Feeders unerlässlich und werden in der Regel über andere Samsung elektrische Feederbreiten (8mm) geteilt.,12 mm, 24 mm usw.).

Verwandte Teilenummern Samsung CWEF-YE32-V8 Elektrogerät

1. Mechanische Bauteile

2. Elektrische / Antriebskomponenten

3. Kalibrierungs- / Wartungsinstrumente

Diese Teile sind entweder direkte Ersatzteile oder kompatible Komponenten, die üblicherweise in elektrischen Zuführern der KMU-Serie von Samsung/Hanwha, einschließlich des CWEF-YE32-V8, verwendet werden.

Bei der Verwendung von CWEF-YE32-V8 wird der elektrische Zufuhrgerät

1. Wofür wird der CWEF-YE32-V8 verwendet?

Der CWEF-YE32-V8 ist ein 32 mm intelligenter elektrischer Zuführer, der zur Versorgung mit mittleren bis großen Oberflächenbauteilen (z. B. Steckverbinder, Schaltkreise, Netzteile) von Trägerband an SMT-Maschinen wie den SM verwendet wird,CP, DECAN und KMU-Serien.

2Mit welchen SMT-Maschinen ist es kompatibel?

Es funktioniert mit Samsung/Hanwha Pick-and-Place-Maschinen, die elektrische Zuführungen unterstützen, einschließlich:

SM-Serie: SM421, SM471, SM482
CP-Serie: CP45, CP60
DECAN-Serie: S1, S2
KMU-Baureihe: Zuführungen mit 4- oder 5-Pin-Stützfläche (Version mit Steckverbinder überprüfen)

3Was ist der Hauptunterschied zwischen den V8 und älteren V7-Versionen?

Die V8-Version beinhaltet verbesserte interne Firmware, schnellere Zyklen, zuverlässigere Motorleistung und bessere Kompatibilität mit neueren DECAN/SME-Systemen.

4Ist es elektrisch oder pneumatisch?

Es ist vollständig elektrisch, was bedeutet, dass es über einen eingebauten Motor und einen PCB-Controller läuft, ohne Druckluft zu benötigen.

5Welche Größe von Komponenten oder Band unterstützt es?

Bandbreite: 32 mm
geeignet für größere elektronische Bauteile wie:

Große ICs
HF-Module
Anschlüsse
Halbleiter für Leistung

6. Was sind häufige Probleme und wie kann man sie beheben?

7Welche Teile werden am häufigsten ersetzt?

Motormontage J90551427A
Bei der Übertragung von Kraftfahrzeugen auf die Schiene
Sensor-PCB J67031002A
Bande-Leitbahn J66021001A
Ein Tape-Pusher für die Abdeckung J66011003A
Kontroll-PCB J90851407A

8Wie kalibriere oder teste ich den Fütter?

Verwenden Sie den Feeder-Kalibriergerät (z. B. J13013001A) zur Überprüfung des Feeder-Vorgangs, der Ausrichtung und der Fehlererkennung außerhalb der SMT-Maschine.

9- Unterstützt es das Rückwickeln von Abdeckband?

Ja, es kann mit einer Klebeband-Rewinderspule (z. B. J13014004A) ausgestattet werden, um Abfälle von Abdeckband während des Betriebs zu verwalten.

10Wie oft sollte ich es pflegen?

Lichtverbrauch: Alle 1-2 Wochen reinigen und prüfen
Schwerer Gebrauch: Nach jeder Rolle oder Schicht überprüfen
Vierteljährlich: Motor- oder abgenutzte mechanische Teile ersetzen je nach Last
