1009 Kapazität Samsung Pneumatischer Feeder 08mm Leichtgewicht 0.79kg Bestücker für reibungslosen Betrieb

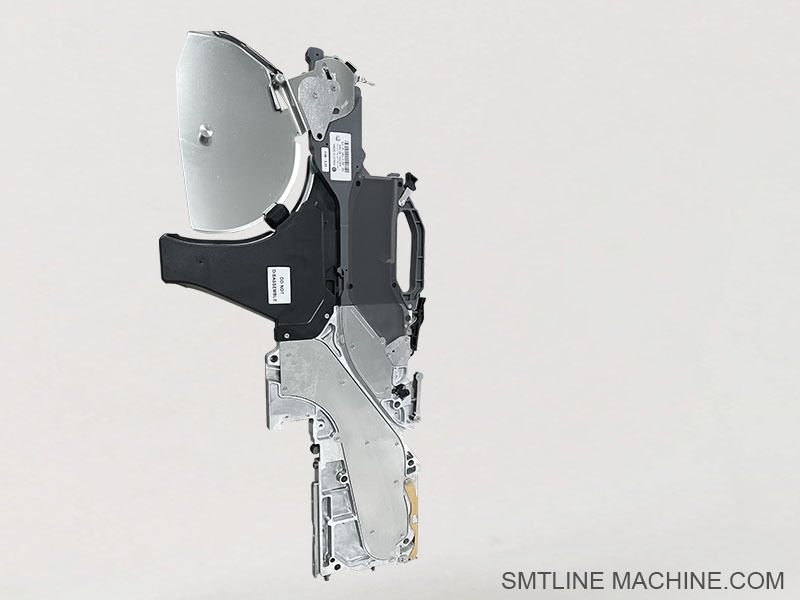

Samsung Pneumatik-Feeder 08mm

Produkteinführung – Samsung 8mm Pneumatik-Feeder

Der Samsung 8mm Pneumatik-Feeder ist ein Standard-Bandzuführer, der für den Einsatz mit Samsung SMT-Bestückungsautomaten, insbesondere älteren Modellen wie CP40, CP45, CP60, konzipiert ist. Er arbeitet mit Druckluft, um Bauteilbänder vorzurücken, und wird typischerweise für passive Bauteile im 8mm geprägten oder Papierbandformat verwendet.

Hauptmerkmale

Pneumatisches Antriebssystem: Verwendet Luftdruck, um das Band zu indexieren, wodurch mechanische Motorteile entfallen.
Kompatibel mit 8mm Bandbreite, ideal für die Zuführung von Widerständen, Kondensatoren und kleinen ICs.
Funktioniert mit Samsung CP-Serie (CP40/CP45/CP60) und anderen pneumatikkompatiblen Modellen.
Konzipiert für Hochgeschwindigkeitszuführung mit gleichmäßiger Ausrichtung.
Einfaches Laden und Entladen von Bandrollen für schnellen Wechsel.

Typische Spezifikationen

Bandbreite: 8mm (einspurig)
Antriebsart: Pneumatisch (Luftzylindermechanismus)
Zuführgeschwindigkeit: Hochgeschwindigkeits-Indexierung für die Massenproduktion
Montage: Standard-Feeder-Bank-Steckplätze für die CP-Serie
Bauteiltypen: 0402, 0603, 0805, kleine LEDs und ICs

Anwendungen

Wird in SMT-Produktionslinien mit hohem Volumen zur Zuführung von gängigen Chip-Bauteilen verwendet.
Ideal für Samsung Maschinen der frühen Generation, die keine elektrischen Feeder unterstützen.
Häufig in Branchen wie Unterhaltungselektronik, Automobil, LED und Telekommunikation.

Optionales Zubehör

Abdeckband-Schiebemechanismus
Bandführungschiene und Federeinheiten
Luftschlauchanschlüsse und Feeder-Bank-Adapter
Kalibrierungs- und Testvorrichtungen für CP-Feeder-Setups

Zugehöriges Zubehör – Samsung 8mm Pneumatik-Feeder

1. Mechanische Komponenten

Bandführungschiene
Führt das Bauteilband in den Feeder-Pfad.
Teile-ID: Oft feederspezifisch – Kompatibilität mit der CP8-Serie prüfen

Abdeckband-Separator / Schieber
Hebt und trennt das Abdeckband, so dass die Bauteile für die Aufnahme freigelegt werden.

Feeder-Grundplatte / Gehäuserahmen
Strukturunterstützung, die den Bandmechanismus und den Luftzylinder hält.

Feeder-Verriegelungsstift / Klemmenbaugruppe
Sichert den Feeder in der Feeder-Bankschiene an der SMT-Maschine.

Bandklemmenfeder / Spannfeder
Hält die richtige Bandspannung aufrecht und verhindert ein Abdriften des Bandes.

2. Pneumatische Komponenten

Luftzylinder
Treibt den Bandvorschubmechanismus an.
Normalerweise ein kleiner doppeltwirkender oder einfachwirkender Zylinder, feederspezifisch

Magnetventil (für einige Banktypen)
Steuert die Ein/Aus-Luftzufuhr zu einzelnen Feedern (extern zur Feedereinheit).

Luftschlauchanschluss / Fitting
Standard-Push-to-Connect-Fittings für Drucklufteingang.

Auspuffschalldämpfer
Reduziert Geräusche durch Luftfreisetzung und schützt den Zylinder.

3. Test- und Wartungswerkzeuge

Feeder-Kalibrierungslehre (für die CP-Serie)
Wird für das Testen des Bandvorschubs und der Hubausrichtung außerhalb der Maschine verwendet.

Federklemmenwerkzeug
Unterstützt den sicheren Austausch von internen Feederfedern.

Luftdruckregler
Steuert den eingehenden Luftdruck, um den Feederspezifikationen zu entsprechen (typischerweise 0,4–0,6 MPa).

4. Sonstiges Zubehör

Feeder-Aufbewahrungsgestell
ESD-sicherer Feeder-Wagen oder Aufbewahrungsregal zur Organisation von Feedern während der Leerlaufzeit.

Rollenhalter-Adapter
Zur sicheren Montage von Bandrollen am Feeder.

Bandabfall-Aufwickler (optional, falls unterstützt)
Mechanismus zum Aufrollen und Sammeln von Abdeckbandabfällen während der Zuführung.

Zugehörige Teilenummern – Samsung 8mm Pneumatik-Feeder

1. Mechanische Komponenten

2. Pneumatische Komponenten

3. Kalibrierung & Werkzeuge

4. Sonstiges Zubehör

Hinweis: Die genaue Teilenummer kann je nach Generation und Charge Ihres CP-Serien-Feeders (z. B. CP45, CP40L, CP60) leicht variieren. Überprüfen Sie immer das Etikett am Feedergehäuse auf vollständige Kompatibilität.

FAQ-Leitfaden – Samsung 8mm Pneumatik-Feeder

1. Wofür wird der Samsung 8mm Pneumatik-Feeder verwendet?

Er dient dazu, 8mm Trägerband mit oberflächenmontierten Bauteilen (z. B. 0402, 0603, 0805 Widerstände, Kondensatoren, kleine ICs) in Samsung CP-Serien-SMT-Maschinen einzuführen, wobei Druckluft verwendet wird, um das Band vorzurücken.

2. Mit welchen SMT-Maschinen ist er kompatibel?

Dieser Feeder ist mit folgenden Modellen kompatibel:

Samsung CP40, CP45, CP60
Einige Varianten von CP45FV und CP40L

Diese Maschinen benötigen pneumatische Feeder, keine elektrischen.

3. Wie funktioniert er?

Der Feeder verwendet einen druckluftbetriebenen Zylinder, um das Band vorzurücken. Das Band wird pro Bestückungszyklus um eine Teilung weiterbewegt, wodurch das nächste Bauteil für die Aufnahme durch den Bestückungskopf freigelegt wird.

4. Welcher Luftdruck ist für den Betrieb erforderlich?

Typischer Arbeitsdruck:
0,4 bis 0,6 MPa (4–6 bar)
Zu niedrig = Zuführungsfehler
Zu hoch = Bauteilfehlausrichtung oder Bandschäden

5. Welche Bandtypen werden unterstützt?

Bandbreite: 8mm
Bandtypen: Geprägtes Kunststoff- oder Papierband
Bauteiltypen: Chip-Widerstände, Kondensatoren, LEDs, kleine Halbleiter

6. Was sind häufige Probleme und Tipps zur Fehlerbehebung?

7. Welche Teile werden häufig ausgetauscht?

Luftzylinder – J70541004A
Rückstellfeder – J90651007A
Bandführungschiene – J66021001A
Abdeckband-Schieber – J66011003A
Verriegelungsknopf/-stift – J70613008A
Schlauchanschlüsse – J70631015A

8. Wie kann ich den Feeder testen?

Verwenden Sie eine manuelle Feeder-Testbox (z. B. J13014002A) oder eine Kalibrierlehre (J13013001A), um die Zuführung zu simulieren, ohne die gesamte SMT-Maschine zu betreiben.

9. Unterstützt er das Aufwickeln des Abdeckbands?

Einige Setups ermöglichen optionale Abdeckband-Aufwickelrollen (z. B. J13014004A), aber viele frühe pneumatische Feeder unterstützen kein automatisches Aufwickeln.

10. Wie oft sollte die Wartung durchgeführt werden?

Täglich: Staub ausblasen, Bandpfad prüfen
Wöchentlich: Auf Luftlecks prüfen, Federn und bewegliche Teile inspizieren
Monatlich: Luftzylinder schmieren, abgenutzte Teile austauschen
Quartalsweise: Vollständige Inspektion und ggf. Überholung
