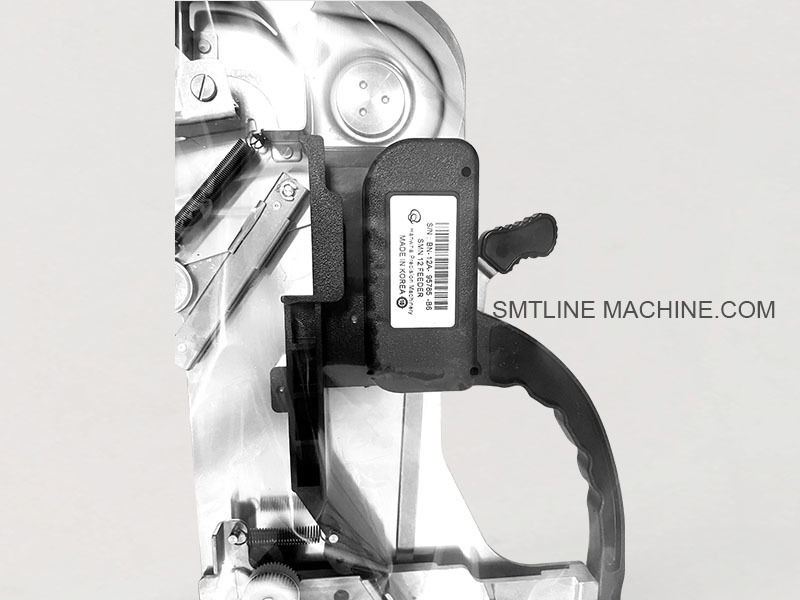

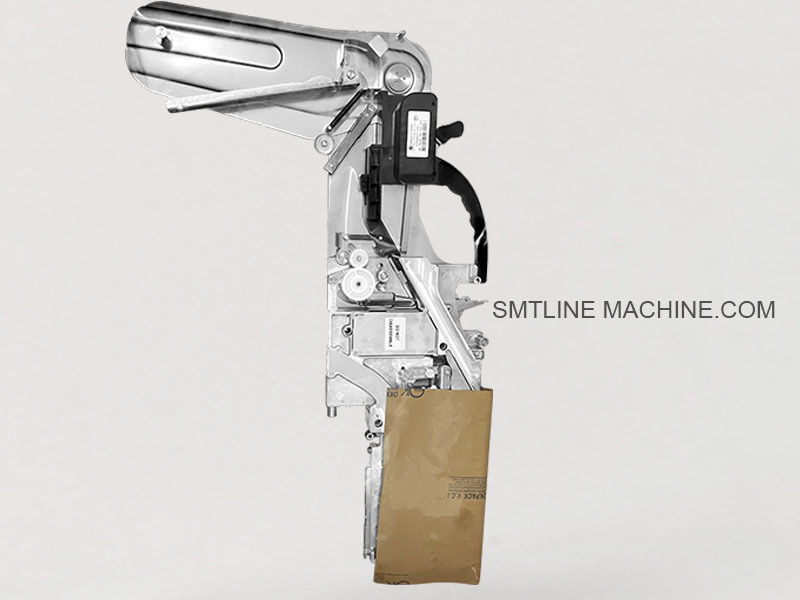

Hochpräziser Samsung 12mm Pneumatik-Feeder für die Bauteilbestückung

Samsung Pneumatische Zuführung 12 mm

Produkteinführung Samsung 12mm Pneumatischer Zuführer

Der Samsung 12mm Pneumatic Feeder ist ein zuverlässiger, luftgetriebener Band-Feeder, der für die Versorgung von Oberflächenbauteilen von 12mm Trägerbändern mit Samsung SMT Platziermaschinen entwickelt wurde.Es wird in älteren Plattformen wie dem CP40 weit verbreitet., CP45 und CP60, die auf pneumatische Feedertechnologie beruhen.

Wesentliche Merkmale

Pneumatische Bedienung: Druckluft zum Antrieb des Bandvortriebs
Kompatibel mit 12mm-Trägerbändern, ideal zum Versorgen größerer passiver Komponenten, kleiner ICs oder Stromgeräten
geeignet für Maschinen der ersten Generation der Samsung CP-Serie
Bietet schnelle Indizierung und stabile Komponentenposition
Robuste mechanische Konstruktion mit minimalem Wartungsaufwand

Spezifikationen

Bandbreite: 12 mm
Antriebsart: pneumatisch (Luftzylindermechanismus)
Komponentenhöhe: Einstellbar (normalerweise 4 mm, 8 mm oder 12 mm Schritte)
Energiequelle: Druckluft (normalerweise 0,4 ∼ 0,6 MPa)
Zuführungsmethode: Stufenweise luftgetriebene Indexisierung
Spulenunterstützung: bis zu 13"/15" Standardspulen

Anwendungen

Ideal für die Lieferung größerer Komponenten wie:

Dioden und MOSFETs
Elektrolytische Kondensatoren
Kleine Relais
Teile für Chips 1206 und 1210
Häufig in SMT-Produktionsumgebungen mit hohem Volumen für:

Verbraucherelektronik
PCB für die Automobilindustrie
LED-Platten

Vereinbarkeit

Funktioniert mit Samsung-Pneumatik-Zuführplattformen, einschließlich:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60-Serie

Verwandtes Zubehör Samsung 12mm Pneumatik-Zuführer

1. Mechanische Bauteile

Bandleitbahn (Bandstrecke / Trägerbahn)
Gewährleistet eine reibungslose und genaue Zufuhr von 12 mm Bauteilband.

Abdeckbandschieber / Trennschalter
Heben und trennen Sie das Abdeckband, um Komponenten für die Abholung freizulegen.

Obergehende Abdeckungsplatte / Klemme
Halten Sie das Band an Ort und Stelle und verhindern Sie, dass es während des Vortriebs zu heben.

Anschlussknopf / -knopf
Der Zuführer wird in den Zuführerschlitz der Maschine befestigt (z. B. Verriegelungsschloss oder Schnellschluss).

Spulenhalter / Bandspulenwelle
Halten der Bauteilsrollen (typischerweise 13 oder 15) für die Entwicklung in Position.

2. Pneumatische Komponenten

Luftflasche (Zuführungsantrieb)
Er sorgt für die lineare Bewegung, um das Band Schritt für Schritt voranzutreiben.

Luftdruckstange / Schieberegelung
Überträgt Bewegung vom Luftzylinder auf den Vortriebsmechanismus.

Rückkehr Frühling
Setzt den Schieberegler nach jedem Vorwärtsschlag zurück.

Luftrohranschlüsse / Schnellanschlüsse
Ermöglicht eine Verbindung zur Druckluftversorgung.

Schalldämpfer oder Schalldämpfer (optional)
Reduziert Luftlärm während der Lüftung.

3. Wartungs- und Prüfwerkzeuge

Zuführungskalibrierung / Ausrichtung
Verwendet zur Prüfung und Ausrichtung von Futtermitteln außerhalb der Maschine.

Manuelle Prüfbox
Es bietet eine manuelle Luftkontrolle für Tests der Ausrüstung.

Reinigungsbürsten für die Zuführung
Entfernt Staub und Trümmer von Führungsschienen und beweglichen Teilen.

Speicherregal für die Zuführung
Für die organisierte Lagerung von mehreren Futtermitteln, wenn sie nicht verwendet werden.

Diese Teile sind unerlässlich, um sicherzustellen:

Glatte Bandzufuhr
Richtige Ausrichtung
Zuverlässige Aufnahme von Bauteilen
Einfache Installation/Entfernung während der Produktion

Verwandte Teilenummern Samsung 12mm Pneumatische Zuführung (Englisch)

1. Mechanische Bauteile

2. Pneumatische Komponenten

3Test- und Wartungsinstrumente

Diese Teilnummern decken die am häufigsten ausgetauschten und gewarteten Teile des Samsung 12mm-Tape-Feeder-Systems ab, um eine gleichbleibende Leistung bei der SMT-Produktion zu gewährleisten.

FAQ-Leitfaden Samsung 12mm Pneumatische Zuführung

1- Wofür wird der Samsung 12mm Pneumatik-Feeder verwendet?

Es ist für die Zufuhr von 12 mm breitem Trägerband mit Oberflächenbauteilen wie größeren Widerständen, Kondensatoren, kleinen ICs,mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W.

2Welche SMT-Maschinen sind mit diesem Feeder kompatibel?

Kompatibel mit Samsung-Pneumatik-Zuführplattformen, einschließlich:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60-Serie

Diese Modelle verwenden pneumatische statt elektrische Futtergeräte.

3Wie funktioniert der Fütter?

Der Zuführer verwendet einen Druckluftzylinder, um das Band schrittweise nach vorne zu lenken, wodurch die nächste Komponente durch den Platzierungskopf der Maschine abgeholt werden kann.

4Welcher Luftdruck ist erforderlich?

Der typische Betriebsdruck beträgt 0,4 bis 0,6 MPa (46 bar).

5- Welche Bandtypen und -größen unterstützt er?

Bandbreite: 12 mm
Bauteilband: Aufgeprägtes Kunststoff- oder Papierteilband
Typische Komponenten: Größere Chipwiderstände (1206, 1210), Dioden, kleine Relais, elektrolytische Kondensatoren.

6. Was sind häufige Probleme und Tipps zur Fehlerbehebung?

7Welche Teile müssen häufig ersetzt werden?

Luftflasche (J70541004A)
Rücklauffeder (J90651007A)
Bindungsschiene (J66021002A)
Ein Tape-Pusher für die Abdeckung (J66011003A)
Verriegelungspin / Knopf (J70613008A)
Luftrohranschlüsse (J70631015A)

8- Wie kann ich den Fütterungsapparat testen oder kalibrieren?

Verwenden Sie eine Fütterungskalibrierung (J13013001A) oder eine manuelle Prüfbox (J13014002A) zur Simulation von Zuführungszyklen und zur Überprüfung der richtigen Vortriebsbänder außerhalb der SMT-Maschine.

9- Unterstützt es das Rückwickeln von Abdeckband?

Optional verfügbare Abdeckband-Rollenscheiben (z. B. J13014004A) sind zwar erhältlich, sind jedoch nicht für alle Modelle standardmäßig.

10- Welcher Wartungsplan wird empfohlen?

Täglich: Weg des Bandes reinigen, nach Trümmern suchen
Wöchentlich: Luftdruck und Schläuche überprüfen, Federn und bewegliche Teile überprüfen
Monatlich: Schmierstoffzylinder bei Bedarf, abgenutzte mechanische Teile ersetzen
Vierteljährlich: Vollständige Inspektion und bei Bedarf Wiederaufbau
