YSM20R 1,2m Verlängerte Schiene

YSM20R 1,2 m Streckenlänge

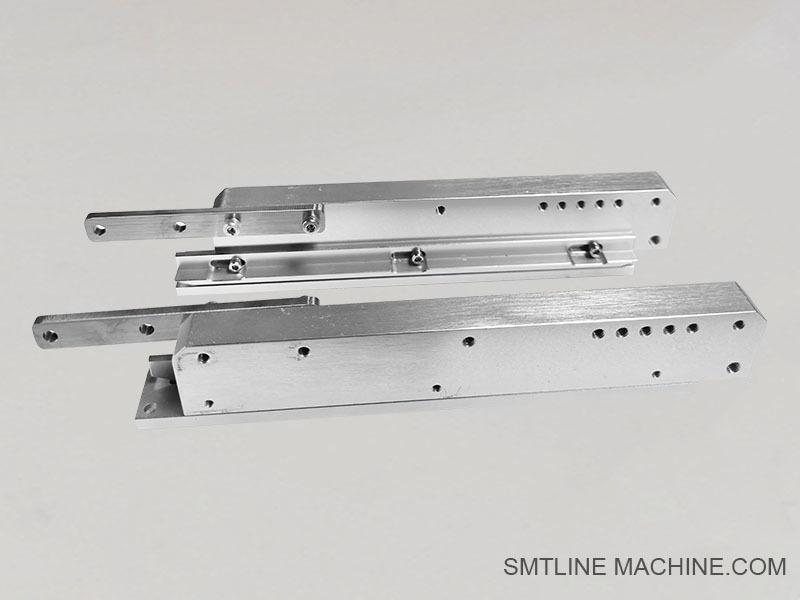

Produkteinführung Yamaha YSM20R 1,2m Verlängerte Strecke
Die 1,2 m lange Strecke für den Yamaha YSM20R ist eine Fabrik- oder Feldfördererverlängerung, die für größere oder längere Leiterplatten in Hochgeschwindigkeits-SMT-Produktionsumgebungen entwickelt wurde.Es erhöht die maximale PCB-Handhabung Länge der Maschine, um einen reibungslosen Transport und eine präzise Positionierung von Platten mit erweitertem Format zu gewährleisten.

Hauptmerkmale:
Erweiterte Leiterplattenunterstützung: Erhöht die Förderstrahllänge auf 1.200 mm und ermöglicht den Umgang mit extra langen Platten (z. B. LED-Streifen, Hintergrundbeleuchtungseinheiten, Stromplatten).
Vollkompatibilität: Konzipiert für die nahtlose Integration mit Yamaha YSM20R Modulmontern.
Präzisionstransport: Ausgestattet mit hochgenauen motorisierten Gürteln und seitlichen Klemmleitungen für eine stabile Plattenübertragung.
Heavy-Duty-Rahmen: Die verstärkte Struktur unterstützt große und schwere PCBs ohne Verformung oder Vibration.
Closed-Loop-Synchronisation: Synchronisiert sich mit dem internen Plattenübertragungssystem für einen kontinuierlichen Inline-Betrieb.

Spezifikationen (typisch):
Wirksame PCB-Länge: bis zu 1.200 mm (je nach Modell)
PCB-Breitengrenze: Typischerweise 50-510 mm (Standardbreite YSM20R)
Beförderungsmethode: Zweischienen- oder Einbahnmotor
Bau: Pulverbeschichteter Stahlrahmen mit antistatischer Förderoberfläche
Stromversorgung: integriert aus der Haupteinheit YSM20R oder aus dem Hilfseingang

Anwendungen:
Ideal für LED-Beleuchtung, Automobilsteuerungen, Stromversorgungsmodule und andere SMT-Module mit großem Format
Verwendet in Multi-Maschinen-Linien, bei denen lange Platten eine ununterbrochene Inline-Bearbeitung benötigen









Verwandte Zubehörteile YSM20R 1,2 m Streckenlänge

1. Spuren-Stütz-Klammern-Set
Schwere Befestigungsstützen, mit denen die erweiterte Spur an den Maschinenrahmen befestigt wird.

2. Antriebsmotormontage
Einschließlich Motor, Getriebe und Sensoren, die das Förderband antreiben.

3. Zeitgurt / Förderband
Antistaatische Transporthämmer, die für eine stabile PCB-Übertragung mit geringer Vibration entlang der verlängerten Länge ausgelegt sind.

4. Sensor-Kit (Eingang/Ausgang)
Hierzu gehören fotoelektrische oder reflektierende Sensoren zur Feststellung von PCB in Position, zur Präsenzerkennung oder zum Fehlerstopp.

5. Breitenregelungseinheit (optional)
Motorisierter oder manueller Gleisbreitenregelmechanismus zur Aufnahme von PCBs verschiedener Größen während des Linienwechsels.

6. Seitenleiterleinen / Klemmleinen
Hilft, PCBs während des Ferntransports auszurichten.

7. Ausgleichsfuß oder Ankerbolzen
Verwendet, um die verlängerte Spur auf dem Fabrikboden zu stabilisieren und mit der Förderhöhe des YSM20R auszurichten.

8. Kabelverbindung (Signal und Strom)
Verkabelungssets, um die Sensoren, Motoren und Steuerungen der erweiterten Strecke mit dem Hauptsteuerungssystem des YSM20R zu verbinden.

9. Schienendeckel oder Schutzschild
Schutzschirm zur Verhinderung des Eintritts von Staub oder des versehentlichen Berührens mit beweglichen Teilen.

10. Inline Pufferförderer (optional)
Ein optionales Modul, das zwischen Maschinen installiert wird, um PCBs während vorübergehender Vor- und Nachstromverzögerungen zu speichern oder zu pausieren.

Anmerkung:
Alle Zubehörteile müssen dem Gleistyp (Ein-/Doppelschiene) und der YSM20R-Konfiguration entsprechen.









Verwandte Teilenummern YSM20R 1,2 m Strecke

1. KHJ-MC120-00
Hauptverlängerter Gleiseinheit ¥ 1,2 Meter hohe Förderanlage zur Integration in den YSM20R.

2. KHJ-MC121-00
Gleisbefestigungssatz

3. KHJ-MC122-00
Die Förderband-Einheit umfasst antistatische Zeitgurte, die speziell für 1,2 m Strecken ausgelegt sind.

4. KHJ-MC123-00
Antriebsmotor motor und Getriebe zur Antriebsbewegung des Förderers

5. KHJ-MC124-00
Sensor-Kit

6. KHJ-MC125-00
Seitenleitungs-Schienen-Satz verstellbare oder feste Leitungs-Schienen zur Stabilisierung langer PCBs.

7. KHJ-MC126-00
Kabelvorrichtung für die Verbindung der erweiterten Spur mit der Hauptsteuerung YSM20R.

8. KHJ-MC127-00
Ausgleichsgrundsatz Bodenanker oder Höhenanpassungsfuß für die Ausgleichung der verlängerten Schiene.

9. KHJ-MC128-00
Streckenbreitenregelungseinheit (optional) für automatische oder manuelle Breitenänderungen je nach PCB-Größe.

10. KHJ-MC129-00
Gleisschutzdeckel protection panel für Sicherheit und Staubschutz über dem Fördergerät.

Anmerkungen:
Diese Teilenummern folgen Yamahas Namenskonvention der KHJ-Serie.
Der tatsächliche Gebrauch kann davon abhängen, ob Sie Doppelschienen- oder Ein-Schienen-Systeme verwenden.
Einheitliche Anlagen für die Entwicklung von LED-Lösungen








FAQ-Leitfaden Yamaha YSM20R 1,2m Streckenlänge
1Was ist der Zweck der 1,2 m langen Strecke?
Die verlängerte Spur erhöht die maximale PCB-Länge der Maschine, so dass die YSM20R PCBs mit langem Format (bis zu 1,2 Meter) unterstützen kann, z. B. LED-Streifen, Stromplatten,oder industrielle Steuerungseinheiten.
2Ist der verlängerte Gleis Standard oder optional?
Es handelt sich um ein optionales Add-on, das entweder in der Fabrik installiert oder im Feld nachgerüstet wird, abhängig von der Konfiguration der Produktionslinie und den Anforderungen an die PCB-Länge.
3Welche Maschinen sind mit dieser erweiterten Strecke kompatibel?
Es ist speziell für den Yamaha YSM20R-Modulmonter entwickelt und kann unter Yamaha-Anleitung mit bestimmten Varianten der YSM20-Plattform kompatibel sein.
4Wie wird die erweiterte Gleise angetrieben und gesteuert?
Die Gleise ist in das Steuerungssystem des YSM20R® mit einer speziellen Motor-Einheit, einem Sensor-Kit und einem Signal-/Leistungsgurt integriert.
5Kann es mit schweren oder breiten PCBs umgehen?
Ja, es verfügt über einen verstärkten Rahmen, verstellbare Leitbahnen und motorisierte Gürtel, um schwere oder großformatige Bretter stabil und präzise zu tragen.
6- Welche Wartungspflichten haben Sie?
Regelmäßige Reinigung von Gürteln und Führungsschienen
Periodische Inspektion von Sensoren und Verkabelung
Schmierung oder Anpassung der Spannung der Gürtel
Überprüfen Sie die Verschleißbarkeit von Ausgleichsfuß oder Verankerungspunkten
7. Welches Zubehör ist bei der Installation in der Regel erforderlich?
Montageklammern
Antriebsmotor und Getriebe
Gürtel- und Führungsschienen-Set
mit einer Leistung von mehr als 50 W
Kabelbänder für Signal/Strom
Optionale Rollenfüße oder Nivellierungsstütze
8Kann die Gleisbreite automatisch eingestellt werden?
Einige Versionen können je nach Konfiguration manuelle oder motorisierte Breitenanpassung unterstützen.
9Was sind die häufigsten Probleme und Lösungen?

10Wo bekomme ich Teile-Nummern und Dokumentation?
Sie können diese bei:
Yamaha SMT-Servicehandbücher
Autorisierte Yamaha-Händler
Auf Anfrage kann ich auch Teile-Nummernlisten (z. B. KHJ-MC120-00 ~ KHJ-MC129-00) und Diagramme bereitstellen.
physisches Lager,
Schnelle Lieferung
Unterstützung nach dem Verkauf
Bereitstellung von Transportdiensten von Tür zu Tür
Preisvorteile,
bietet eine vollständige Palette von SMT-Dip-Geräten und -Zubehör

Wir können für Sie tun:
1Wir bieten Ihnen eine vollständige SMT-Lösung.
2Wir liefern die Kerntechnologie mit unseren Geräten.
3Wir bieten den professionellsten technischen Service.
4Wir haben eine reiche Erfahrung mit der Einrichtung von SMT-Fabriken.
5Wir können jede Frage über SMT lösen.
