YS12 Große feststehende Kamera Basisplatte Basis

YS12 Große Festkamera-Grundplattenbasis

Produkteinführung – YS12 Große Festkamera-Grundplattenbasis

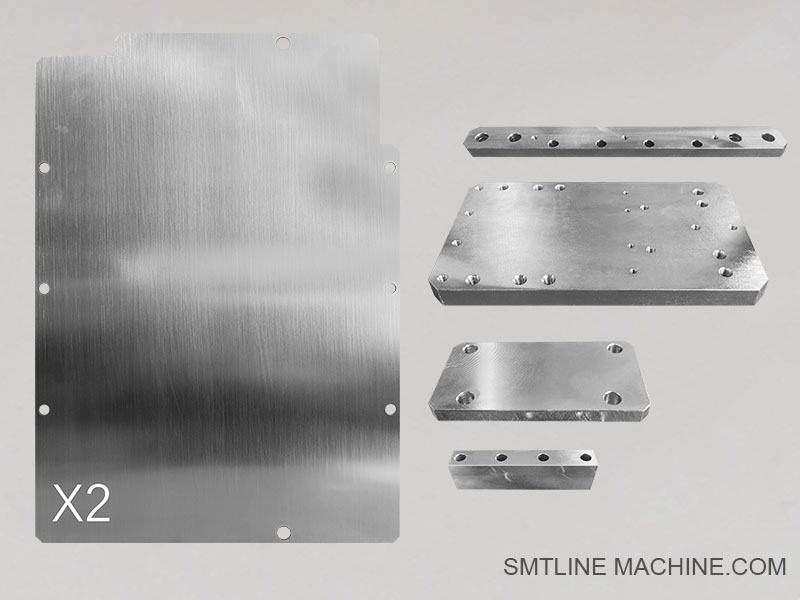

Die Große Festkamera-Grundplattenbasis ist eine strukturelle Stützkomponente, die in der Yamaha YS12 SMT-Bestückungsmaschine verwendet wird und speziell dafür entwickelt wurde, die Festkamera-Baugruppe zu halten und zu stabilisieren. Diese Komponente gewährleistet eine genaue und wiederholbare visuelle Inspektion oder Erkennung von Komponenten und Fiducials während des SMT-Prozesses.

Wichtige Merkmale:

Hochpräzise Montagefläche: Mit engen Toleranzen bearbeitet, um eine genaue Kamerapositionierung für eine zuverlässige Bilderfassung zu gewährleisten.
Strukturelle Stabilität: Bietet eine starre Grundlage, um Vibrationen oder Verschiebungen während des Maschinenbetriebs zu minimieren.
Korrosionsbeständige Oberfläche: Beschichtet oder eloxiert, um Produktionsumgebungen standzuhalten und eine lange Lebensdauer zu gewährleisten.
Kundenspezifische Passform für YS12: Speziell entwickelt, um den Abmessungen der Festkameraeinheit und den Befestigungslöchern der YS12-Plattform zu entsprechen.

Funktion & Anwendung:

Montiert die große Festbildkamera, die die Komponentenerkennung, Markierungserkennung oder Ausrichtungsinspektion durchführt.
Dient als Referenzgrundlage für bildbasierte Korrektur und Fiducial-Ausrichtung während des Pick-and-Place-Vorgangs.
Entscheidend für die Aufrechterhaltung einer konsistenten Platzierungsgenauigkeit.

Typische Spezifikationen:

Material: Bearbeitete Aluminiumlegierung oder Stahl
Oberfläche: Schwarz eloxiert oder pulverbeschichtet
Montage: Vorgebohrte Löcher für Kameramodul und Stützrahmen
Kompatibilität: Yamaha YS12 (kann auch für YS12F oder ähnliche Varianten mit großen Festkamera-Konfigurationen gelten)

Zubehör – YS12 Große Festkamera-Grundplattenbasis

1. Festkamera-Modul

Die Hauptbildeinheit, die auf der Grundplatte montiert ist und für die Komponentenerkennung und Fiducial-Ausrichtung verwendet wird.

2. Befestigungsschrauben & Unterlegscheiben

Präzisionsbefestigungen zur Sicherung der Kamera- und Grundplattenbaugruppe. In der Regel enthalten sind vibrationsfeste Schrauben mit Unterlegscheiben.

3. Kameraschutzabdeckung

Schutzschild oder Gehäuse, um Staub oder mechanische Einwirkungen auf das Objektiv der Festkamera zu verhindern.

4. Beleuchtungsmodul / LED-Ringlicht

Beleuchtungseinheit, die um oder in der Nähe der Kamera installiert ist, um eine gleichmäßige Beleuchtung für eine hochwertige Bilderfassung zu gewährleisten.

5. Vision-Kabelsatz

Enthält Signal- und Stromkabel, die die Kamera mit der Bildverarbeitungsplatine oder der Hauptsteuereinheit verbinden.

6. Kamera-Einstellhalterung

Eine Feineinstellungsstütze oder ein Unterhalter, die/der leichte Winkel- oder Höheneinstellungen während der Kalibrierung ermöglicht.

7. Grundplatten-Stützrahmen

Strukturelement, das die Grundplatte mit dem Maschinengehäuse verbindet und so die Steifigkeit und Ausrichtung erhöht.

8. Kalibrierungsglas / Zieltafel

Wird zur Kalibrierung des Visionsystems nach der Installation oder dem Austausch der Kamera oder der Grundplatte verwendet.

Hinweis:
Dieses Zubehör ist für den ordnungsgemäßen Betrieb und die Wartung des YS12-Bildinspektionssystems unerlässlich und muss auf die spezifische YS12-Konfiguration abgestimmt sein (z. B. Standard vs. große Festkamera).

Zugehörige Teilenummern – YS12 Große Festkamera-Grundplattenbasis

1. KG7-M655L-00

Große Festkamera-Grundplatte – Die Hauptgrundplatte zur Montage der Festbildkamera in der YS12-Maschine.

2. KG7-M6550-00

Festkameraeinheit – Standard-Festbildmodul, das auf der Grundplatte für Fiducial- und Komponentenerkennung installiert ist.

3. KG7-M655H-00

LED-Beleuchtungsmodul – Ringlicht oder Beleuchtungseinheit, die um die Festkamera für eine gleichmäßige Beleuchtung montiert ist.

4. KG7-M655M-00

Kamerahalterung – Mechanische Halterung zur Unterstützung und Einstellung der Festkamera auf der Grundplatte.

5. KG7-M655N-00

Befestigungsschraubensatz – Präzisionsschraubensatz zur sicheren Befestigung der Kamera und der Grundplatte.

6. KG7-M655P-00

Vision-Signalkabel – Kabelsatz zur Übertragung von Bilddaten und Strom zwischen der Kamera und der Visionsystem-Steuerplatine.

7. KG7-M655F-00

Schutzabdeckung – Staubdichter Schutz zur Sicherung der Festkamera und der Beleuchtungskomponenten.

8. KG7-M655B-00

Grundplatten-Stützrahmen – Strukturelle Unterstützung, die die Grundplatte mit dem Maschinengehäuse verbindet.

9. KG7-M654A-00

Kalibrierungszielglas – Wird zur Kalibrierung des Festbildsystems nach der Installation oder Wartung verwendet.

Hinweis:
Diese Teilenummern sind spezifisch für die Yamaha YS12-Maschinenserie und können je nach Version (z. B. YS12F) leicht variieren. Überprüfen Sie immer die Kompatibilität, bevor Sie bestellen.

FAQ-Leitfaden – Yamaha YS12 Große Festkamera-Grundplattenbasis

1. Was ist die Funktion der Großen Festkamera-Grundplattenbasis?

Diese Grundplatte dient als stabile Montageplattform für die Festbildkamera, die in der YS12 SMT-Maschine verwendet wird. Sie gewährleistet eine genaue Ausrichtung und minimale Vibrationen für eine hochpräzise Bilderfassung.

2. Mit welchen Modellen ist sie kompatibel?

Sie ist speziell für die Yamaha YS12 konzipiert und kann auch mit YS12F oder ähnlichen Modellen mit großen Festkamera-Konfigurationen kompatibel sein.

3. Ist die Grundplatte mit anderen Maschinenserien austauschbar?

Nein. Sie ist so dimensioniert und gebohrt, dass sie zum YS12-Layout passt, und wird ohne Modifikationen nicht für den Einsatz in anderen Yamaha-Plattformen wie YSM oder YV100 empfohlen.

4. Welche Komponenten werden typischerweise darauf montiert?

Festkameraeinheit (z. B. KG7-M6550-00)
LED-Beleuchtungsmodul
Montagehalterung und Einstellrahmen
Vision-Signalkabel
Kalibrierungsglas (während der Einrichtung)

5. Aus welchen Materialien besteht die Grundplatte?

Typischerweise eloxiertes Aluminium oder beschichteter Stahl für Festigkeit, Korrosionsbeständigkeit und Präzisionsbearbeitung.

6. Was sind Anzeichen für Verschleiß oder Ausfall?

Lockeres oder instabiles Kamerabild
Sichtbare Verformung oder Oberflächenbeschädigung
Montagelöcher beschädigt oder falsch ausgerichtet
Erhöhte Platzierungsfehler im Visionsystem

7. Kann die Grundplatte eingestellt oder kalibriert werden?

An der Grundplatte selbst sind in der Regel keine mechanischen Einstellungen erforderlich. Die Kamerafeineinstellung erfolgt jedoch über die Montagehalterung und die Softwarekalibrierung.

8. Wie oft sollte sie inspiziert werden?

Während der geplanten vorbeugenden Wartung
Jederzeit, wenn Probleme mit der Vision-Ausrichtung oder eine schlechte Erkennung auftreten
Nach dem Austausch der Festkamera oder des Beleuchtungsmoduls

9. Muss ich nach dem Austausch der Grundplatte neu kalibrieren?

Ja. Jeder Austausch oder jede Einstellung der Grundplatte oder der Kamera erfordert eine Neukalibrierung des Visionsystems mit einem Fiducial oder einem Kalibrierungsziel.

10. Wo kann ich Ersatzteile beziehen?

Alle Teile, einschließlich der Grundplatte, der Kameraeinheit und des Zubehörs (z. B. Beleuchtung, Kabel), können von autorisierten Yamaha SMT-Teilehändlern unter Verwendung der Teilenummer KG7-M65xx-00 bezogen werden.
