KV7-M2651-00 KHW-M2654-00 YSM10 YSM40R Y-Achsen-Kollisionsschutz-Gummipad

KV7-M2651-00 KHW-M2654-00 YSM10 YSM40R Y-Achsen-Antikollisions-Gummipuffer

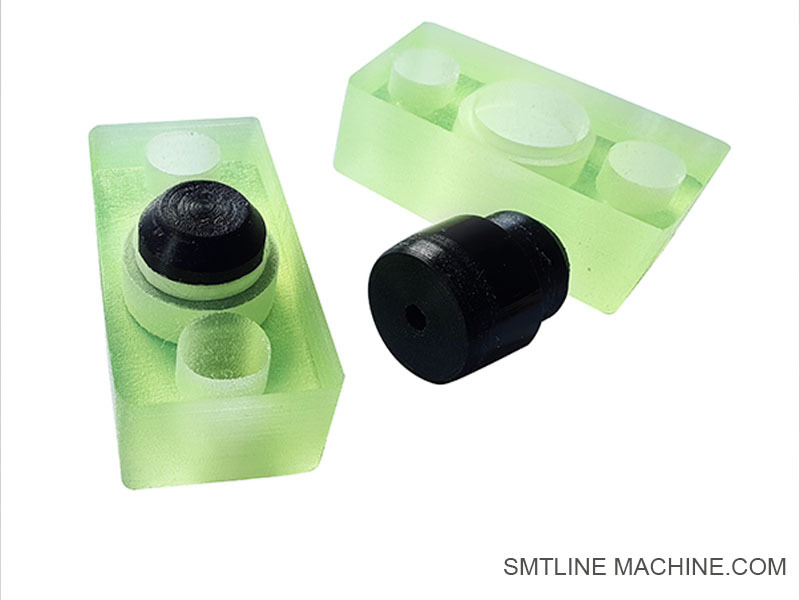

Produkteinführung – KV7-M2651-00 / KHW-M2654-00

Y-Achsen-Antikollisions-Gummipuffer für Yamaha YSM10 / YSM40R

Übersicht

Die KV7-M2651-00 und KHW-M2654-00 sind Y-Achsen-Antikollisions-Gummipuffer, die speziell für die Hochgeschwindigkeits-Bestückautomaten Yamaha YSM10 und YSM40R entwickelt wurden. Diese Puffer werden am Y-Achsen-Mechanismus montiert, um Stöße zu absorbieren und mechanische Schäden während der Hochgeschwindigkeitsbewegung oder unerwarteter mechanischer Störungen zu verhindern.

Eigenschaften

Hohe Stoßabsorption: Hergestellt aus Industriegummi zur Reduzierung mechanischer Belastungen bei Kollisionen oder Überläufen.
Yamaha OEM-Design: Präzise gefertigt, um in die Maschinen YSM10 und YSM40R zu passen.
Haltbar und verschleißfest: Entwickelt für den langfristigen Einsatz im Dauerbetrieb.
Einfacher Austausch: Einfache Installation während der routinemäßigen Wartung ohne Demontage größerer Strukturen.

Anwendungen

Installiert am Y-Achsen-Schlitten oder -Anschlag der Bestückkopf-Schiene.
Verhindert Metall-auf-Metall-Kontakt in Grenzsituationen und verlängert die Lebensdauer von Linearsystemen und Servosystemen.
Wird häufig in Maschinen ausgetauscht, die Hochgeschwindigkeits- und Hochfrequenzbewegungszyklen durchführen.

Kompatible Modelle

Yamaha YSM10
Yamaha YSM40R

Zugehörige Teilenummern

KV7-M2651-00 – Y-Achsen-Gummipuffer
KHW-M2654-00 – Y-Achsen-Gummianschlagbasis (oder alternative Form/Seite des Puffers, je nach Maschinenspezifikation)

Zugehöriges Zubehör – KV7-M2651-00 / KHW-M2654-00

Y-Achsen-Antikollisionssystem-Komponenten

1. KV7-M2652-00 – Y-Achsen-Gummipufferhalter / -basis

Hält und sichert den Gummipuffer in der korrekten Position am Maschinengestell oder an der Schiene.

2. KV7-M9164-00 – Y-Achsen-Linear-Schienenanschlag

Mechanischer Anschlag für das Ende des Y-Achsen-Wegs, oft zusammen mit dem Gummipuffer verwendet, um überschüssige Kraft zu absorbieren.

3. KV7-M9165-00 – Y-Achsen-Führungsschienenhalterung

Unterstützt die Y-Achsen-Schiene und integriert die Montageposition des Gummipuffers.

4. KV7-M9141-00 – YSM10/YSM40R Achsen-Endschalter

Wird verwendet, um Überlauf zu erkennen und einen Endschalter auszulösen, wenn der Gummipuffer zusammengedrückt wird oder fehlt.

5. KHW-M9265-00 – YSM40R Stoßdämpferhalterung

Ein Dämpfungsblock, der in Verbindung mit dem Gummipuffer für zusätzliche Stoßdämpfung an Hochgeschwindigkeitsköpfen verwendet wird.

6. KV7-M9167-00 – Schrauben & Montagesatz

OEM-Befestigungselemente zur Befestigung des Gummipuffers und seines Halters am Fahrgestell oder am Führungsrahmen.

Zugehörige Teilenummern – YSM10 / YSM40R Y-Achsen-Gummipuffersystem

Hauptkomponenten des Gummipuffers:

KV7-M2651-00 — Y-Achsen-Antikollisions-Gummipuffer
KHW-M2654-00 — Alternativer/gepaarter Y-Achsen-Gummipuffer oder Gummianschlag

Zugehörige Montage- und Stützkomponenten:

KV7-M2652-00 — Gummipuffer-Montagehalterung / -halter
KV7-M9164-00 — Mechanischer Y-Achsen-Schienenanschlag
KV7-M9165-00 — Y-Achsen-Führungsschienen-Stützhalterung
KV7-M9167-00 — Schraubensatz für die Montage von Gummipuffer und Halter

Zugehörige Erkennungs- und Absorptionskomponenten:

KV7-M9141-00 — YSM10/YSM40R Endlagensensor
KHW-M9265-00 — Stoßdämpferhalterung für die Y-Achsen-Hochgeschwindigkeitsschiene

FAQ-Leitfaden – YSM10 / YSM40R Y-Achsen-Antikollisions-Gummipuffer

Teilenummern: KV7-M2651-00 / KHW-M2654-00

1. Was ist die Funktion dieses Gummipuffers?

Er absorbiert Stöße am Ende des Y-Achsen-Wegs, um mechanische Kollisionen zwischen beweglichen Teilen zu verhindern und schützt so die Schiene, den Servomotor und die Kopfbaugruppe.

2. An welchen Maschinen wird er verwendet?

Speziell entwickelt für Yamaha YSM10 und YSM40R Hochgeschwindigkeits-Bestückungsmaschinen.

3. Wo wird er installiert?

Der Gummipuffer wird am Ende der Y-Achsen-Schiene oder des Führungssystems montiert und fungiert als Anschlag, um Überläufe oder Not-Stopps abzufedern.

4. Woher weiß ich, ob der Gummipuffer ausgetauscht werden muss?

Achten Sie auf sichtbaren Verschleiß, Risse, Abflachung oder wenn die Maschine ungewöhnliche Aufprallgeräusche während der Y-Achsen-Homing- oder Endlagenbewegung macht. Dies deutet darauf hin, dass der Puffer seine Dämpfungswirkung verloren hat.

5. Was passiert, wenn er nicht ausgetauscht wird, wenn er abgenutzt ist?

Wenn ein abgenutzter Puffer nicht ausgetauscht wird, kann dies zu folgenden Problemen führen:

Schäden an Linearschienen oder -schiebern
Verringerte Bewegungsgenauigkeit
Übermäßige Vibrationen oder mechanische Geräusche
Mögliche Ausrichtungsprobleme der Y-Achse

6. Sind sowohl KV7-M2651-00 als auch KHW-M2654-00 erforderlich?

Sie können als linke und rechte Anschläge verwendet werden oder je nach Maschinenversion. Beachten Sie die Maschinendokumentation oder Explosionszeichnungen für Ihr spezifisches Modell.

7. Kann ich Gummipuffer von Drittanbietern verwenden?

Dies wird nicht empfohlen. Verwenden Sie Originalteile von Yamaha, um die richtige Härte, Passform und Haltbarkeit zu gewährleisten.

8. Ist nach dem Austausch des Puffers eine spezielle Kalibrierung erforderlich?

Im Allgemeinen ist keine Kalibrierung erforderlich, aber es ist eine gute Praxis, nach der Installation die Achs-Homing- und Endlagenerkennung zu überprüfen.

9. Wie oft sollte er überprüft oder ausgetauscht werden?

Überprüfen Sie ihn während der geplanten vorbeugenden Wartung — in der Regel alle 3–6 Monate, je nach Maschinennutzung.

10. Wo kann ich diese Teile beziehen?

Sie sind über autorisierte Yamaha-Händler oder zertifizierte SMT-Teilelieferanten erhältlich.
