KLF-M537F-A0 YSM10 YSM20R SMT machine suction switch relay G9SA-321-T075

KLF-M537F-A0 YSM10 YSM20R SMT-Maschinen-Saug-Schalter-Relais G9SA-321-T075

  • Brand
    Yamaha
  • Model

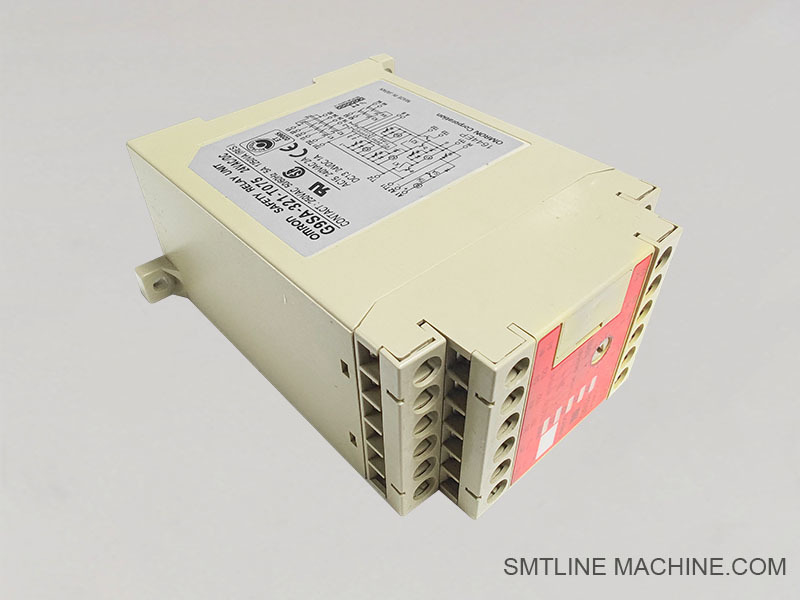

    KLF-M537F-A0 YSM10 YSM20R SMT machine suction switch relay G9SA-321-T075
  • Capayity
    1009
  • Mounter Weight
    0.79kg
  • Mounter Size
    56
  • Supplier
    SMTLINE
  • Condition
    new
  • Place of Origin
    Japan
  • Markenname
    YAMAHA
  • Zertifizierung
    YAMAHA Vibration Vibration Fit YV YS
  • Model Number
    KLF-M537F-A0 YSM10 YSM20R SMT machine suction switch relay G9SA-321-T075
  • Minimum Order Quantity
    1
  • Preis
    Verhandlungsfähig
  • Packaging Details
    Woodenbox
  • Delivery Time
    1-2 work days
  • Payment Terms
    T/T,Western Union,paypal
  • Supply Ability
    10pcs/day

KLF-M537F-A0 YSM10 YSM20R SMT-Maschinen-Saug-Schalter-Relais G9SA-321-T075

KLF-M537F-A0 YSM10 YSM20R SMT Maschinensaugschalter Relais G9SA-321-T075





Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit von Fahrzeugen, die in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem sie erworben wurden, in Betrieb sind.

Übersicht

Das KLF-M537F-A0 ist die in Yamaha SMT-Maschinen (Modelle YSM10, YSM20R) als Teil des Vakuum- (Pick-up-) Schaltersteuerkreises verwendete Sicherheitsrelais.Seine Aufgabe besteht darin, eine zuverlässige und sicherheitszertifizierte OFF-Verzögerungsfunktion bei Vakuumdetektion oder Notstopp-Eingängen bereitzustellen.

Das Kernrelaismodul ist das Omron G9SA‐321‐T075, ein kompaktes, auf DIN‐Rail montierbares Sicherheitsrelais mit einem 7,5 Sekunden langen OFF-Verzögerungs-Timer, das sowohl mit 24 VAC/DC- als auch mit 100 ‰ 240 VAC-Stromversorgungen kompatibel ist.


Wesentliche Merkmale

Modell: Omron G9SA-321-T075
Stromversorgung: 24 VAC/DC oder 100240 VAC ([assets.omron.eu][1])
Kontaktkonfiguration:

3 Sicherheitsausgänge (NO) für die primäre Steuerung
Doppel-OFF-Verzögerungskontakte (DPST-NO) mit einer Verzögerung von höchstens 7,5 s ([assets.omron.eu][1])
1 Hilfskontakt für NC
Timerbereich: 0,5 s bis 7,5 s, Fabrik-Einstellung auf 7,5 s ([Cloudinary][2])
Bewertungen:

bis zu 5 A Schaltkapazität (250 VAC / 30 VDC)
Schnelle Reaktionszeit (10 ms) und geringer Kontaktwiderstand (≤100 mΩ) ([Mouser Electronics][3])
Zertifizierungen: EN/BG-konform, UL/CSA genehmigt
Entwurf:

DIN-Schiene oder Schraubmontage
Kompakte Breite von 45 mm
Schwingungs- und Stoßbeständigkeit für den industriellen Einsatz ([Cloudinary][2])


Typische Anwendungen

Implementiert eine sichere OFF-Verzögerung für den Vakuum-Pick-up-Schalter auf SMT-Maschinen:

Sicherstellt, dass der Vakuummotor nach einem Vakuumverlust oder einem Notstand kurzzeitig eingeschaltet bleibt und so eine sichere Rückführung der Düse ermöglicht.
Überwachung von Sicherheitsschaltkreiseingaben (z. B. Sensoren, Grenzschalter) vor dem Abschalten der Stromversorgung der Aktoren.
Wirkt als Sicherheitsrelais im Vakuumsteuerungssystem YSM10/YSM20R mit kontrollierter Verzögerung.


Konzept der Operation

Wenn das Vakuum- oder Fehlersignal deaktiviert wird, hält der OFF-Verzögerungs-Timer bis zu 7,5 Sekunden Strom und ermöglicht so ein kontrolliertes Herunterfahren.
Kontakte werden nur geöffnet, wenn entweder die Verzögerung abgelaufen ist oder abhängig von der Eingangskonfiguration durch Notfall-/manuelle Neustellung.


Vorteile

Verbessert die Maschinensicherheit, indem plötzliche Abschaltungen von Vakuumkomponenten verhindert werden
Kompaktes, von der Fabrik konfiguriertes Timer vermeidet externe Verkabelung
Er erfüllt die Normen der industriellen Sicherheit und entlastet die Konstruktion


Schlussfolgerung

mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 100 W,Das Sicherheitsrelais von Omron G9SA‐321‐T075 gewährleistet einen kontrollierten und sicheren Betrieb des Vakuum-Aufnahmesystems, indem es eine zuverlässige OFF-Verzögerungsfunktion bietet und die Anforderungen an die industrielle Sicherheit erfüllt.



























Verwandtes Zubehör für das Relais KLF-M537F-A0 / G9SA-321-T075

Kategorie Teil / Beispielnummer Beschreibung
Sicherheitsrelais-Einheit G9SA-321-T075 Modul für das OFF-Verzögerungs-Sicherheitsrelais (in KLF-M537F-A0)
Relais-Steckdose/Basis P7SA-10F / P7SA-14F-ND DIN-Schienenstütze für Relais der Serie Omron G9SA
Feeder Vakuumsensor Yamaha-spezifischer Sensor Erkennt den Vakuumstatus der Aufnahme/Düse
Vakuum-Solenoidventil Yamaha KHY-M7154-00 (Beispiel) Steuerung des Vakuumluftstroms zu den Abholdüsen
Kontrollsignalkabel Zusammengefasste Gurt für YSM10/YSM20R Trägt Steuersignale vom Relais zur Motor-/Ventil-Schnittstelle
DIN-Schiene Standard 35 mm DIN Schiene Verwendungszweck für die Montage von G9SA-321-T075-Steuerschränken
Endklemme/Stopper PFP-M oder gleichwertig Befestigt das Relaismodul und die Steckdose fest an der DIN-Schiene
Notstoppknopf Ein Schalter auf dem Panel (Yamaha/Omron) Kann durch diesen Relais-Schaltkreis für Maschinensicherheitsstopps verdrahtet werden
Hauptstromrelais MY2N, G2R-1-Serie Arbeitet zusammen mit dem Sicherheitsrelais, um den Motor oder das Vakuummodul abzuschalten

Anmerkungen:

Alle Verdrahtungs- und Steuerlogik sollte Yamahas YSM10/YSM20R Schaltkreisdesign und Omrons Relais-Verdrahtungsstandards befolgen.
Es wird empfohlen, Originalteile für die vollständige Kompatibilität und Sicherheitszertifizierung zu verwenden.
Das Relaismodul sollte nur von geschultem Personal ausgetauscht oder gewartet werden.





















Verwandte Teilenummern KLF-M537F-A0 / G9SA-321-T075 Relaismontage

Kategorie Teilnummer Beschreibung
Sicherheitsrelais-Einheit G9SA-321-T075 Omron-Sicherheitsrelais, 3 NO-Ausgänge mit 7,5 s OFF-Verzögerungs-Timer
Relais-Steckdose/Basis P7SA-10F / P7SA-14F-ND DIN-Schienenstütze für G9SA-Relais
Vakuum-Solenoidventil Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. Yamaha Vakuummagnetventil zur Vakuumsteuerung der Düse
Vakuumdrucksensor KHY-M9129-00 (Beispiel) Vakuumdetektionssensor für Rückkopplung der Düse
Hauptstromrelais G2R-1A / MY2N-D2 mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
DIN-Schiene PFP-50N / PFP-100N Standard 35 mm breite DIN-Festungsschiene für Relaismodule
DIN Bahn Endstopp PFP-M Schienenstopper zur Sicherung von Relaisanschlüssen auf der DIN-Schiene
Steuerungsleitungen Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für Flugzeuge, die mit einem Flugzeug ausgestattet sind, die in einem anderen Flugzeug eingesetzt werden. Signal- und Stromkabel-Set für die Verbindung von Relais und Steuerung
Notstoppknopf Der Hersteller ist verpflichtet, die Produktion zu ersetzen. Panellmontierter Notbremsschalter, häufig mit dem Sicherheitsrelais verbunden

Anmerkungen:

Überprüfen Sie immer die Kompatibilität mit Ihrem bestimmten Maschinenmodell YSM10 oder YSM20R.
Verwenden Sie echte Yamaha- und Omron-Teile, um eine ordnungsgemäße Sicherheitsleistung und Zertifizierung zu gewährleisten.
Bei der genauen Übereinstimmung der Baugrundschrift oder der Anordnung des elektrischen Schranks können sich die Teilezahlen je nach Konfiguration leicht unterscheiden.

KLF-M537F-A0 YSM10 YSM20R SMT-Maschinen-Saug-Schalter-Relais G9SA-321-T075 0








Bei der Angabe der Angabe des Anwendungsbereichs wird der Anwendungsbereich der Anwendungsbereichsbestimmungen gemäß Anhang I der Verordnung (EU) Nr. 528/2012 des Europäischen Parlaments und des Rates festgelegt.

Funktion: Vakuumsteuerung und Notfall-OFF-Verzögerungs-Sicherheitsrelais



1Wofür wird die KLF-M537F-A0 verwendet?

Es handelt sich um ein in Yamaha YSM10 und YSM20R integriertes Sicherheitsrelaismodul.Es steuert Vakuum-Pick-up-Systeme mit einer OFF-Verzögerungsfunktion und unterstützt die Notstopplogik mit dem Omron G9SA-321-T075 Relais.



2Was macht das Relais G9SA-321-T075?

Es handelt sich um ein 3-poliges Sicherheitsrelais mit einer 7,5 Sekunden-Aus-Verzögerung.Es hält kurz die Energie, um eine sichere Maschinenreaktion zu ermöglichen, wie z.B. die Einziehung der Düse, bevor das Vakuum abschaltet..



3Ist dieses Modul sicherheitszertifiziert?

Das G9SA-Relee ist EN ISO 13849-1 (PLe) und IEC/EN 60204-1 konform. Es ist auch UL/CSA anerkannt, so dass es für industrielle Sicherheitsanwendungen geeignet ist.



4Welche Stromversorgung benötigt er?

Es unterstützt je nach Verkabelungskonfiguration entweder 24 VDC, 24 VAC oder 100-240 VAC.



5Kann ich den Timer am Relais einstellen?

Die G9SA-321-T075 ist ein von der Fabrik festgelegter 7.5-Sekunden-Verzögerungsmodell.



6Was passiert, wenn das Relais versagt?

Wenn die Relaiskontakte abgenutzt werden oder der Verzögerungstimmer fehlerhaft funktioniert, kann sich die Vakuumsteuerung unvorhersehbar verhalten oder sich die Sicherheitsfunktionen möglicherweise nicht ordnungsgemäß einsetzen.Es wird empfohlen, die Teile sofort mit Originalteilen auszutauschen..



7Wie ersetze ich das Relais?

Schalten Sie die SMT-Maschine aus und isolieren Sie den Steuerungskabinetten.
Das auf der Schiene befestigte DIN-Relee entfernen (falls zutreffend mit Steckdose).
Stecken Sie die neue G9SA-321-T075 in die Steckdose und bestätigen Sie die engen Endverbindungen.
Die Maschine neu starten und die Vakuumsteuerung überprüfen.



8Wo kann ich einen Ersatz finden?

Stellen Sie sicher, dass die Teilnummer G9SA-321-T075 genau übereinstimmt.



9Ist dieses Relais mit anderen Modellen austauschbar?

Nein. Verwenden Sie nur G9SA-321-T075 oder exakte Yamaha-zugelassene Alternativen.


physisches Lager,
Schnelle Lieferung
Unterstützung nach dem Verkauf
Bereitstellung von Transportdiensten von Tür zu Tür
Preisvorteile,
bietet eine vollständige Palette von SMT-Dip-Geräten und -Zubehör
