SMT-Röntgenprüfmaschine
,X2100 Röntgenbildner
,SCIENSCOPE Röntgengerät mit Garantie
-
HerkunftsortChina
-
MarkennameSCIENSCOPE X-RAY
-
ZertifizierungCE
-
ModellnummerX2100 ansehen
-
Min Bestellmenge1 Satz Maschine oder gemischte Bestellung ist ebenfalls akzeptabel
-
PreisVerhandlungsfähig
-
Verpackung InformationenStandard-Exportkartons und stabile Hartholzverpackungen sind beide Optionen
-
Lieferzeit5-8 Werktage
-
ZahlungsbedingungenL/C, D/A, D/P, T/T, Western Union, MoneyGram

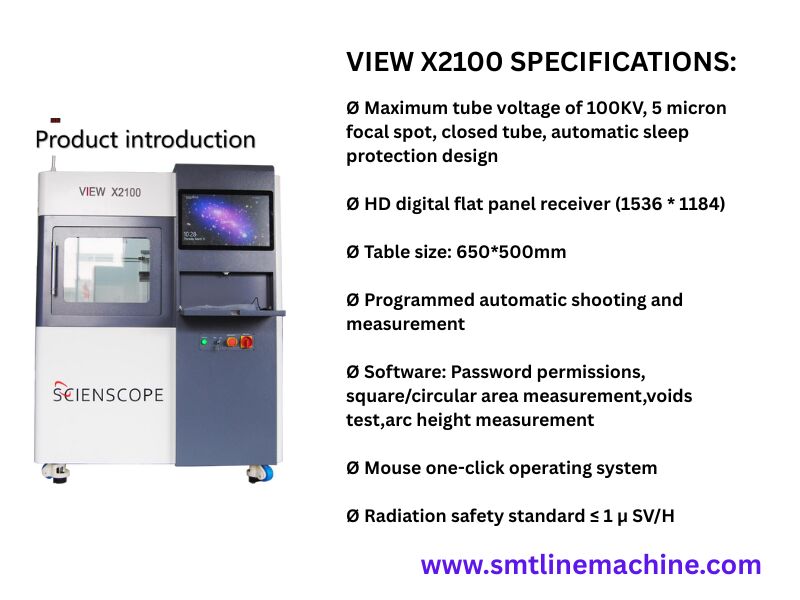

X2100 SCIENSCOPE RÖNTGENANSICHT - Tisch drehen

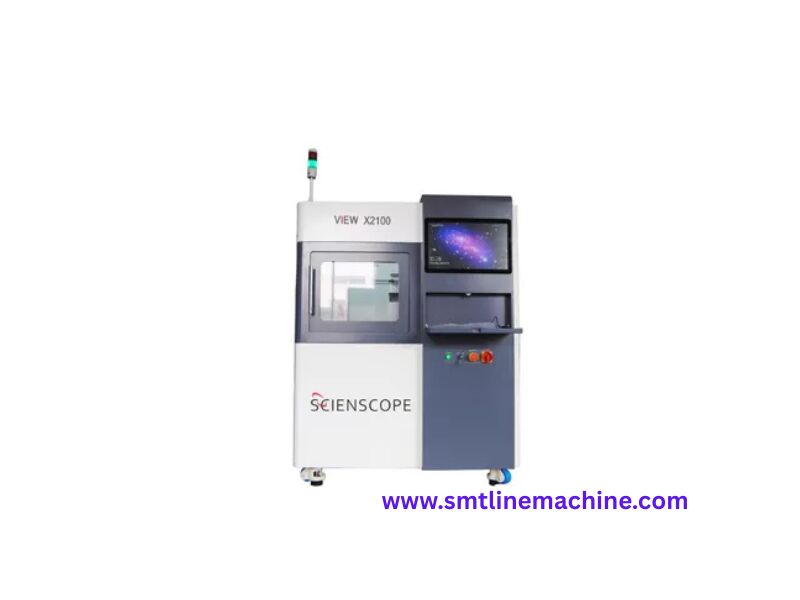

SCIENSCOPE Röntgenbild X2100
Der automatische Tischdreh 2,5DX RAY von SCIENSCOPE X-RAY VIEW X2100 dient als allsehendes Auge für die Elektronikfertigung und sorgt für die absolute Perfektion jedes produzierten elektronischen Bauteils.Dieses ausgeklügelte Röntgen-Inspektionssystem nutzt
Technische Spezifikation
| Die gesamte Maschine | ||
|---|---|---|
| Modell | Ansicht X2100 | |
| Gewicht | 1550 kg | |
| Größe | 1510x1530x1870 mm | |
| Stromversorgung | Die Leistung ist in der Tabelle 1 angegeben. | |
| Luftversorgung | Nicht erforderlich | |
| Gesamtleistung | 1.5 kW | |
| Röntgensystem | ||
| Maximalspannung von X-Rohren | Schließrohr 100 KV | |
| X-Rohrwinkel | 80° | |
| X-Rohrstrom | 0.15mA | |
| X-Röhre Brennpunkt | 5 μm | |
| Bildgebung | ||
| Hauptkameratyp | HD-Digitalplatte | |
| Effektives Bildfeld | 146*115 mm | |
| Bildpunkte | 96 μm | |
| Hauptkamera Auflösung | 1536*1184 | |
| Außenfunktion | ||
| Barcode | Zusätzlich | |
| Verknüpfungs-MES-System | Zusätzlich | |
| Sicherheit | ||
| Zugriffskontrolle für die automatische Sicherheit | Die Tür kann nicht geöffnet werden, während die Röntgenaufnahme an ist (magnetische Induktion) | |
| Strahlenschutznorm | ≤ 1 μsv/h | |
Wesentliche Merkmale
Der SCIENSCOPE HIGH-END Röntgen-View X2100 ist mehr als nur ein leistungsfähiges Inspektionswerkzeug. Er ist ein unglaublich benutzerfreundlicher und effizienter Assistent in Ihrem Produktionsbetrieb.
- Handhabung großer und komplexer Baugruppen:Es bietet Platz für große Produkte bis zu 650x500 mm mit geräumigen Tabellen, die auch für die kompliziertesten Leiterplatten ausgelegt sind.
- Unübertroffene Durchdringungskraft:Ausgestattet mit einer 100 kV starken Lichtquelle, die durch dichte Materialien eindringt, um versteckte Fehler und Anomalien zu entdecken, die für herkömmliche Prüfverfahren unsichtbar sind.
- Vereinfachter Betrieb für maximale Produktivität:Intelligente Software mit Speichereinstellungen, Einstiegsfunktion mit einem Klick und ausgeklügelte CNC-Detektionsprogramme für minimale Trainingsanforderungen und maximale Effizienz.
Technische Parameter:
X-Röhre
| Rohrtyp | Schließrohr für die Übertragung |
| Rohrspannung ((KV) | 100 |
| Gesamtleistung | 1.5 kW |
| Rohrstrom ((μa) | 375 |
| Magnificaticon. | 1000x ((Systemvergrößerung) |
Flachbildmelder
| Pixel | 1536*1184 |
| Neigungswinkel |
65° bis 70° (Die erste 3000-Maschine ist 65 Grad) |
| Größe der Bühne ((mm) | 650 x 500 |
| 360° Drehung der Bühne | - Ja, das ist es. |
| X, Y, Z-Achsenbewegung ((mm) | 670x520x400 |
| Erfassungsbereich ((mm) |
650 x 500 (Der Durchmesser des Plattenspielers beträgt 500 mm) |
| QGesamtmaß LxWxH(mm) | 1510x1530x1870 |
| Gewicht ((Kg) | 1550 |
| Betriebssystem | Windows 10 |
| Stromversorgung | Die Leistung ist in der Tabelle 1 angegeben. |
| Strahlenschutz | < 1 μ Sv/h |
Technische Anwendung:

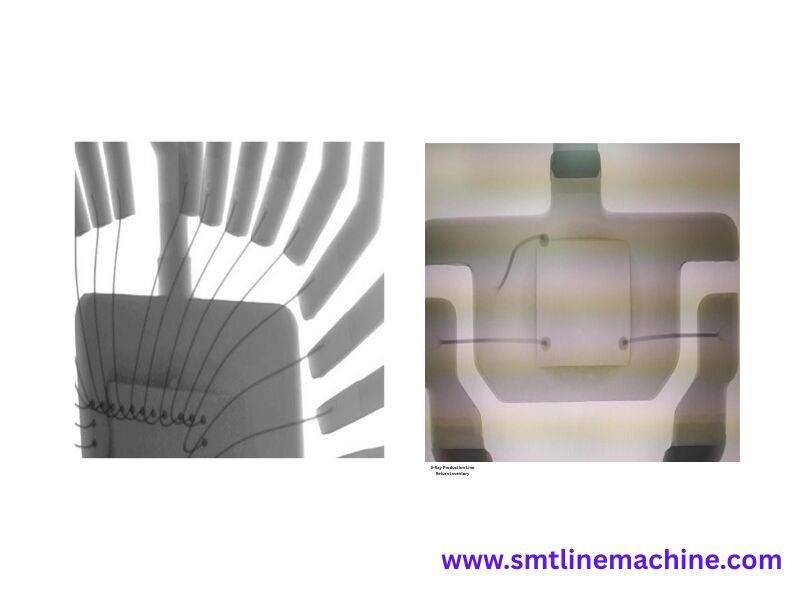

Feststellung von Bindungsdrähten (Beispielbilder)

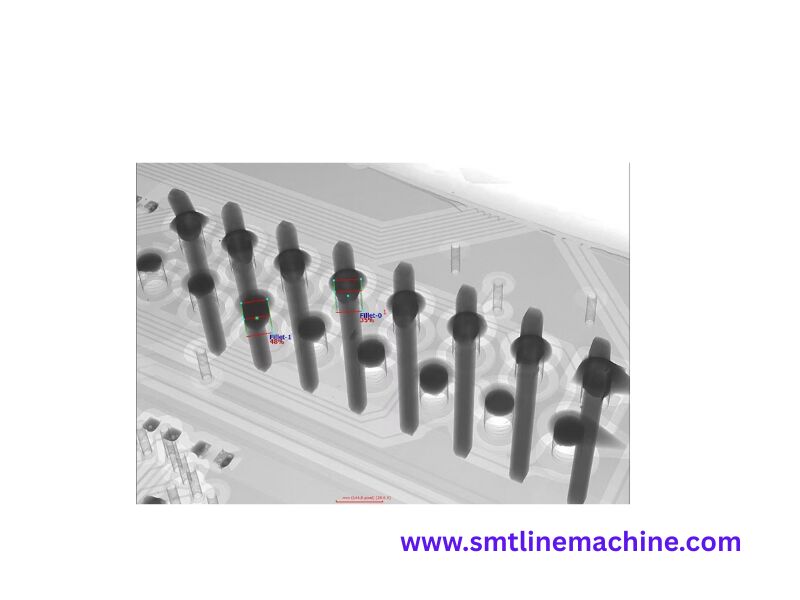

DIP-Lötungs-Wicking-Erkennung
Lithiumbatterieerkennung

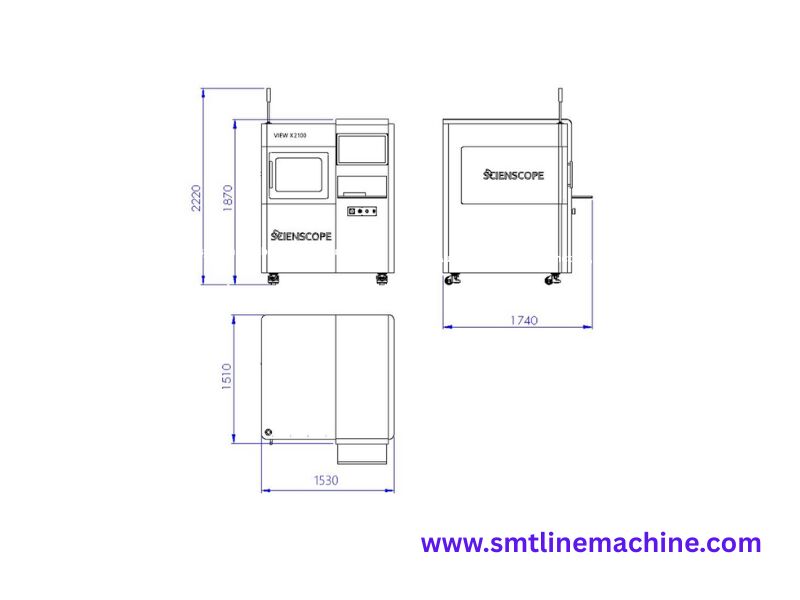

Konstruktions- und Dimensionsplanung
Der für langfristige Zuverlässigkeit und Leistung entwickelte SCIENSCOPE X-RAY VIEW X2100 hält anspruchsvollen Produktionsumgebungen mit außergewöhnlicher Zuverlässigkeit und langer Lebensdauer stand.Sein robustes Design und seine hochwertigen Komponenten sorgen für einen jahrelangen störungsfreien Betrieb, die eine höhere Rendite der Investitionen bieten.
Der SCIENSCOPE X-RAY VIEW X2100 ist mehr als nur eine Maschine; es ist eine strategische Investition, die es Ihnen ermöglicht, Qualitätskontrollprozesse zu verbessern, Produktionskosten zu senken,und liefern Ihren Kunden durchweg überlegene Produkte.
Über unsere Firma
Shenzhen CN Technology Co. Ltd. ist ein 2005 gegründeter Hersteller, Distributor und globaler Händler (Import/Export). Wir bedienen Märkte in Nord- und Südamerika, Europa, Asien, dem Nahen Osten,SüdafrikaUnsere Marke beschäftigt 100 bis 120 Mitarbeiter und erzielt einen Jahresumsatz von 3 bis 5 Millionen US-Dollar, wobei 70-80% unserer Produkte exportiert werden.

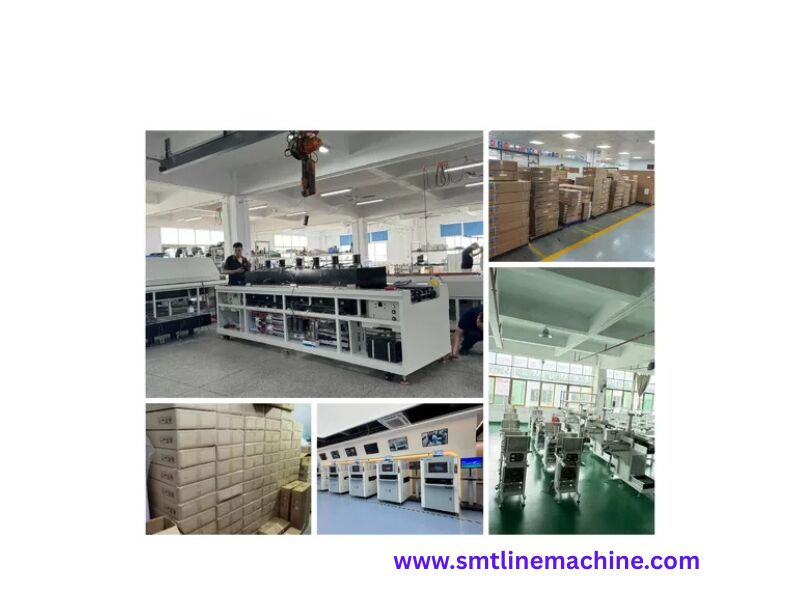

Unsere Produktionslinie
Unser Unternehmen betreibt eine Fabrik mit einer Fläche von über 10.000 Quadratmetern, die mit kompletten Anlagen und umfangreichen Fähigkeiten ausgestattet ist, um Projekte in verschiedenen Regionen zu bewältigen.unsere professionellen technischen Mitarbeiter sorgen für die strikte Einhaltung der Bauvorschriften und eine effektive Qualitätssicherung.
Häufig gestellte Fragen
Was machen Sie?
Wir produzieren und verkaufen Maschinen zur Montage elektronischer Komponenten auf Leiterplatten (SMT-Ausrüstung).
Was für Maschinen bieten Sie an?
Wir bieten alles, was für eine komplette SMT-Produktionslinie benötigt wird.
Was macht dich so besonders?
Wir sind seit 2005 im Geschäft und verfügen über umfangreiche Erfahrung. Wir produzieren unsere eigenen Reflow-Öfen und Wellenlösemaschinen, wobei wir uns auf die Bereitstellung guter Qualität zu wettbewerbsfähigen Preisen konzentrieren.
Verkaufen Sie nur Maschinen oder bieten Sie andere Dienstleistungen an?
Wir bieten komplette SMT-Linienlösungen an, die bei der Einrichtung ganzer Produktionslinien helfen.
Wie kann ich Sie kontaktieren?
Telefon: +8613537875415
E-Mail: Lizzy@smtlinemachine.com Das ist eine sehr schöne Nachricht.
Adresse: Xintian Industrial Area, Baoan, Shenzhen City, China
E-Mail: Lizzy@smtlinemachine.com Das ist eine sehr schöne Nachricht.
Adresse: Xintian Industrial Area, Baoan, Shenzhen City, China
Einfache Anleitung zum Beschaffen Ihrer SMT-Ausrüstung
- Kontaktieren Sie uns:Rufen Sie uns an und sagen Sie uns, wonach Sie suchen.
- Planungshilfe:Wir helfen Ihnen, Ihre komplette SMT-Linie zu entwerfen oder die richtige Maschine für Ihre Bedürfnisse zu finden.
- Qualitätsgeräte:Wir liefern zuverlässige Maschinen zu erschwinglichen Preisen.
- Expertenunterstützung:Unsere Ingenieure sind bereit, bei allen Fragen oder technischen Problemen zu helfen.
