Hervorheben
Automatische PCB-Lademaschine
,SMT-Leiterplattenlader
,vollautomatisches PCB-Ladesystem
-
HerkunftsortChina
-
MarkennameCNSMT
-
ZertifizierungCE-flipper machine-elevator
-
ModellnummerHN-L10
-
Min Bestellmenge1 Maschinensatz oder eine gemischte Bestellung ist ebenfalls akzeptabel. Transport: Als Schüttgut od
-
PreisVerhandlungsfähig
-
Verpackung InformationenStandard-Exportkartons und stabile Hartholzverpackungen sind beide Optionen
-
Lieferzeit1-2 Werktage
-
ZahlungsbedingungenL/C, D/A, D/P, T/T, Western Union, MoneyGram

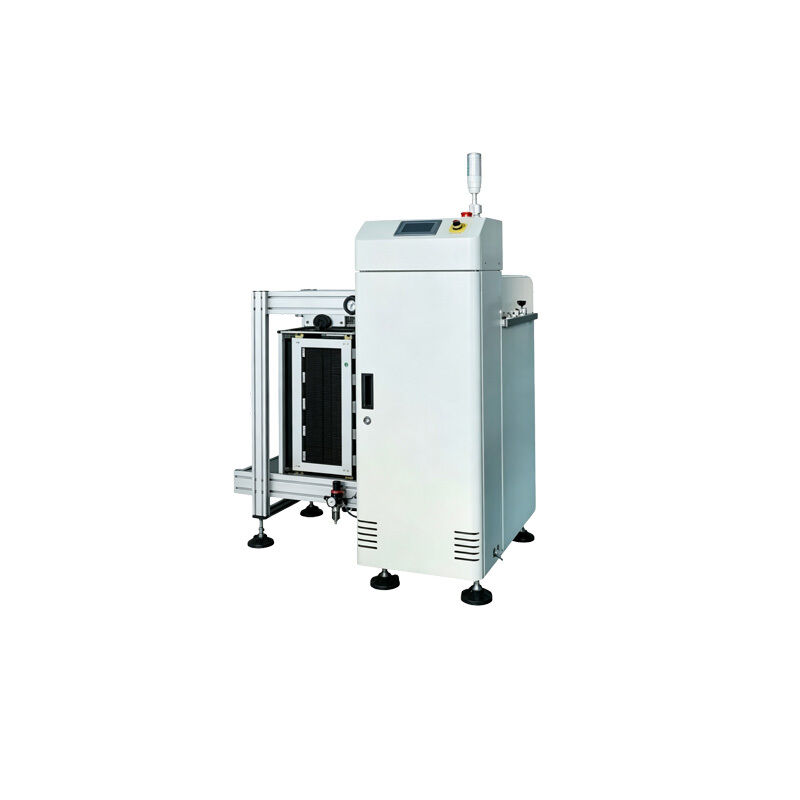

Vollautomatischer Leiterplattenlader
Vollautomatischer Leiterplattenlader
Fortschrittliche Automatisierungsausrüstung für SMT-Produktionslinien, konzipiert für effiziente Leiterplattenhandhabung und -zuführung.
Anwendungsbereich
Ideal für SMT-Beschichtungsproduktionslinien, erhältlich in großen und kleinen Baugrößen, um verschiedenen Produktionsanforderungen gerecht zu werden.
Hauptmerkmale
- SPS + Touchscreen-Steuerungssystem mit intuitiver Menüanzeige
- Fehlererkennung mit Ton- und Lichtalarmsystem
- Ausgestattet mit einem SMEMA-Kommunikationssignalanschluss für eine nahtlose Integration
Anwendungsfelder
Die vollautomatische PCB-Lademaschine bedient mehrere Branchen, darunter 3C-Unterhaltungselektronik, Automobilelektronik, industrielle Steuerungsstromversorgung, medizinische Elektronik, Sicherheits-Smart-Home und neue Energie-Photovoltaik. Es lässt sich in SMT-Oberflächenmontage-, DIP-Plug-in-, AOI-Inspektion-, PCB-Prozess- und Fertigprodukttest-Produktionslinien integrieren und verbindet sich nahtlos mit Druckmaschinen und Oberflächenmontagegeräten, um automatische PCB-Zuführvorgänge zu ermöglichen.
Technische Spezifikationen
| Parameter | Maschine mit kleinem Rahmen | Maschine mit großem Rahmen |
|---|---|---|
| Arbeitsrichtung und PCB-Randraum | Links → Rechts (Standard), Rechts → Links (optional); PCBA-Prozesskante ≥ 5 mm | Links → Rechts (Standard), Rechts → Links (optional); PCBA-Prozesskante ≥ 5 mm |
| Förderhöhe und maximale Komponentenhöhe | 920 ± 20 mm, weniger als 45 mm (anpassbar) | 920 ± 20 mm, weniger als 45 mm (anpassbar) |
| Übertragungssystem | Flache technische Kette aus schwarzem Nylon | |
| Motorkonfiguration | 3 Motoren mit fester Drehzahl + 1 Bremsmotor | |
| Materialrahmengröße | 355×320×565 mm | 535×530×565 mm |
| Maximale PCB-Größe | L50×B50 – L330×B250 mm | L50×B50 - L525×B460 mm |
| Hebemechanismus | Kugelumlaufspindel mit integrierter Hebeplattform aus Aluminiumguss | |
| Gesamtabmessungen (Senden/Empfangen) | Senden: 1330×780×1200 mm Empfangen: 1750×780×1200 mm |
Senden: 1800×1120×1350 mm Empfangen: 2520×1120×1350 mm |
| Leistungsanforderungen | ≥0,4 MPa Luftdruck, 220 V 50–60 Hz Stromversorgung | |
| Stromverbrauch und Gewicht | 0,5 kW, ≈240 kg | 0,5 kW, ≈290 kg |
| Kontrollsystem | SPS + Displaysteuerung, Touchscreen, SMEMA-Kommunikationsanschluss | |
Der automatische SMT-Leiterplattenlader ist eine unverzichtbare Automatisierungsausrüstung für SMT-Produktionslinien. Diese spezielle Leiterplatten-Zuführmaschine automatisiert die Leiterplatten-Zuführprozesse, passt sich perfekt an Lotpasten-Druckmaschinen an und lässt sich nahtlos mit SMT-Produktionsanlagen verbinden, um kontinuierliche, mannlose Leiterplatten-Zuführvorgänge zu ermöglichen.
Durch den stabilen Betrieb und die präzise Ausrichtung ersetzt die Leiterplatten-Zuführmaschine effektiv die manuelle Beladung, eliminiert Bedienfehler und elektrostatische Schäden und verbessert gleichzeitig die Effizienz der Produktionslinie deutlich. Das System unterstützt die Massenproduktion von Standard-Leiterplatten und kann an nicht standardmäßige Anforderungen an die automatische Zuführung von Leiterplatten angepasst werden, wobei verschiedene unregelmäßige Leiterplatten und Leiterplatten in Sondergrößen mit hoher Anpassungsfähigkeit untergebracht werden können.
Unsere Modelle decken gängige integrierte SMT-Leiterplattenladertypen ab und kombinieren automatische Platinenlade-, Empfangs- und kontinuierliche Zuführfunktionen in einer kompakten Struktur. Die Ausrüstung unterstützt einen schnellen Linienwechsel und Debugging und eignet sich daher für SMT-Produktionslinien in verschiedenen Branchen, darunter 3C-Elektronik, Automobilelektronik, Industriesteuerung und medizinische Anwendungen.
Sicherheitsvorkehrungen
- Während des Betriebs nicht in den Plattenzuführbereich greifen
- Machen Sie sich mit den Positionen der Not-Aus-Taster vertraut
- Für die Wartung sind Abschaltvorgänge erforderlich
- Unerlaubte Änderungen an der Ausrüstung sind strengstens untersagt
- Eine regelmäßige Inspektion des Zubehörs ist erforderlich
Kundendienst
- Vollständige Maschinengarantie
- Kostenloses Debugging und Training vor Ort
- Technischer Support und Fragen und Antworten rund um die Uhr
- Schnelle Hilfe bei der Fehlerbehebung
- Langfristige Versorgung mit Original-Werksteilen
Kundenfeedback
Kunden berichten, dass die automatischen SMT-Leiterplattenlader von CNSMT stabil laufen und sich gut mit Lotpastendruckern verbinden lassen, wodurch die Zuführeffizienz deutlich verbessert wird. Kundenspezifische, nicht standardmäßige Designs passen perfekt zu Produktionslinien. Das After-Sales-Team sorgt für schnelle Reaktionen und eine zeitnahe Inbetriebnahme vor Ort. Das hervorragende Preis-Leistungs-Verhältnis hat zu einer langfristigen Zusammenarbeit und wiederholten Käufen zur Kapazitätserweiterung geführt.
Häufig gestellte Fragen
- Instabilität von Karton und Saugplatte:Verursacht durch Undichtigkeit des Saugnapfes, Verformung der Platine oder Abweichungen bei der Einstellung der Höhenparameter, was zu einer Leersaugung oder einer Mehrfachsaugung der Platine führt
- Ungenaue Ausrichtung und Zuführabweichung:Aufgrund lockerer Riemen, abnormaler Führungsschienenabstände, verschmutzter Sensoren oder falsch ausgerichteter Zufuhr bei Druckmaschinen
- Ungewöhnlicher Start-/Stopp-Betrieb:Dies ist auf einen Ausfall der fotoelektrischen Induktion, einen unzureichenden Luftdruck oder eine unerklärliche Abschaltung/kontinuierliche Ausgabe leerer Platinen zurückzuführen
- Stottern und ungewöhnliche Geräusche beim Heben:Verursacht durch mangelnde Schmierung der Schrauben, Staubansammlung auf den Führungsschienen oder übermäßige Belastung der Hubmotoren
Zertifizierungen
CNSMT ist auf die Herstellung automatischer SMT-Leiterplattenladegeräte spezialisiert, darunter SMT-Leiterplattenhandhabungsmaschinen, passende Zuführungen für Druckmaschinen, maßgeschneiderte, nicht standardmäßige Geräte und integrierte Lade- und Entlademodelle. Unsere Maschinen werden häufig in der 3C-, Automobilelektronik- und Industriesteuerungsindustrie eingesetzt und weltweit zu wettbewerbsfähigen Preisen verkauft. Wir bieten umfassenden After-Sales-Service und maßgeschneiderte Lösungen für SMT-Hersteller.
