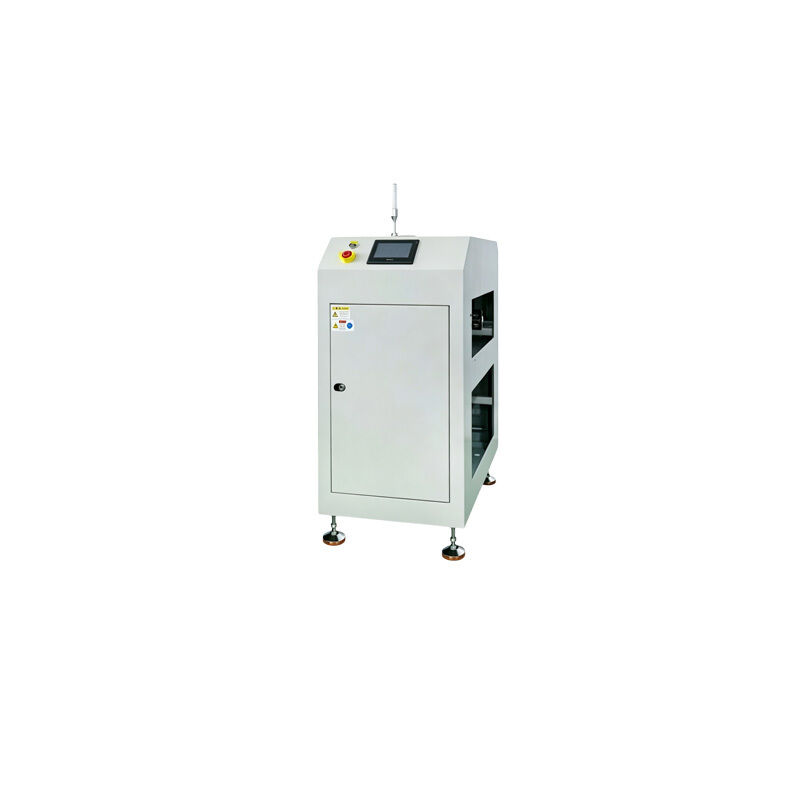

Automatische Aufzugsmaschine für SMT-Leiterplatten/Pcb-Automatische Flippermaschine
-
Hervorheben
SMT-PCB-automatische Umdrehmaschine
,Aufzugsmaschine für die PCB-Montage
,Geräte zum Umdrehen von SMT-Schaltplatten
-
HerkunftsortChina
-
MarkennameCNSMT
-
ZertifizierungCE-flipper machine-elevator
-
ModellnummerHN-L450-F180
-
Min Bestellmenge1 Maschinensatz oder eine gemischte Bestellung ist ebenfalls akzeptabel. Transport: Als Schüttgut od
-
PreisVerhandlungsfähig
-
Verpackung InformationenStandard-Exportkartons und stabile Hartholzverpackungen sind beide Optionen
-
Lieferzeit1-2 Werktage
-
ZahlungsbedingungenL/C, D/A, D/P, T/T, Western Union, MoneyGram
Automatische Aufzugsmaschine für SMT-Leiterplatten/Pcb-Automatische Flippermaschine
Automatische Hebe-/Montagelinie für SMT-Leiterplatten, automatische Wendemaschine für Leiterplatten
Fortschrittliche Automatisierungsausrüstung für SMT-Produktionslinien, die effiziente Lösungen zum Heben und Wenden von Leiterplatten für elektronische Fertigungsprozesse bietet.
Anwendungsbereich
- Anwendbar auf SMT-Beschichtungsproduktionslinien und Produktionslinien für nicht standardmäßige Geräte
Hauptmerkmale
- SPS + Touchscreen-Steuerung mit Fehlerton und Lichtalarm sowie Menüanzeige
- Ausgestattet mit einem SMEMA-Kommunikationssignalanschluss
Anwendungsfelder
- SMT-Patch-Produktionslinie zum Zuführen, Heben und Wenden von Leiterplatten vor und nach dem Reflow-Löten
- PCB-Nachbearbeitung: AOI-Inspektion, konforme Beschichtung, Komponenteneinfügung
- Neue Energiebranche: Herstellung von Energiespeicher-Leiterplatten, Netzteilen und Batterieplatinen
- Automatisierte Montagelinie für industrielle Steuerungs- und Haushaltsgeräteplatinen
Technische Spezifikationen
| Spezifikation | Automatischer Aufzug HN-L450 | Automatische Wendemaschine HN-F180 |
|---|---|---|
| Arbeitsrichtung und PCB-Randabstand | Links L <--> Rechts R; PCBA-Prozesskante ≥ 5 mm | |
| Transporthöhe und maximale Höhe der Bauteile | 920 ± 20 mm: 100 mm über und 90 mm unter der Kettenoberfläche | |
| Fördergeschwindigkeit | 2-5m/min | 8-13 m/min |
| Getriebemotor und Verfahren zur Amplitudenmodulation | Schrittmotor, elektrisch verstellbare Spurbreite, Amplitudenmodulationsbreite 50-460 mm | |
| Antriebstyp | Motor- und kettenbetriebenes Heben | Motor- und Synchronriemenantrieb |
| Gerätehub | Hubhöhe 450 mm | Um 180° drehen |
| Gesamtabmessungen | L640*B1000*H1350 (mm) | L640*B1100*H1350 (mm) |
| Luftdruck und Stromversorgung der Ausrüstung | ≥0,4 MPa, AC220V 50-60Hz | |
| Gesamtstromverbrauch und Gewicht der Ausrüstung | 0,8 kW, ca. 180 kg | |
| Steuermodus und Kommunikationsanschluss | SPS+Touchscreen, SMEMA-Kommunikationssignalanschluss | |
Unsere Fabrik ist auf die Lieferung von automatischen PCB-Aufzügen, Leiterplatten-Hebegeräten, SMT-Lade- und Entladeaufzügen sowie automatischen PCB-Wendemaschinen, Leiterplatten-Wendemaschinen und SMT-Wendegeräten spezialisiert. Wir sind die zentrale Hilfsausrüstung für die Automatisierung, die SMT-Montagelinien unterstützt.
Die automatische PCB-Wendemaschine ist speziell für den Produktionsprozess von Leiterplatten konzipiert, eignet sich für verschiedene konventionelle und nicht standardmäßige PCB-Leiterplatten und wird häufig in elektronischen SMT-, Prüf-, Montage-, Beschichtungs- und anderen Prozessen eingesetzt.
Die Leiterplatten-Hebeausrüstung läuft reibungslos und verfügt über eine einstellbare Hubhöhe, die den Materialtransfer in der SMT-Produktionslinie effizient abschließen, verschiedene Produktionsprozesse effektiv verbinden und Leiterplattenkollisionen und -schäden verhindern kann. Die unterstützende SMT-Flip-Ausrüstung kann die Flip-Konvertierung von Leiterplatten schnell abschließen, die Produktionsanforderungen der doppelseitigen Oberflächenmontage und doppelseitigen Inspektion erfüllen und den Automatisierungsgrad der Produktionslinie erheblich verbessern.
Die gesamte Ausrüstung ist einfach zu bedienen, hoch kompatibel und weist eine geringe Ausfallrate auf. Es unterstützt das Andocken an automatisierte Montagelinien und kann bei Bedarf mit nicht standardmäßigen Modellen angepasst werden. Die Ausrüstung zeichnet sich durch eine hohe Kosteneffizienz und stabile Qualität aus und erfreut sich auf in- und ausländischen Märkten großer Beliebtheit. Gleichzeitig ist es mit einem umfassenden Kundendienst ausgestattet, der Installation, Fehlerbehebung und technischen Support bietet, um Unternehmen dabei zu helfen, Kosten zu senken und die Effizienz zu steigern.
Vorsichtsmaßnahmen für den Gebrauch
Das Gerät muss vorschriftsmäßig geerdet sein und mit der Nennspannung betrieben werden. Überladen, gewaltsames Heben und Umdrehen sind strengstens untersagt. Während des Betriebs ist es verboten, die Getriebeteile anzufassen und zu berühren. Nichttechnischem Personal ist es nicht gestattet, die Parameter ohne Genehmigung zu demontieren oder zu ändern. Darüber hinaus sind regelmäßige Reinigung, Wartung und Inspektion der Luft- und Stromkreisläufe erforderlich.
Kundendienstgarantie
Vollständige Maschinengarantie, kostenlose Wartung bei nicht menschlichen Fehlern. Störungen können aus der Ferne schnell untersucht und behoben werden, schwierige Probleme können vor Ort behoben werden. Der lebenslange Selbstkostenpreis umfasst Original-Werkszubehör, vollständigen technischen Support für den Prozess, Gerätekalibrierung und After-Sales-Follow-up-Services.
Kundenfeedback und After-Sales-Kommunikation
Der Heber und der PCB-Flipper laufen reibungslos und verbessern die Produktionseffizienz bei geringer Ausfallrate. Der Kundendienst reagiert schnell, um Beratung und Vor-Ort-Service zu erhalten. Zuverlässige Qualität und durchdachter Support sorgen für hohe Kundenzufriedenheit und Nachbestellungen.
Häufig gestellte Fragen
- Mit welchen Leiterplatten und Produktionslinien sind die Geräte kompatibel?
Allgemeine SMT-Leiterplatten, neue Energie-Leiterplatten und industrielle Steuerplatinen können an Standard-SMT-Montagelinien angeschlossen werden, unterstützen nicht standardmäßige kundenspezifische Vorrichtungen und Modelle und passen sich an die Produktion von Platinen mit mehreren Spezifikationen an. - Was soll ich tun, wenn das Gerät stecken bleibt und das Anheben/Umdrehen nicht reibungslos erfolgt?
Stoppen Sie zunächst die Maschine und unterbrechen Sie die Stromversorgung, um zu prüfen, ob die Platine überlastet ist, sich Staub in den Übertragungsteilen angesammelt hat und sich verklemmt hat und ob die Parametereinstellungen falsch waren. Einfache Fehler können zum Debuggen aus der Ferne geleitet werden, und komplexe Probleme können so arrangiert werden, dass Ingenieure zur Inspektion kommen. - Kann das Gerät Geschwindigkeit und Höhe anpassen?
Unterstützt Geschwindigkeitsregelung, Höhenverstellung, zeitgesteuertes Start-Stopp, Parameter können mit einem Touchscreen eingestellt werden, einfach zu bedienen, angepasst an den Produktionsrhythmus verschiedener Prozesse. - Wie kann die Kundendienstgarantie und das Zubehör sichergestellt werden?
Vollständige Maschinengarantie, kostenlose Wartung und Ersatz bei nicht menschlichen Fehlern; Lebenslange Versorgung mit Originalzubehör zum Selbstkostenpreis, Bereitstellung von technischem Fernsupport, Gerätekalibrierung und regelmäßigen Wartungsberatungsdiensten.
Zertifizierung
CNSMT ist auf die Herstellung automatischer Hebe- und Wendemaschinen für SMT-Leiterplatten spezialisiert. Langlebige und stabile Ausrüstung für SMT-, Inspektions- und Beschichtungsprozesse. Kostengünstige Produkte verkaufen sich weltweit gut. Wir bieten umfassenden After-Sales-Service einschließlich Inbetriebnahme, Schulung und Wartung und gewinnen damit großes Vertrauen von Elektronikherstellern auf der ganzen Welt.
