Maschenband-PCB-Härteofen
,Dreifachfarbherdungsofen
,SMT-Hochherdungsofen
-
HerkunftsortChina
-
MarkennameCNSMT
-
ZertifizierungCE-curing oven
-
ModellnummerHN-Cure200/Cure300/Cure200T/Cure300T/Cure400T
-
Min Bestellmenge1 Maschinensatz oder eine gemischte Bestellung ist ebenfalls akzeptabel. Transport: Als Schüttgut od
-
PreisVerhandlungsfähig
-
Verpackung InformationenStandard-Exportkartons und stabile Hartholzverpackungen sind beide Optionen
-
Lieferzeit1-2 Werktage
-
ZahlungsbedingungenL/C, D/A, D/P, T/T, Western Union, MoneyGram

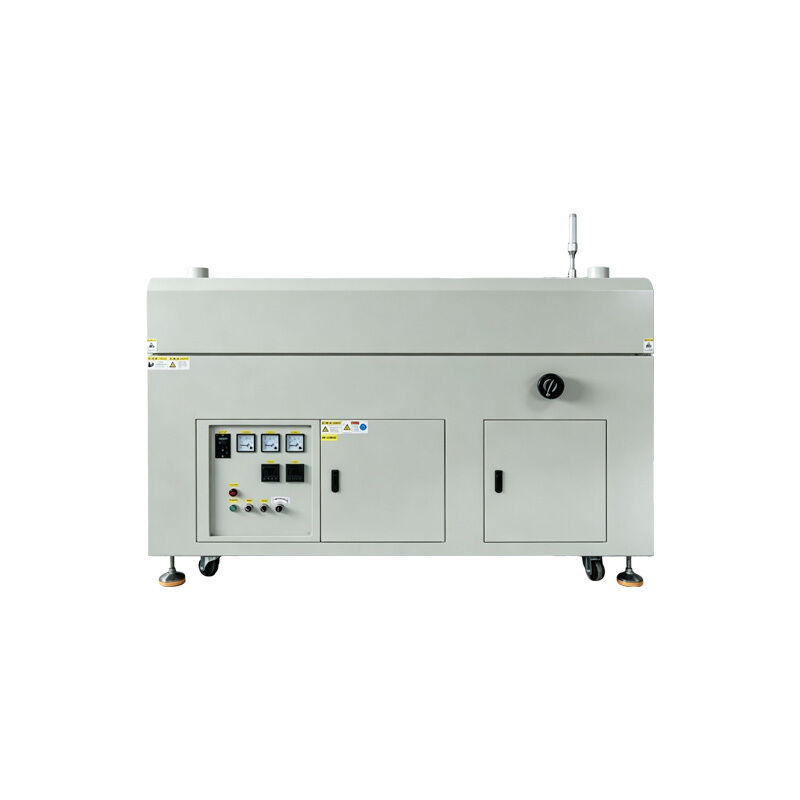

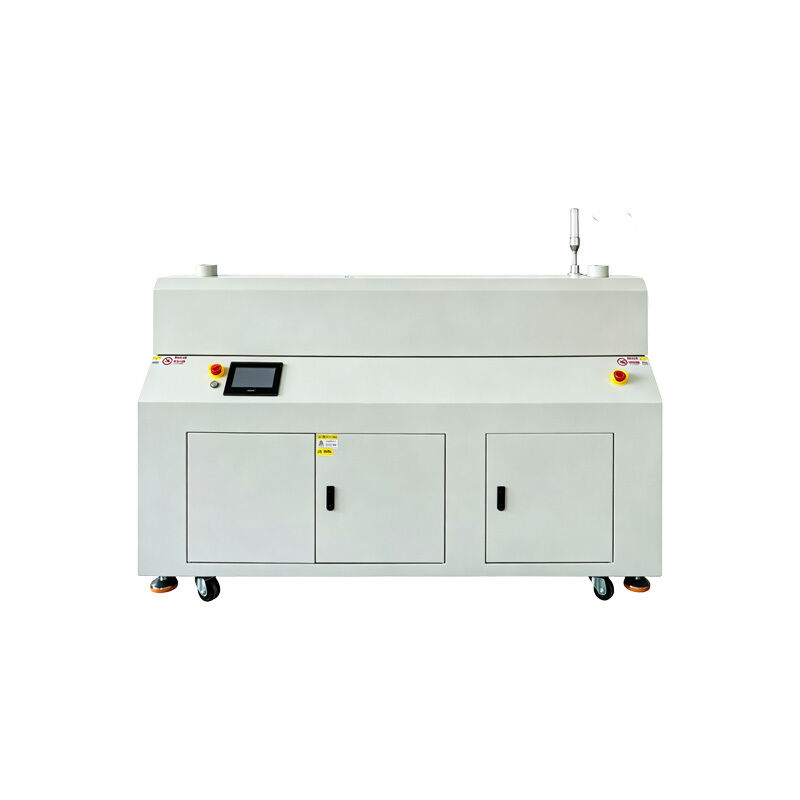

Mesh-Band-PCB, dreifester Lack-Heißhärtungsofen
Maschengürtel PCB Drei-Proof-Farb-Hot-Curing-Ofen
Professionelle thermische Aushärtungsanlagen für PCB- und PCBA-Produktionslinien mit präziser Temperaturkontrolle und nahtloser Automatisierungsintegration.
Anwendungsbereich
- Geeignet für SMT-Beschichtungsanlagen, erhältlich in großen und kleinen Rahmengrößen
Hauptmerkmale
- Doppelsteuerungsarten: Taste + manuell, SPS + Touchscreen mit Fehlergeräusch und Licht-Alarm
- Mehrstufige unabhängige Temperaturregelung mit PID-Anpassung und spezialisierten Isolationsmaterialien
- Temperaturregelungsgenauigkeit innerhalb von ±5°C
- Unabhängiger Abgasanschluss für den direkten Anschluss an die Fabrikabgasanlagen
Anwendungsbereiche
- Weit verbreitet für PCB- und PCBA-Fullprozess-Trocknung und -Aufhärtung
- Die Verfahren umfassen die thermische Härtung von Farben, die Flusstrocknung, die Härtung von Leiterblättern und das feuchtigkeitsdichte Bauen von Bauteilen
- Kompatibel mit verschiedenen weichen und harten Leiterplatten, einschließlich neuer Energiespeicherplatten, Fahrzeug-BMS-Platten, industriellen Steuerplatten und flexiblen FPC-Leiterplatten
- Konstruktion einer Maschenbandmontagelinie für nahtlose Automatisierungsintegration und großflächige kontinuierliche Aushärtung
Technische Spezifikation
| Typ der Parameter | HN-Cure200/Cure300 | HN-Cure200T/Cure300T/Cure400T |
|---|---|---|
| Arbeitsrichtung und PCB-Randraum | Links → rechts (Standard), rechts → links (optional); PCBA-Verfahrensrand ≥ 5 mm | |
| Übertragungshöhe und maximale Komponentenhöhe | 920 ± 20 mm, 100 mm oberhalb und unterhalb der Kettenebene | |
| Übertragungsgeschwindigkeit und maximale Last | 00,5-3,5 m/min; gleichmäßig verteilte 8 kg/m | |
| Förderspur | Spezialisierte Aluminiumlegierung + rostfreie Stahlkette mit verschleißfestem Streifen | |
| Übertragungsmotor | Motor mit digitaler Anzeige mit Einstellgeschwindigkeit | Schrittmotor mit Software-Schnittstellenanzeige |
| Amplitudenmodulation und Breite | Manuelle Einstellung, 50-460 mm | Elektrische Einstellung, 50-460 mm |
| Anzahl der Temperaturzonen | 2M: 2 Zonen (6 Leuchten/Zone); 3M: 3 Zonen (6 Leuchten/Zone) | 4M: 4 Zonen (6 Leuchten/Zone) |
| Heiztemperatur | Raumtemperatur - 120°C (verstellbar) | |
| Heizzeit und Genauigkeit | Ungefähr 10 Minuten, ± 5°C | |
| Abmessungen | 2M: 2000 × 930 × 1250 mm 3M: 3000 × 930 × 1250 mm |
2M: 2000×1080×1250 mm 3M: 3000×1080×1250 mm 4M: 4000×1080×1250 mm |
| Versorgungsspannung | AC380V 50-60Hz, dreiphasiges Fünfdrahtsystem | |
| Nennleistung | 2M: 6,0 kW/6,5 kW 3M: 9,0 kW/9,5 kW |
4M: 12,5 kW |
| Gewicht der Ausrüstung | 2M: ~410Kg; 3M: ~510Kg | 4M: ~580Kg |
| Kontrollmethode und Kommunikation | Schlüsselsteuerung | PLC + Touchscreen, SMEMA-Kommunikationssignalanschluss |
Die CNSMT ist auf die Herstellung von PCB-Wärmehärtungsausrüstungen spezialisiert und bietet Mesh-Belt-PCB-Wärmehärtungsöfen, Tunnel-Typ-Hochluft-Trocknungsöfen,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
Online-Durchlauftrocknungsöfen sind nahtlos mit SMT-Montage- und Beschichtungsproduktionslinien für einen automatisierten Dauerbetrieb verbunden.Boxmodelle eignen sich für die Kleinsortierung und die intermittierende Produktion.
Sicherheitsvorkehrungen
- Berühren Sie während des Betriebs keine Hochtemperaturkomponenten
- Öffnen Sie die Box nicht oder blockieren Sie die Lüftungsöffnungen.
- Das Backen von brennbaren, explosiven und korrosiven Stoffen streng verboten
- Nur professionelles Personal darf betrieben werden
- Regelmäßige Reinigung von Schmutz und Staub im Inneren des Ofens
- Wartung nach dem Abschalten und Abkühlen
Alle Geräte werden strengen Qualitätskontrollen unterzogen und haben eine stabile Leistung.und umfassende Maschinenqualitätssicherung mit lebenslangem technischen Support.
Kundenfeedback
Der CNSMT-Gittergürtel-PCB-Thermosetting-Ofen verfügt über eine präzise Temperaturkontrolle, ein stabiles segmentiertes Temperaturmanagement und eine einheitliche Trocknungsaufhärtung, die für die Batch-Leiterplattenproduktion geeignet ist.Ausrüstung funktioniert reibungslos mit geringer Ausfallrate und stabiler Produktionskapazität.
Häufig gestellte Fragen
Welche Härtungsverfahren sind für die Ausrüstung geeignet?
Kompatibel mit herkömmlichen Verfahren, einschließlich PCB-Drei-Proof-Lack-Härtung, Fluss-Trocknung, Circuit-Board-Tinte-Härtung und Komponentenfeuchtdicht-Bäcken für verschiedene weiche und harte Leiterplatten.
Kompatibel mit herkömmlichen Verfahren, einschließlich PCB-Drei-Proof-Lack-Härtung, Fluss-Trocknung, Circuit-Board-Tinte-Härtung und Komponentenfeuchtdicht-Bäcken für verschiedene weiche und harte Leiterplatten.
Kann es mit automatisierten Montagelinie verbunden werden?
Die Standardmaschengürtelstruktur verbindet sich nahtlos mit der Front- und Back-End-Automatisierungsausrüstung und unterstützt die kontinuierliche Chargenproduktion für Großbetriebe.
Die Standardmaschengürtelstruktur verbindet sich nahtlos mit der Front- und Back-End-Automatisierungsausrüstung und unterstützt die kontinuierliche Chargenproduktion für Großbetriebe.
Was ist mit Temperaturgenauigkeit und Stabilität?
Das segmentierte Temperatursteuerungssystem sorgt für eine einheitliche und präzise Temperaturkontrolle und verhindert so die Verformung und ungleichmäßige Aushärtung von Präzisionsplatten.
Das segmentierte Temperatursteuerungssystem sorgt für eine einheitliche und präzise Temperaturkontrolle und verhindert so die Verformung und ungleichmäßige Aushärtung von Präzisionsplatten.
Unterstützt es nicht-standardmäßige Größen?
Unterstützt die Anpassung der Ofenkörperlänge, der Maschenbandgeschwindigkeit, der Fütterungs-/Entladungshöhe und der Temperatursteuerungsparameter, um unterschiedliche Produkt- und Produktionsanforderungen zu erfüllen.
Unterstützt die Anpassung der Ofenkörperlänge, der Maschenbandgeschwindigkeit, der Fütterungs-/Entladungshöhe und der Temperatursteuerungsparameter, um unterschiedliche Produkt- und Produktionsanforderungen zu erfüllen.
Ist die tägliche Wartung einfach?
Die Ausrüstung verfügt über eine einfache Struktur, eine einfache Müllreinigung, eine geringe Ausfallrate, einen bequemen täglichen Betrieb und eine umfassende technische Anleitung während des gesamten Verkaufsprozesses.
Die Ausrüstung verfügt über eine einfache Struktur, eine einfache Müllreinigung, eine geringe Ausfallrate, einen bequemen täglichen Betrieb und eine umfassende technische Anleitung während des gesamten Verkaufsprozesses.
Zertifizierung
CNSMT ist spezialisiert auf Forschung und Entwicklung und Produktion von Mesh-Belt-PCB-Thermohärtungsöfen mit segmentierter Temperaturkontrolle und nicht standardisierter Anpassung.stabiler Betrieb, und hohe Kostenleistung.
