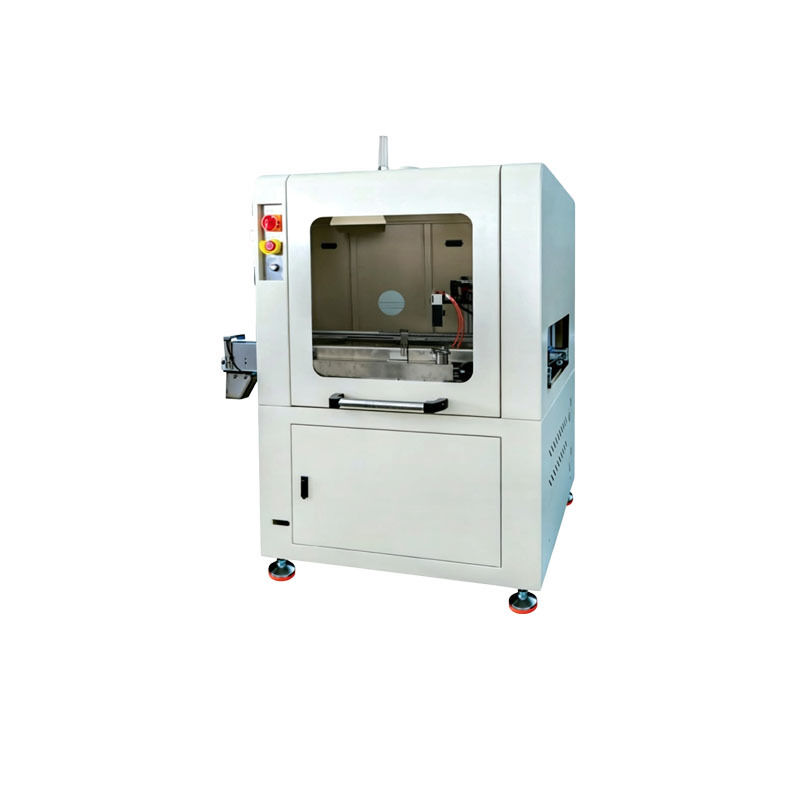

High precision whole board coating machine

Hochpräzise Ganzplattenbeschichtungsmaschine

Hervorheben

hochpräzise SMT-Beschichtungsmaschine
,
Beschichtungsmaschine für gesamte Platten für SMT
,
Beschichtungsmaschine für SMT-Linien mit Garantie
Herkunftsort

China
Markenname

CNSMT
Zertifizierung

CE- Precision Coating
Modellnummer

HN-Vision1
Min Bestellmenge

1 Maschinensatz oder eine gemischte Bestellung ist ebenfalls akzeptabel. Transport: Als Schüttgut od
Preis

Verhandlungsfähig
Verpackung Informationen

Standard-Exportkartons und stabile Hartholzverpackungen sind beide Optionen
Lieferzeit

1-2 Werktage
Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Hochpräzise Ganzplattenbeschichtungsmaschine

Name: Hochpräzise Ganzplattenbeschichtungsmaschine
Brand: Shenzhen CN Technology Co. Ltd..
SKU: HN-Vision1
Price: 10000 USD
Availability: InStock

button button

Preis erhalten Kontakt

Hochpräzise Ganzplattenbeschichtungsmaschine

Anwendungsbereich

Geeignet für branchenübergreifende Beschichtungsanwendungen, einschließlich:

Lotflächenspritzen auf gesamten Bauteiloberflächen
Großflächiges Besprühen von mehrteiligen Platten
Lötoberflächenspritzen von Pflanzenbeleuchtungsbändern
LED-Großdisplays

V1/V1S-Gerätefunktionen

Hochpräzises Druckregelventil zur genauen Einstellung des Zerstäubungsluftdrucks
Offene Materialtransportbahn mit spezieller Edelstahlkette und verschleißfesten Streifen für längere Lebensdauer
Doppelte Übertragungsmechanismen zur Anpassung der Spuramplitude sorgen für Langzeitstabilität
Windschutzscheiben am Schieneneinlass/-auslass mit unabhängigen Auslassöffnungen zur Verbesserung der Werkstattumgebung
Fehlerton- und Lichtalarm mit benutzerfreundlicher Menüanzeige

Optionale Funktionen

Intelligente Farbkapazitätserkennung, automatische Ventilreinigung, automatische Kettenreinigung (nur für Vision1S verfügbar)

Technische Spezifikationen

Arten von	Projekt	HN-Vision1	HN-Vision1S
Beschichtungsparameter	Y-Achsen-Verfahrweg und maximale Bauteilhöhe	Y=420mm; 70 mm über und 70 mm unter der Kettenoberfläche
	PCB-Randabstand und einzelne Beschichtungsbreite	PCBA-Prozesskante ≥ 5 mm: 2–30 mm (kleine Zerstäubung, große Zerstäubung)
	Y-Achsen-Antriebsmodus	Schrittmotor+Riemenmodul	Servomotor+Riemenmodul
Maximale Laufgeschwindigkeit der Y-Achse	600 mm/s
Fördersystem	Arbeitsrichtung	Links L – Rechts R (Standard), (Rechts R – Links L optional)
	Förderhöhe und Fördergeschwindigkeit	920 ± 20 mm; 2-13m/min
	Getriebemotor und Verfahren zur Amplitudenmodulation	Motor mit einstellbarer Geschwindigkeit, digitale Geschwindigkeitsanzeige; Manuelle Einstellung der Spurbreite, Amplitudenmodulationsbreite 50–460 mm
Konfigurationssystem für Sprühventile	Ventilanordnung	Konfigurieren Sie 1 Sprühventil
	Einstellung des Zerstäuberluftdrucks	Präzisions-Druckregelventil + digitales mechanisches Messgerät

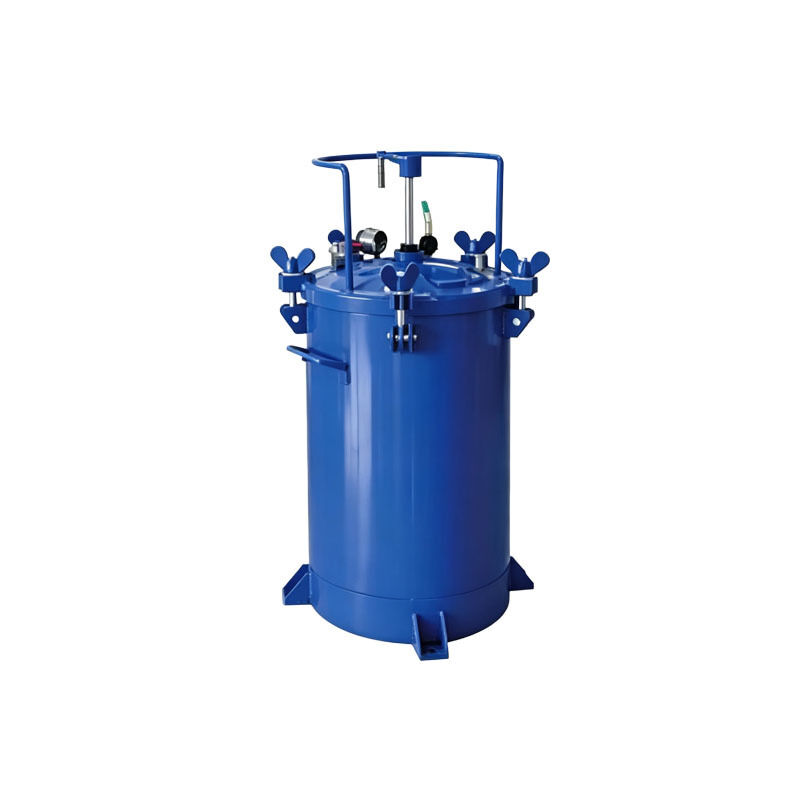

	Fütterungssystem	Ausgestattet mit einem 10-Liter-Druckkleber-Vorratseimer und einem 2-Liter-Reinigungseimer aus Edelstahl
Anforderungen an den Gerätestandort	Abmessungen	L1060B930H1700(mm)	L1060B1000H1700(mm)
	Gewicht der Ausrüstung	Ca. 320 kg	Ca. 480 kg
	Luftdruck der Ausrüstung	≥0,4 MPa
	Anforderungen an die Abluftmenge	900m²/h, Der Durchmesser des Abluftauslasses beträgt 100mm	900 m²/h, Abluftauslassdurchmesser 150 mm * 1
Geräteleistung und Gesamtstromverbrauch	AC220V 50-60Hz 1,2KW
Kontrollmethode	SPS + Touchscreen

Übersicht über die PCB-Ganzplatinen-Beschichtungsmaschine

Die PCB-Ganzplatinen-Beschichtungsmaschine ist eine automatisierte Drei-Proof-Verarbeitungsanlage, die speziell für den umfassenden Schutz von Leiterplatten entwickelt wurde. Es ist auch als Beschichtungsanlage für Leiterplatten-Ganzplatinen oder Spritzmaschine für Leiterplatten-Ganzplatinen bekannt und wird häufig in der Chargenschutzproduktion für die SMT-Elektronikfertigung, industrielle Steuerung, neue Energie und die Haushaltsgeräteindustrie eingesetzt.

Dieses intelligente Gerät ersetzt herkömmliche manuelle Lackier- und Einweichprozesse und ermöglicht das flächendeckende Besprühen ganzer Leiterplatten. Es beseitigt Einschränkungen des lokalen Sprühens und erreicht eine gleichmäßige Beschichtung von Platinenoberflächen, Komponentenoberflächen und Pin-Abständen in alle Richtungen.

Präzisionsbeschichtungstechnologie

Mithilfe hochpräziser Sprühsteuerungssysteme passt das Gerät die Leimmenge, die Sprühgeschwindigkeit und die Zerstäubungseffekte präzise an. Dies stellt eine gleichmäßige Beschichtungsdicke sicher und eliminiert gleichzeitig Probleme durch fehlende Beschichtung, Klebstoffansammlungen und ungleichmäßige Dicke.

Der resultierende dichte und stabile dreischichtige Schutzfilm bietet Feuchtigkeitsbeständigkeit, Isolierung, Korrosionsschutz, Salznebelbeständigkeit und Alterungsschutz und verbessert so die Stabilität und Lebensdauer elektronischer Produkte erheblich.

Materialkompatibilität und Automatisierung

Dank seiner hohen Anpassungsfähigkeit ist das Gerät mit verschiedenen herkömmlichen dreischichtigen Farben kompatibel, darunter Acryl, Polyurethan und Silikon. Es erfüllt die Sprühanforderungen für Beschichtungen unterschiedlicher Viskosität und Schutzanforderungen sowohl für normale als auch für Präzisionsleiterplatten.

Durch die Unterstützung kontinuierlicher Chargenvorgänge mit hohem Automatisierungsgrad entfällt das wiederholte manuelle Beschichten, wodurch die Produktionseffizienz erheblich verbessert und gleichzeitig Arbeitskosten und Beschichtungsverluste reduziert werden.

Betriebsvorteile

Die PCB-Ganzplatinen-Beschichtungsmaschine zeichnet sich durch einen stabilen Betrieb, einfache Steuerung, bequeme Wartung und starke Universalität aus. Es kann in automatisierte Produktionslinien integriert werden oder unabhängig als einzelne Maschine betrieben werden, was es ideal sowohl für kleine Verarbeitungsbetriebe als auch für große Elektronikfertigungsunternehmen macht, die ihre Leiterplattenschutztechnologie aufrüsten.

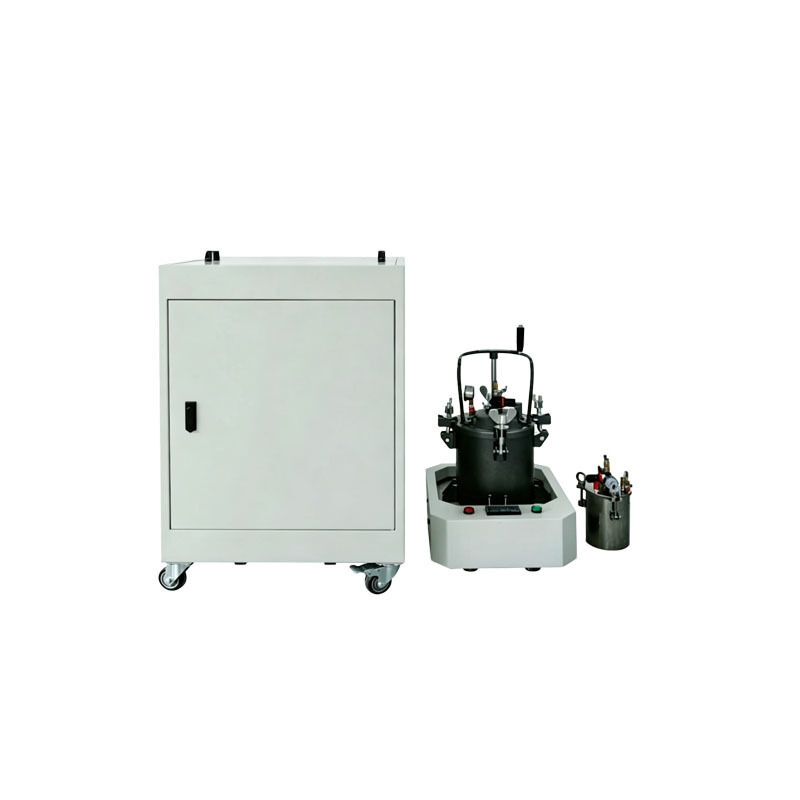

Transportschrank und Überwachungssystem für die Leimversorgung
